Инструкция по эксплуатации Husqvarna GTH263T
Страница 22
22
2
02965

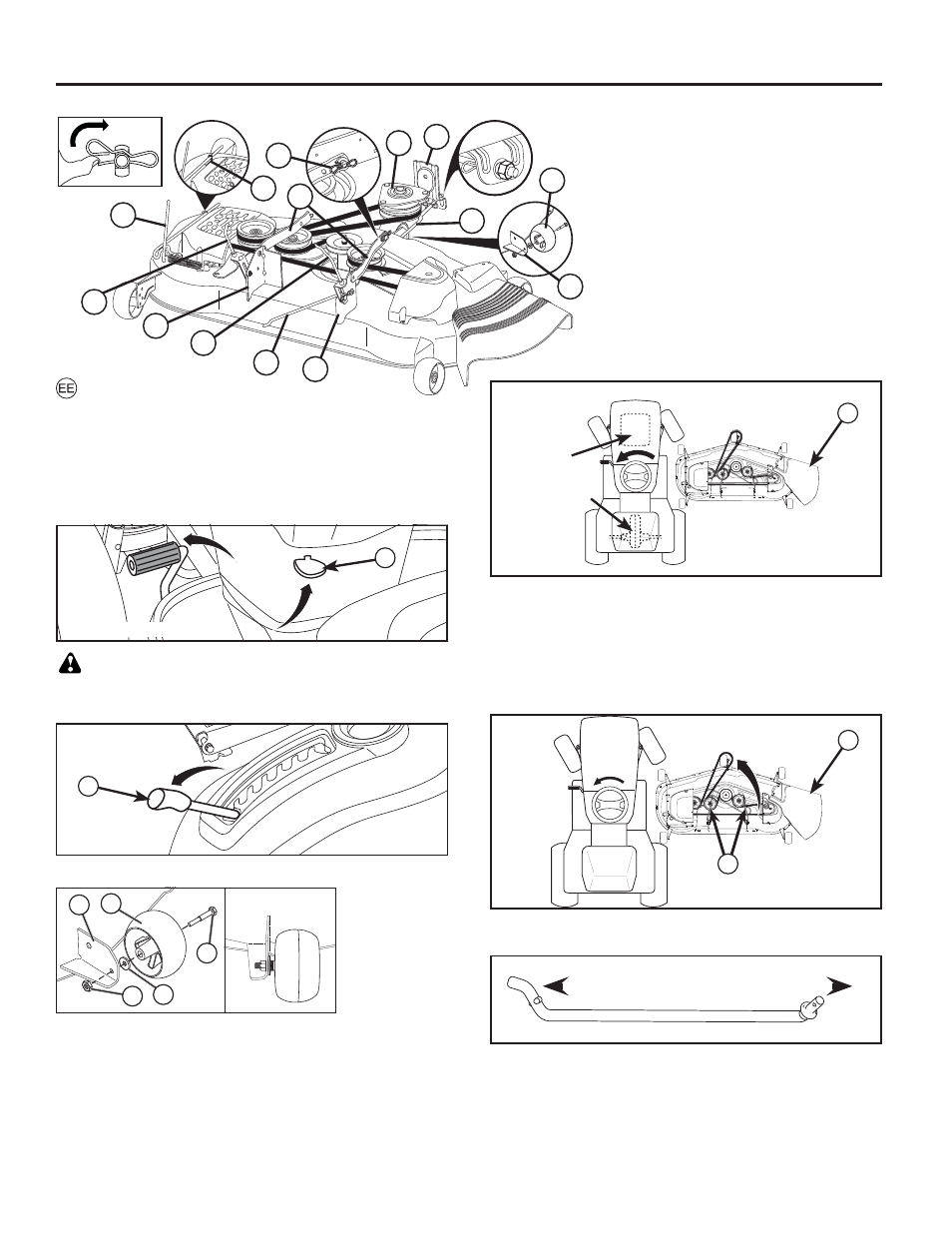

A. NIIDUKI KÜLGMISE VEDRUSTUSE LATT
B. STOPPERVEDRU
C. TAGUMISE TÕSTEMEHHANISMI
ÜHENDUSLÜLID
D. PAREMPOOLNE TAGUMINE NIIDUKI
KRONSTEIN
E. EESMINE
TÕSTEMEHHANISMI
ÜHENDUSLÜLI
F. EESMINE VEDRUSTUSE KRONSTEIN
H. EESMINE NIIDUKI KRONSTEIN
I. VASAKPOOLNE TAGUMINE NIIDUKI
KRONSTEIN
K. RIHMA PINGUTI HOOB
L. LUKUSTUSKLAMBER
M. MOOTORI SIDURI RIHMRATAS
Q. HEITEKAITSE
S. LIBISEMISVASTANE
VARRAS
W. EESMINE MÕÕTERATAS
N
N. Tõstmiskang
Y
Z
W
H
X
H. Eesmine Ni-
iduki Kronstein
W. Eesmine
Mõõteratas
X. Kinnituspolt
Y. 1¼
Seib
Z. 3/8-16 Kontra-
mutter
Q. Heitekaitse
Esiots
Tagaots
Mootor
Käigukasti
Peaülekanne
Q
P. Parkpiduri
Kang
P
PAIGALDAGE NIIDUK
1. Tõmmake parkimispiduri kangi (P) ja laske lisase-
adme tõstmiskang (N) alla
• Vajutage siduri/piduri kang täiesti alla ja hoidke seda.
• Tõmmake parkimispiduri kang (P) üles ja hoidke, vabastage
siduri/piduri pedaal ja vabastage seejärel parkimispiduri
kang. Pedaal peaks jääma piduri asendisse. Veenduge, et
parkimispidur hoiaks traktorit paigas.
ETTEVAATUST: Tõstmiskang (N) vedrukoormusega.
Hoidke tõstmiskangi tugevalt kinni, laske see aeglaselt
alla ja lukustage alumises asendis. Tõstmiskang asub
põrkeraua vasakul pool.
2. Paigaldage eesmine mõõteratas (W) niiduki esiossa
3. Keerake rool vasakule ja pange niiduk paika
• Keerake rooli nii palju vasakuile kui see läheb ja paigaldage
niiduk traktori paremale küljele nii, et heitekaitse (Q) jääks
paremale poole.
4. Lükake niiduk traktori alla
• Tõmmake rihma ettepoole ja kontrollige, et rihm jookseks
korralikult kõigi niiduki rihmarataste süvendites.
MÄRKUS: Veenduge, et niiduki külgmised vedrustuslatid (A)
oleksid suunaga ettepoole enne niiduki lükkamist traktori alla.
• Lükake niiduk traktori alla nii, et see oleks traktori keskel.
5. Kui on olemas, siis paigaldage libisemisvastane
varras (S)
• Kõigepealt sisestage niiduki paremalt küljelt libisemisvastase
varda (S) 90° ots käigukasti peaülekande kronsteini (T)
auku, mis asib tagumise vasakpoolse ratta juures käigukasti
peaülekande ees.
MÄRKUS: Siinkohal oleks abi taskulambist.
02965
Q
A
A. Niiduki Külgmise
Vedrustuse Latt
Q. Heitekaitse
Käigukasti Peaül-
.
Niiduki Jalatoe
ekande Poole
.
Poole
90° Ots.
Integreeritud Seibi Ots
Libisemisvastane Varras (S)
E
A
M
F
B
K
C
C
S
W
H
I
D
L
