24
2
02965

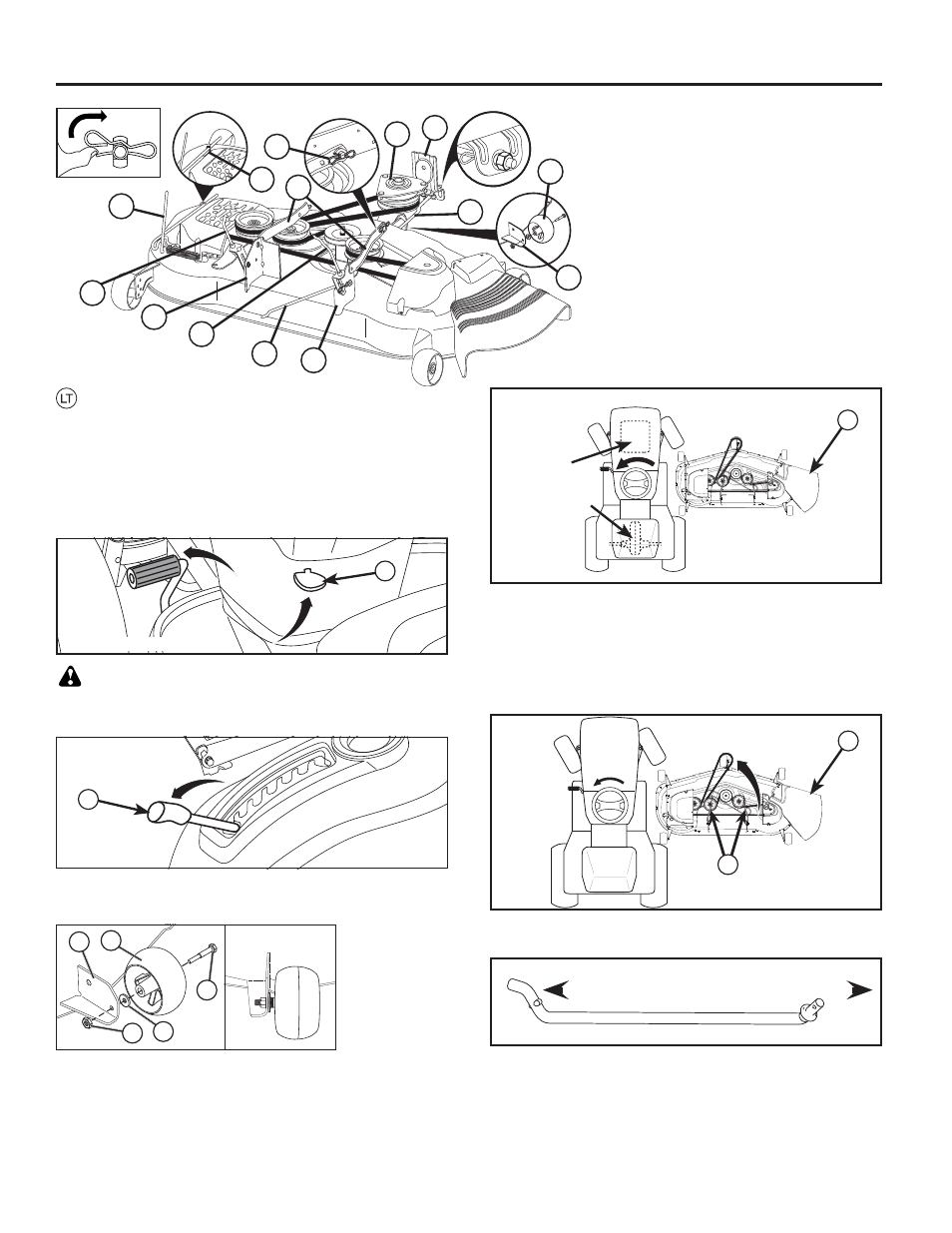

A. ŠONINĖS VEJAPJOVĖS PAKABOS A. ŠONINĖS VEJAPJOVĖS PAKABOS
ATRAMOS ATRAMOS
B. FIKSAVIMO SPYRUOKLĖ B. FIKSAVIMO SPYRUOKLĖ
C. GALINĖS KĖLIMO GRANDYS
C. GALINĖS KĖLIMO GRANDYS
D. DEŠINĖS PUSĖS GALINIS VEJAPJOVĖS
D. DEŠINĖS PUSĖS GALINIS VEJAPJOVĖS
KRONŠTEINAS KRONŠTEINAS
E. PRIEKINIŲ KĖLIMO GRANDŽIŲ BLOKAS E. PRIEKINIŲ KĖLIMO GRANDŽIŲ BLOKAS
F. PRIEKINĖS PAKABOS KRONŠTEINAS
F. PRIEKINĖS PAKABOS KRONŠTEINAS
H. PRIEKINIS VEJAPJOVĖS KRONŠTEINAS
H. PRIEKINIS VEJAPJOVĖS KRONŠTEINAS
I. KAIRĖS PUSĖS GALINIS VEJAPJOVĖS
I. KAIRĖS PUSĖS GALINIS VEJAPJOVĖS
KRONŠTEINAS KRONŠTEINAS
K. DIRŽO ĮTEMPIMO STRYPAS K. DIRŽO ĮTEMPIMO STRYPAS
L. FIKSAVIMO KRONŠTEINAS
L. FIKSAVIMO KRONŠTEINAS
M. VARIKLIO SANKABOS SKRIEMULYS
M. VARIKLIO SANKABOS SKRIEMULYS
Q. KREIPTUVO SKYDAS
Q. KREIPTUVO SKYDAS
S. APSAUGOS NUO SVYRAVIMO STRYPAS
S. APSAUGOS NUO SVYRAVIMO STRYPAS
W. PRIEKINIS REGULIUOJAMAS RATAS
W. PRIEKINIS REGULIUOJAMAS RATAS
N
N. Kėlimo Svirtis
Y Z
W H
X
H. Priekinis
Vejapjovės
Kronšteinas
W. Priekinis Regul-
iuojamas Ratas
X. Varžtas Su
Briaunuota
Galvute
Y. 1¼ Poveržlė
Z. 3/8-16
Antveržlė
Q. Kreiptuvo Skydas
Priekis
Galas
Variklis
Transmisija
Q
P. Stovėjimo Stabdžio Svirtis
P
SUMONTUOKITE ŽOLIAPJOVĘ
1. Nustatykite stovėjimo stabdžio svirtį (p) ir nuleiskite
priedo pakėlimo svirtį (N)
• Iki galo nuspauskite sankabos / stabdžių pedalą ir laikykite.
• Patraukite stovėjimo stabdžio svirtį (P) į viršų ir laikykite,
atleiskite sankabos / stabdžių pedalą, tada atleiskite stovėjimo
stabdžio svirtį. Pedalas turi likti stabdžių padėtyje. Patikrinkite,
ar stovėjimo stabdys patikimai laiko traktorių.
PERSPĖJIMAS: Kėlimo svirtis (N) turi spyruoklę. Tvirtai
suimkite rankeną ant kėlimo svirties, lėtai nuleiskite ir
užfi ksuokite žemiausioje padėtyje. Kėlimo svirtis įrengta
ant kairiojo sparno.
2. Sumontuokite priekinį reguliuojamą ratą (W) veja-
pjovės priekyje
3. Sukite vairą į kairę ir pastatykite vejapjovę
• Sukite vairą į kairę iki galo ir pastatykite vejapjovę traktoriaus
dešinėje su kreiptuvo skydu (Q) dešinėje.
4. Stumkite vejapjovę po traktoriumi
• Nukreipkite diržą į priekį ir patikrinkite, ar diržas tinkamai
juda visuose vejapjovės skriemulio grioveliuose.
PASTABA: Pasirūpinkite, kad šoninės vejapjovės pakabos atramos
(A) būtų nukreiptos į priekį, prieš vejapjovę pastumiant po traktoriumi.
• Stumkite vejapjovę po traktoriumi, kol ji bus centre.
5. Jei yra, sumontuokite apsaugos nuo svyravimo
strypą (S)
• Iš dešinės vejapjovės pusės: pirmiausiai įstatykite apsau-
gos nuo svyravimo strypo (A) 90° galą į angą transmisijos
kronšteine (T), esančiame šalia kairiosios galinės padangos
transmisijos priekyje.
PASTABA: Čia gali padėti žibintuvėlis.
02965
Q
A
A. Šoninės Vejapjovės
Pakabos Atramos
Q. Kreiptuvo Skydas
Link Transmisijos. Link Vejapjovės Dangčio
90° Galas. Integruotas Poveržlės Galas
Apsaugos Nuo Svyravimo Strypas (S)
E
A
M
F
B
K
C
C
S
W
H
I
D
L
