20

A.

БОКОВЫЕ РЫЧАГИ ПОДВЕСКИ КОСИЛКИ

B.

ШПЛИНТ

C.

ЗАДНИЕ ПОДЪЕМНЫЕ ТЯГИ

D.

ПРАВЫЙ ЗАДНИЙ КРОНШТЕЙН КОСИЛКИ

E.

ПЕРЕДНЯЯ ПОДЪЕМНАЯ ТЯГА В СБОРЕ

F.

ПЕРЕДНИЙ КРОНШТЕЙН ПОДВЕСКИ

H.

ПЕРЕДНИЙ КРОНШТЕЙН КОСИЛКИ

I.

ЛЕВЫЙ ЗАДНИЙ КРОНШТЕЙН КОСИЛКИ

K.

РУЧКА НАТЯЖЕНИЯ РЕМНЯ

L.

СТОПОРЯЩИЙ КРОНШТЕЙН

M.

ШКИВ МУФТЫ ДВИГАТЕЛЯ

Q.

ОТРАЖАТЕЛЬНЫЙ ЩИТОК

S.

СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ

УСТОЙЧИВОСТИ

W.

ПЕРЕДНЕЕ КОПИРУЮЩЕЕ КОЛЕСО

N

N.

Подъемный

Рычаг

Y

Z

W

H

X

H.

Передний

Кронштейн

Косилки

W.

Переднее Копи-

.

рующее Колесо

X.

Борт С Заплечиком

Y. 11/4

Шайба

Z. 3/8-16

Контргайка

02965

Q.

Отражательный

Щиток

Передняя Сторона

Задняя Сторона

Задняя Сторона

Двигатель

Трансмиссия

Q

P.

Рычаг

Стояночного Тормоза

P

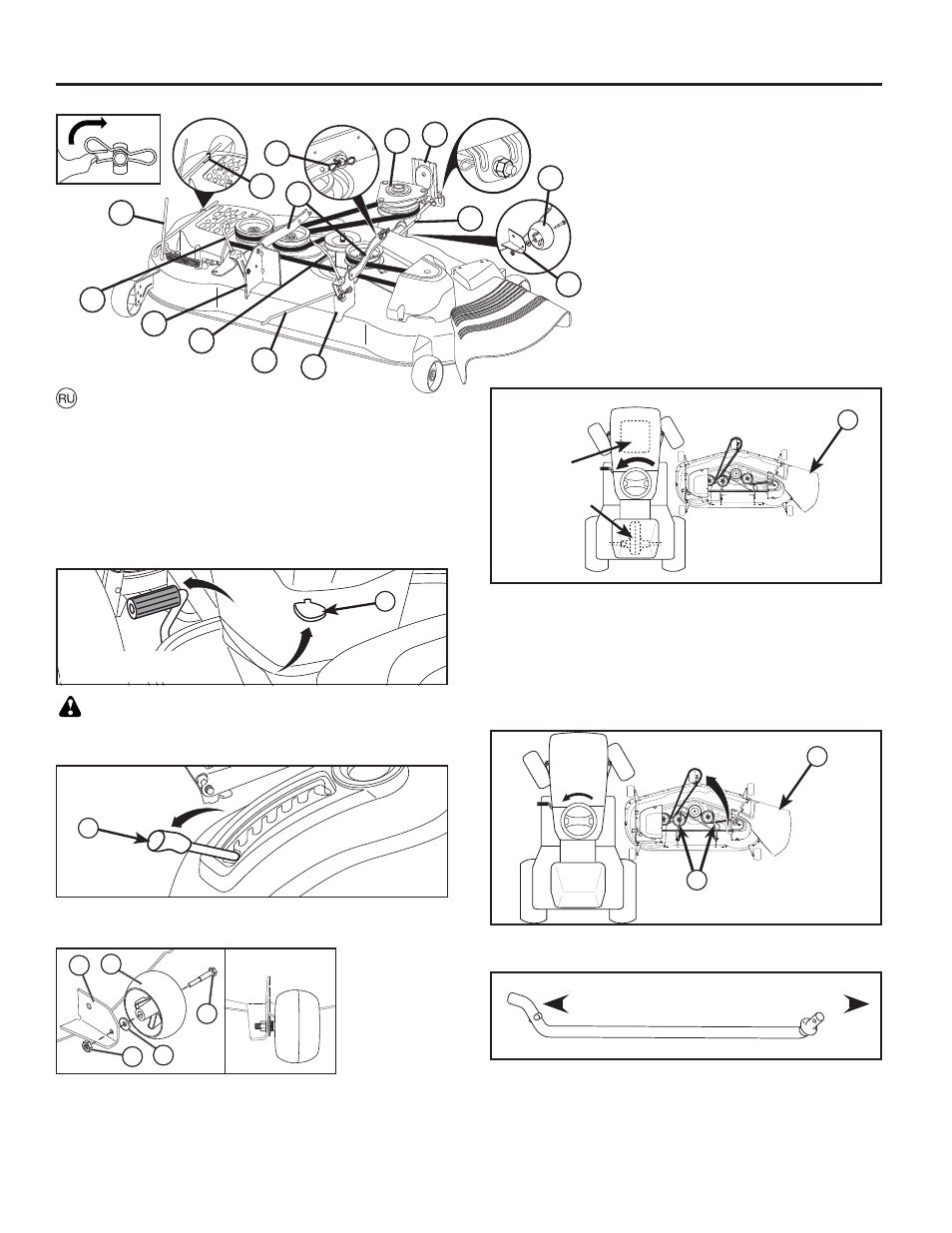

УСТАНОВИТЕ КОСИЛКУ

1.

Включение стояночного тормоза (P) и опускание

рычага подъема навесного устройства (N)

Нажмите до упора на педаль сцепления/тормоза и

удерживайте е в таком положении.

Потяните рычаг стояночного тормоза (P) вверх и, удерживая

ее в таком положении, уберите ногу с педали сцепления/

тормоза; затем отпустите рычаг стояночного тормоза.

Педаль должна оставаться в позиции торможения.

Убедитесь, что стояночный тормоз надежно держит трактор.

ОСТОРОЖНО! Подъемный рычаг (N) подпружинен.

Крепко возьмитесь за рычаг, медленно опустите его

и зафиксируйте в максимальном нижнем положении.

Подъемный рычаг расположен с левой стороны крыла.

2.

Установка переднего копирующего колеса (W) с

передней стороны косилки

3.

Поверните руль влево и установите косилку в

нужное положение

Поверните руль влево до упора и установите косилку с

правой стороны трактора с отражательным щитком (Q)

с правой стороны.

4.

Сдвиг косилки под трактор

Выведите ремень вперед и убедитесь в правильности

его укладки во всех пазах шкива косилки.

ПРИМЕЧАНИЕ: Пред тем как сдвигать косилку под трактор,

убедитесь, что боковые рычаги подвески косилки (A) обращены

вперед.

Сдвигайте косилку под трактор до тех пор, пока она не

окажется отцентрованной относительно него.

5.

Установка стабилизатора поперечной устойчи-

вости (S), если таковой имеется

С правой стороны косилки вначале вставьте изогнутый под
90°

конец стабилизатора поперечной устойчивости (S) в

отверстие в кронштейне трансмиссии (T), расположенном

вблизи левого заднего колеса перед трансмиссией.

ПРИМЕЧАНИЕ: При этом может оказаться полезным фонарик.

02965

Q

A

A.

Боковые Рычаги

Подвески Косилки

Q.

Отражательный Щиток

К Трансмиссии.

К Платформе Косилки

Изогнутый Под 90° Конец.

Конец С Шайбой

Стабилизатор Поперечной Устойчивости (S)

E

A

M

F

B

K

C

C

S

W

H

I

D

L

2
