Husqvarna GTH263T - Инструкция (Страница 23)

23
2
S
D
T

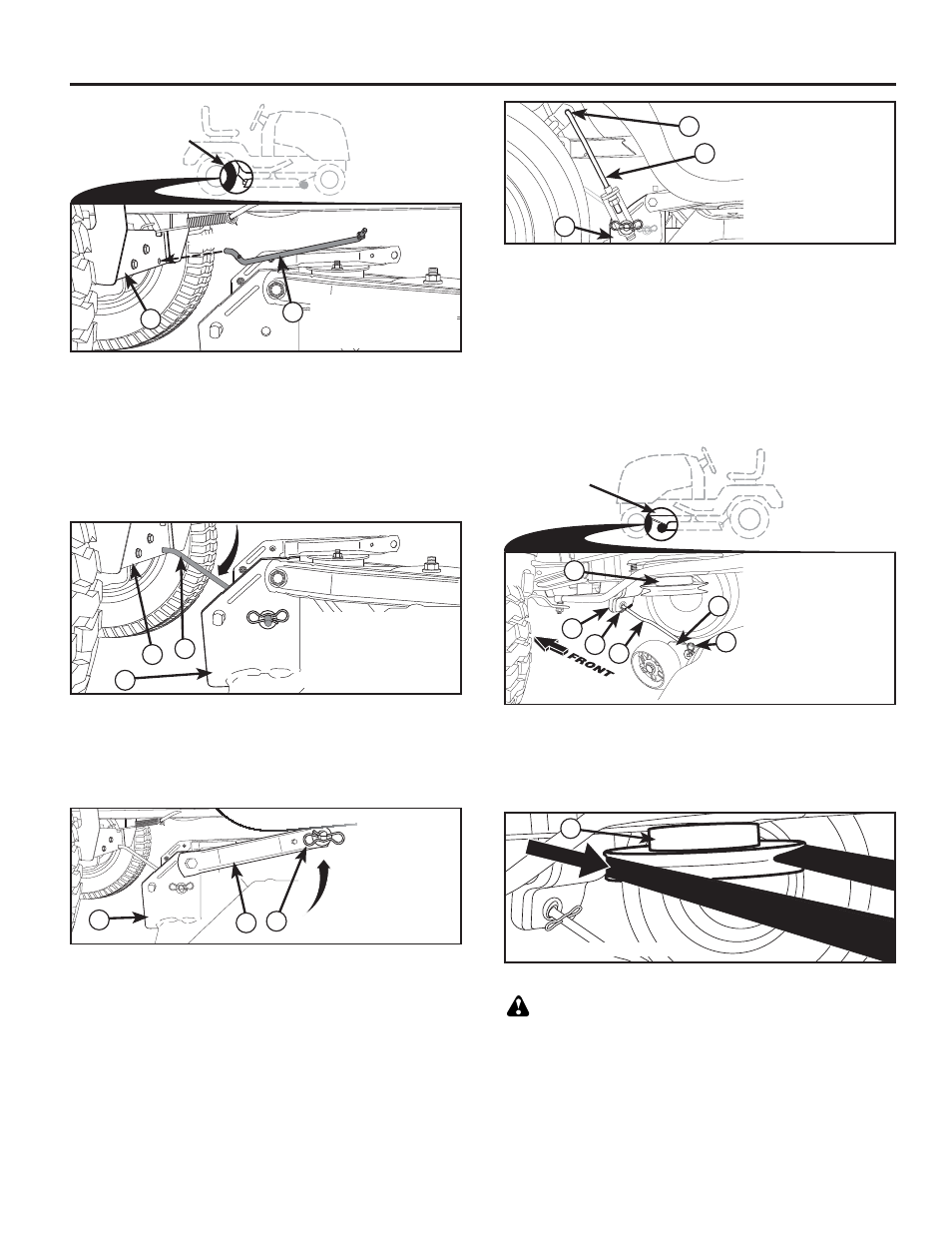

D. Parempoolne Tagumine
Niiduki Kronstein
S. Libisemisvastane Var-
ras
T. Käigukasti Peaülekan-
de Kronstein
Libisemisvastase
Varda (S)
Asukoht
Käigukasti
Peaülekande
Kronstein (T)
Asub Tagumiste
Rataste Vahel
Asetage 90° Ots
Auku
S
T
S. Libisemisvastane Var-
ras
T. Käigukasti Peaülekan-
de Kronstein
B D A
A. Niiduki
Külgmise
Vedrustuse
Latt
B. Stoppervedru
D. Parempoolne
Tagumine
Niiduki
Kronstein
Eesmise
Ühenduse
Asukoht
E. Eesmine
Tõstemehhanismi
Ühenduslüli
F. Eesmine Vedrustuse
Kronstein
G. Stoppervedru
H. Eesmine Niiduki
Kronstein
J. Väike Stoppervedru
M. Mootori Siduri
Rihmratas
J
E
G
F
M
H
U
D
C
C. Tagumise
Tõstemehhanismi
Ühenduslülid
D. Parempoolne
Tagumine Niiduki
Kronstein
U. Auk
MÄRKUS: Sõltuvalt mudelist, võib kronstein (T) olla joonisel
näidatust erineva kujuga, kuid libisemisvastase varda auk on
ikka samas kohas.
• Pöörake libisemisvastase varda (S) integreeritud seib niiduki
paremal küljel asuva jalatoe kronsteini poole. Sisestage
seibiga varda ots auku, mis asub tagumises niiduki kronstei-
nis (D). Seibiga varda otsa sisestamiseks tagumises niiduki
kronsteinis (D) olevasse auku liigutage vajadusel niidukit.
• Kinnitage see väikse seibi ja stoppervedruga nagu joonisel
näidatud.
7. Kinnitage tagumised tõstemehhanismi
ühenduslülid (C)
• Sisestage tagumise tõstmismehhanismi varras (C) auku
(U), mis asub traktori tõstemehhanismi varda vedrustuslatil
ja keerake ühenduslüli alla niiduki poole.
• Tõstke niiduki vasakut tagumist otsa üles ja paigutage üh-
enduslüli pilu niiduki tagumisel kronsteinil (D) asuva tihvti
peale ja kinnitage suure seibi ja suure stoppervedruga.
• Tehke sama traktori vastasküljel.
6. Kinnitage niiduki külgmised vedrustuslatid (A) kere
külge
• Paigutage eesmine külgmise vedrustuslati (A) auk traktori
kere välisküljel asuva tihvti kohale ja kinnitage suure seibi
ning suure stoppervedruga (B).
• Tehke sama traktori vastasküljel.
• Lukustage rihma pingutusvarras (K) lukustus kronsteini (L).
ETTEVAATUST: Rihma pingutusvarras on varustatud ve-
druga. Hoidke vardast tugevalt kinni ja rakendage aeglaselt.
• Tõstke lisaseade tõstmiskang ülemisse asendisse.
• Vajadusel reguleerige mõõterattaid enne niiduki kasutamist
nagu näidatud kasutusjuhendis. Kontrollige mõõterattaid,
jalatoe tasapinda ja reha seadistusi.
9. Paigaldage rihm mootori siduri rihmrattale (M)
• Vabastage rihma pingutusvarras (K) lukustus kronsteinist (L).
• Paigaldage rihm mootori siduri rihmrattale (M).
TÄHTIS: Kontrollige, et rihm jookseks korralikult kõigi niiduki
rihmarataste süvendites ja spindlikatete all.
8. Paigaldage eesmine ühenduslüli (E)
• Keerake rooli nii, et rattad oleksid otse.
• Lükake eesmise ühenduslüli varras (E) traktori eesosast läbi
eesmise traktori vedrustuskronsteini eesmise augu.
• Minge niiduki vasakule küljele ja pange suur stoppervedru
(G) läbi eesmise ühenduslülis (E) oleva augu kohe pärast
eesmist vedrustuskronsteini (F).
• Lükake ühenduslüli (E) teine ots eesmises niiduki kronsteinis
(H) oleva augu ja kinnitage seibi ja väikese stoppervedruga
(J).
MÄRKUS: Jalatuge tuleb tõsta.
M. Mootori Siduri Rihmratas
M
