29
2
S
D
T

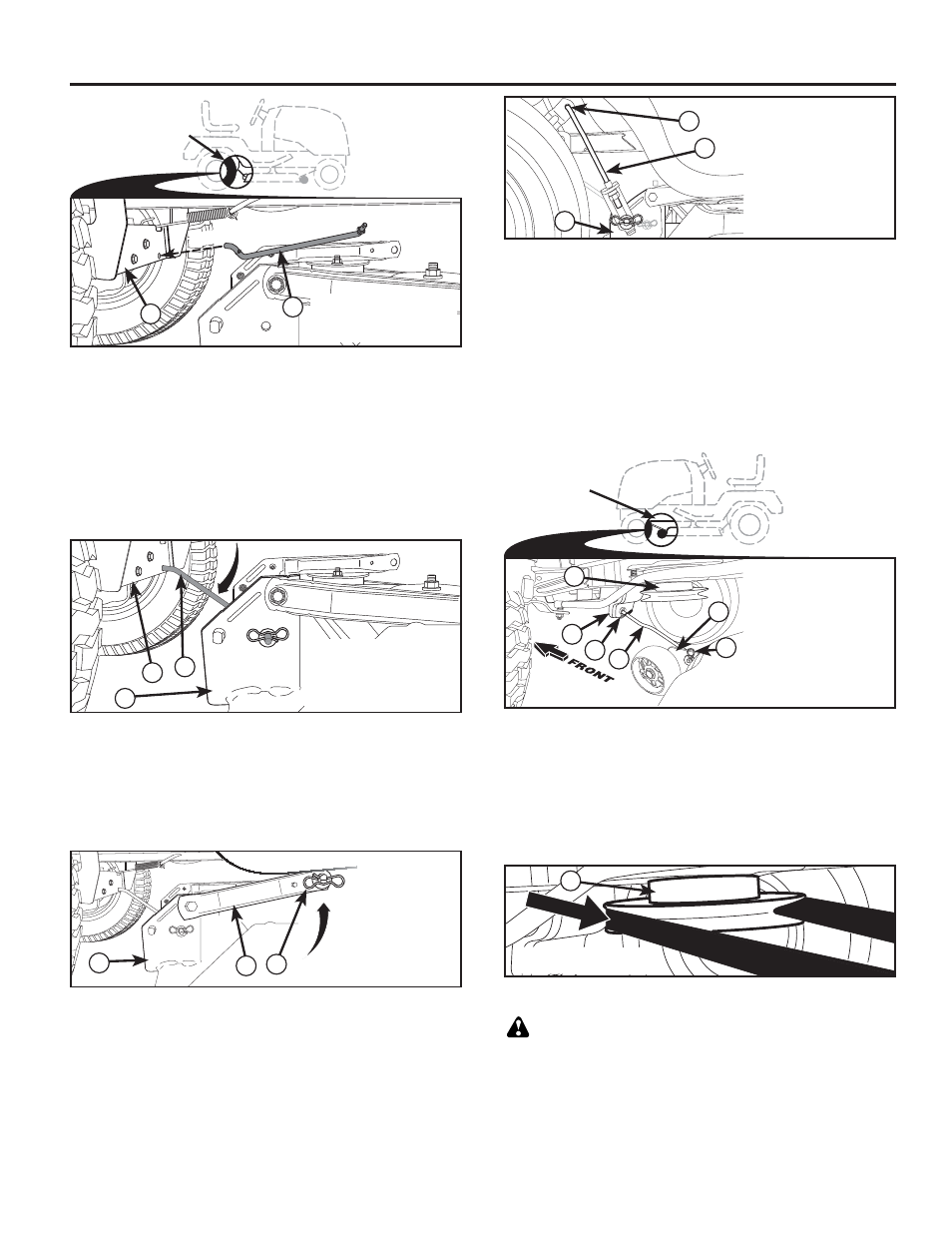

D. Задна Скоба На Кос-
ачката, Дясна Страна
S. Прът За Уравновес-
яване На Люлеенето
T. Скоба На ТРансаксела
Местоположение
На Пръта За
Уравновесяване
На Люлеенето (S)
Скоба На
Трансаксела (T),
Разположена
Между Задните
Колела
Поставе
те Края 90°
В Отвора
S
T
S. Прът За Уравновес-
яване На Люлеенето
T. Скоба На
ТРансаксела
B D A
A. Окачени
Рамена От
Страната На
Косачката
B. Фиксираща
Пружина
D. Задна Скоба
На Косачката,
Дясна Страна
Местоположение
На Предното
Звено
E. Сглобка За Звеното За
Повдигане Отпред
F. Скоба За Предно
Окачване
G. Фиксираща Пружина
H. Предна Скоба На
Косачката
J. Малка Фиксираща
Пружина
M. Ремъчна Шайба На Съе-
динителя На Двигателя
J
E
G
F
M
H
U
D
C
C. Звена За
Повдигане Отзад
D. Задна Скоба На
Косачката, Дясна
Страна
U. Отвор
ЗАБЕЛЕЖКА: В зависимост от модела, скобата (T) може да се
различава от показаното, но отворът за пръта за уравновесяване
на люлеенето ще бъде в същото положение/местоположение.
• Завъртете интегрирания край на шайбата на пръта
за уравновесяване на люлеенето (S) към скобата на
платформата на косачката от дясната страна на косачката.
Вмъкнете интегрирания край на шайбата на пръта в отвора
на задната скоба на косачката (D). Придвижете косачката
колкото е необходимо, за да вмъкнете интегрирания край
на шайбата на пръта в задната скоба на косачката (D).
• Обезопасете с малка шайба и малка фиксираща пружина,
както е показано.
7. Закрепете звената за повдигане отзад (C)
• Вмъкнете края на пръта на звеното за повдигане отзад
(C)
в отвора (U) в окаченото рамо на повдигащия вал на
трактора и завъртете звеното надолу към косачката.
• Повдигнете задния ъгъл на косачката и разположете
процепа в сглобката за звеното над щифта на задната
скоба на косачката (D) и обезопасете с голяма шайба и
голяма фиксираща пружина.
• Повторете същото от срещуположната страна на трактора.
6. Закрепете окачените рамена от страната на
косачката (A) към шасито
• Разположете предния отвор в страничното окачено рамо
(A)
над щифта от външната страна на шасито на трактора
и обезопасете с голяма шайба и голяма фиксираща
пружина (B).
• Повторете същото от срещуположната страна на трактора.
• Закачете пръта за опън на ремъка (K) на застопоряващата
скоба (L).
ВНИМАНИЕ: Прътът за опън на ремъка е пружинно
натегнат. Хванете здраво пръта и бавно го закачете.
• Вдигнете повдигачния лост на приспособлението до най-
високо положение.
• Ако е необходимо, регулирайте калибриращите колела,
преди да пуснете в действие косачката, както е показано
в ръководството за потребителя/оператора. Проверете
калибриращите колела, нивото на платформата и
настройките на греблото.
9. Монтирайте ремъка на ремъчната шайба (M) на
съединителя на двигателя
• Освободете пръта за опън на ремъка (K) от застопоряващата
скоба (L).
• Монтирайте ремъка на ремъчната шайба (М) на
съединителя на двигателя.
ВАЖНО: Проверете дали ремъкът се насочва правилно във
всички жлебове на ремъчната шайба на косачката и под
капаците на дорника.
8. Закрепете предното звено (E)
• Завъртете волана, за да позиционирате колелата право
напред.
• От предната част на трактора, вмъкнете края на пръта
на предното звено (E) през предния отвор в скобата за
предно окачване на трактора (F).
• Преместете се от лявата страна на косачката и вмъкнете
голямата фиксираща пружина (G) през отвора в предното
звено (E) зад скобата за предно окачване(F).
• Вмъкнете другия край на звеното (E) в отвора на предната
скоба на косачката (H) и обезопасете с шайба и с малката
фиксираща пружина (J).
ЗАБЕЛЕЖКА: Необходимо е повдигане на платформата.
M
M. Ремъчна Шайба На M. Ремъчна Шайба На
Съединителя На Двигателя Съединителя На Двигателя
