РАЗДЕЛ I
Основные части

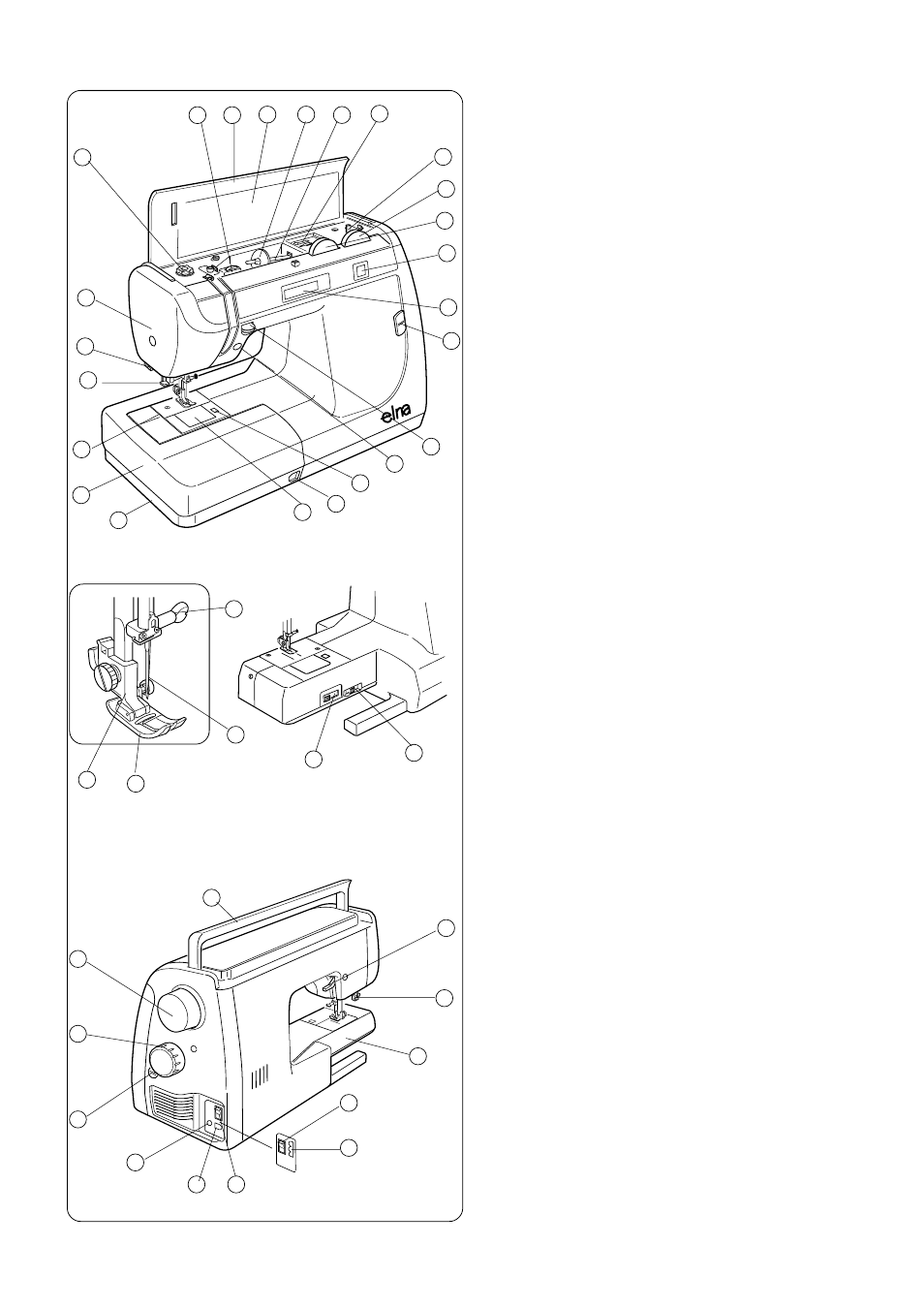

Названия частей
1. Отсек для хранения аксессуаров
2. Дополнительный столик
3. Игольная пластина
4. Нитевдеватель
5. Нитеобрезатель
6. Передняя панель
7. Регулятор давления лапки на ткань
8. Регулятор натяжения нити
9. Верхняя крышка
10. Изображения строчек
11. Держатель катушки большой
12. Катушечный стержень
13. Отделение для хранения лапок
14. Шпиндель намотки шпульки
15. Регулятор длины стежка
16. Регулятор ширины стежка/положения иглы
17. Окошко выбора строчки
(только у модели 3210)
18. ЖК дисплей (только у модели 3230)
19. Регулятор скорости шитья
(только у модели 3230)
20. Реверс
21. Кнопка подъема/опускания иглы
(только у модели 3230)
22. Кнопка снятия пластины челночного отсека
23. Выступ для снятия отсека с аксессуарами
24. Пластина челночного отсека
25. Регулятор баланса петли
26. Рычаг отключения транспортера ткани
27. Винт игольного стержня
28. Игла
29. Прижимная лапка
30. Лапочник
31. Ручка для переноса
32. Рычаг подъема прижимной лапки
33. Рычаг петли
34. Свободный рукав
35. Выключатель питания (только у модели 3230)
36. Разъем машины (только у модели 3230)
37. Разъем машины для педали
(только у модели 3230)
38. Регулятор баланса стежков стреч
39. Ручка выбора строчек
40. Маховое колесо (всегда поворачивать на себя)
41. Выключатель питания (только у модели 3210)
42. Разъем машины (только у модели 3210)
3
9 13 12
16
11 10
1
2
3
4
5
6
7 14
8
17
18
19
15
36
37
38
39
40
31
27
25
33
34
26
28
29 30
32
20
21
22
23
24
35
SECTION I
Machine Parts and Functions
Part Names
1. Accessory storage box
2. Extension table
3. Needle plate
4. Needle threader
5. Thread cutter
6. Face plate
7. Foot pressure dial
8. Thread tension dial
9. Top cover
10. Stitch chart
11. Large spool holder
12. Spool pin
13. Foot compartment
14. Bobbin winder spindle
15. Stitch length dial
16. Stitch width/needle position dial
17. Stitch selection display (Model 3210 only)
18. LCD screen (Model 3230 only)
19. Speed control lever (Model 3230 only)
20. Reverse stitch lever
21. Up/down needle key (Model 3230 only)
22. Bobbin cover plate release button
23. Notch –remove accessory storage box
24. Bobbin cover plate
25. Fine adjustment lever for buttonhole
26. Feed dog lever
27. Needle clamp screw
28. Needle
29. Presser foot
30. Shank
31. Carrying handle
32. Presser foot lever
33. Buttonhole lever
34. Free arm
35. On/off switch (Model 3230 only)
36. Machine socket for power (Model 3230 only)
37. Machine socket for foot control (Model 3230 only)
38. Fine adjustment screw for stretch stitches
39. Stitch selection knob
40. Flywheel (always turn towards you)
41. On/off switch (Model 3210 only)
42. Machine socket for power (Model 3210 only)
41
42
3
