Первые шаги в работе с TNC 640
1.3
Программирование первой части
1
58
TNC 640 | Руководство пользователя "Программирование DIN/ISO" | 8/2014

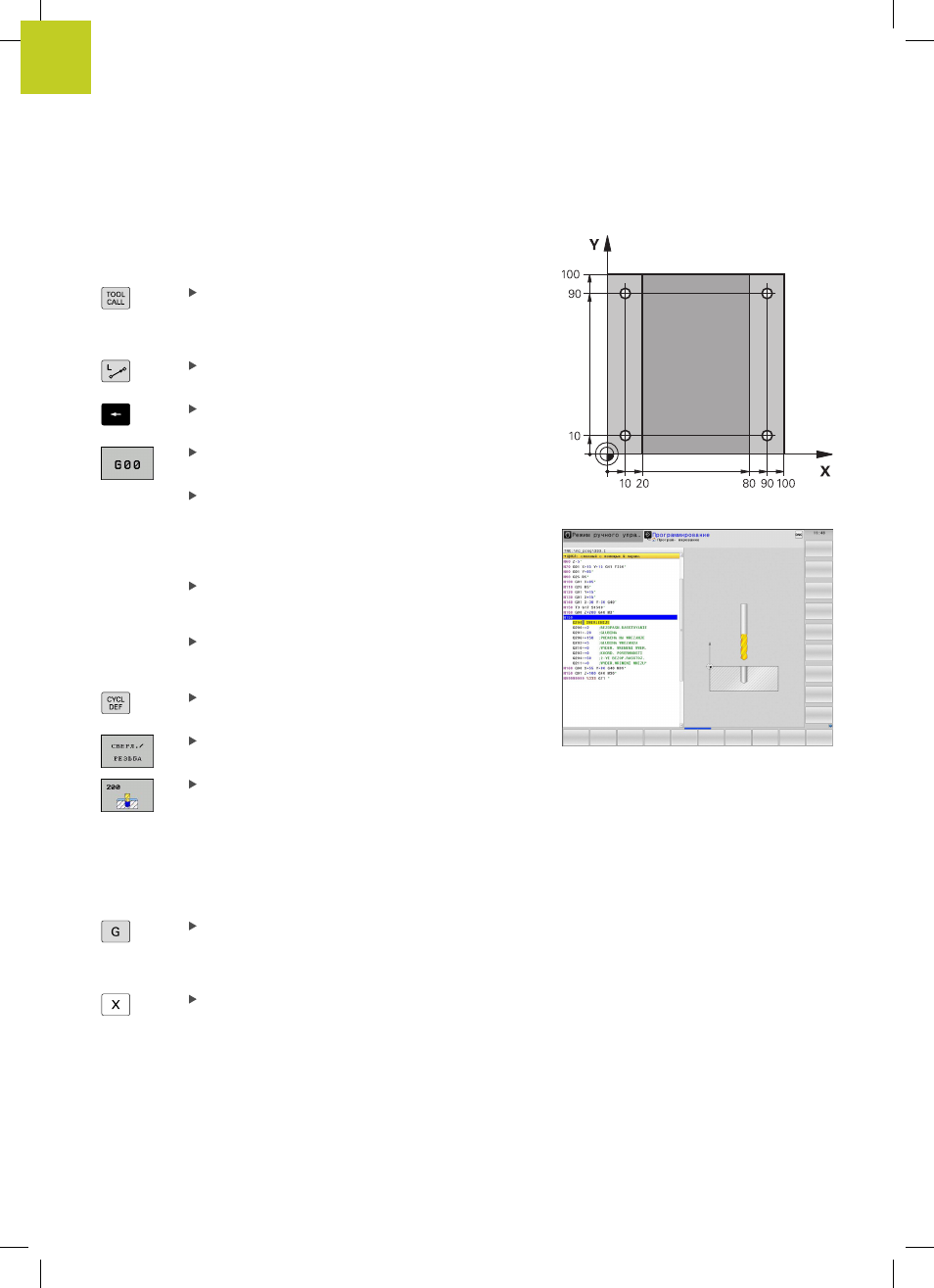

Создание программы циклов
Отверстия, показанные на рисунке справа (глубина 20 мм),
следует выполнять с помощью стандартного цикла сверления.
Определение заготовки уже было создано оператором.
Вызов инструмента: введите все данные
инструмента. Каждый раз подтверждайте ввод
кнопкой ent, не забывайте указывать ось
инструмента
Нажмите кнопку L, чтобы открыть кадр
программы с движением по прямой
С помощью кнопки со стрелкой влево
перейдите в область ввода G-функций
Нажмите клавишу Softkey G0 для движения на
ускоренном ходу
Отвод инструмента: нажмите оранжевую кнопку
оси Z, чтобы обеспечить вывод из материала
по оси инструмента, и введите значение для
позиции, к которой подводится инструмент,
например, 250. Подтвердите ввод кнопкой ENT
Поправка на радиус: RL/RR/без корр.?
,
подтвердите кнопкой ENT: коррекция на радиус
не активируется
Дополнительная функция M?
подтвердите
кнопкой END: система ЧПУ сохранит введенный
кадр перемещения
Вызов меню циклов
Отображение циклов сверления
Выбор стандартного цикла сверления 200:
ЧПУ запускает диалоговое окно определения
параметров цикла. Поэтапно вводите
параметры, запрашиваемые ЧПУ, каждый раз
подтверждая ввод кнопкой ENT. В правой части
дисплея ЧПУ дополнительно выполняется
показ графики, используемой для отображения
соответствующего параметра цикла
Введите 0 для подвода к первой позиции
сверления: введите Координаты позиции
сверления, включите СОЖ и шпиндель,
выполните вызов цикла с помощью M99
Введите 0 для подвода к оставшимся
позициям сверления: введите Координаты
соответствующих позиций сверления,
выполните вызов цикла с помощью M99
