Программирование: Q-параметры
9.4 Тригонометрические функции
9
272
TNC 640 | Руководство пользователя "Программирование DIN/ISO" | 8/2014
9.4 Тригонометрические функции

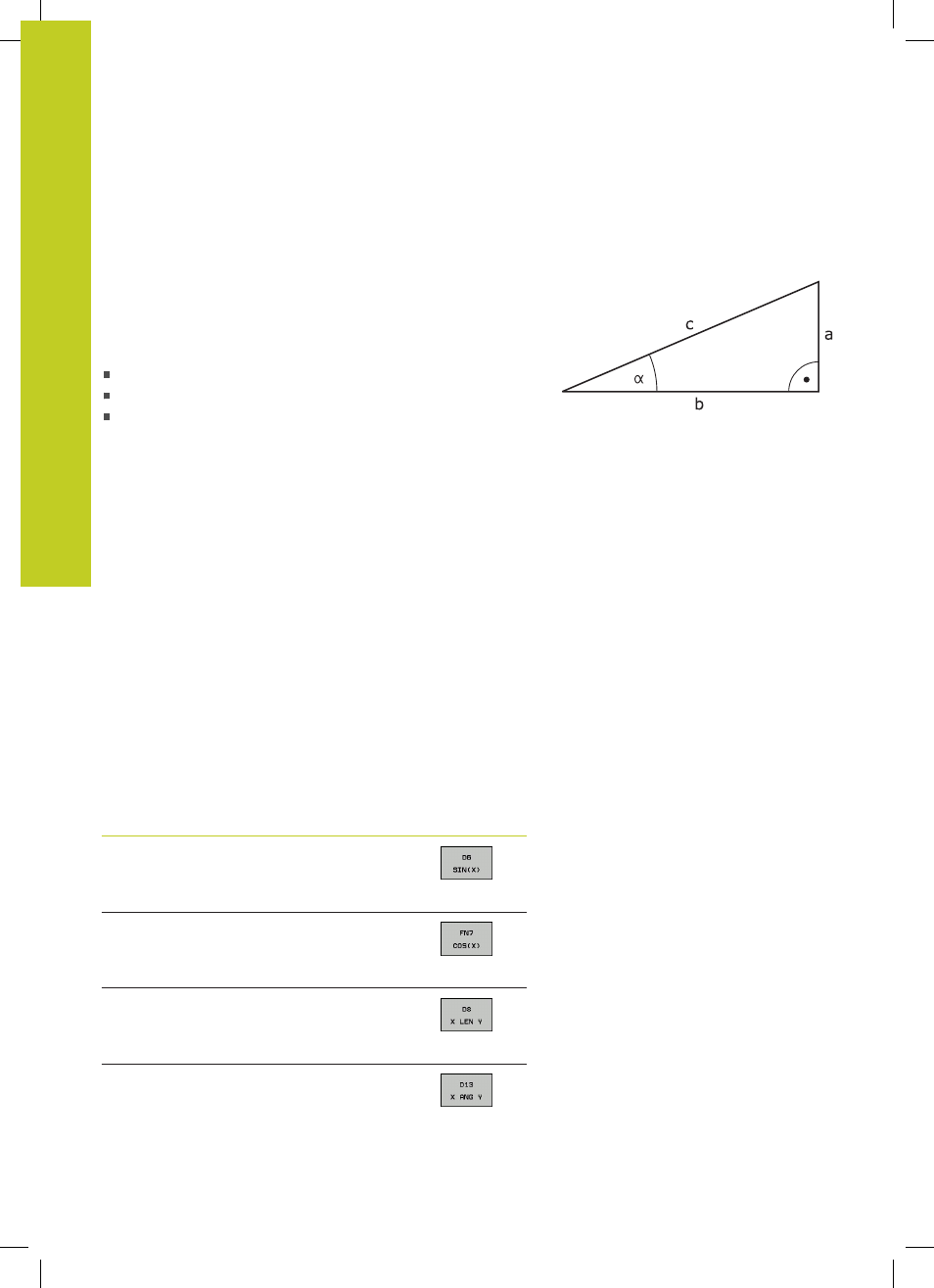

Определения
Синус: sin α = a / c
Косинус: cos α = b / c
Тангенс: tan α = a / b = sin α / cos α
где
c - сторона, противолежащая прямому углу (гипотенуза)
a - противолежащий катет α
b - прилежащий катет
На основе тангенса система ЧПУ может рассчитать угол:
α = arctan (a / b) = arctan (sin α / cos α)
Пример:
a = 25 мм
b = 50 мм
α = arctan (a / b) = arctan 0,5 = 26,57°
Дополнительно действует принцип:
a² + b² = c² (где a² = a x a)
c =
√ (a 2 + b 2 )
Программирование тригонометрических функций
Тригонометрические функции отображаются после нажатия
клавиши Softkey ТРИГОНОМ. ФУНКЦ. ЧПУ отображает
клавиши Softkey внизу таблицы.
Программирование, сравнительный пример:
программирование основных арифметических действий
Функция Softkey
D06 : СИНУС
например, D06 Q20 P01 -Q5 *
Определить синус угла в градусах (°) и
присвоить
D07
: КОСИНУС
например, D07 Q21 P01 -Q5 *
Определить косинус угла в градусах (°) и
присвоить
D08
: КОРЕНЬ ИЗ СУММЫ КВАДРАТОВ
например, D08 Q10 P01 +5 P02 +4 *
Рассчитать длину на основании двух значений
и присвоить
D13
: УГОЛ
например, D13 Q20 P01 +10 P02 -Q1 *
Определить при помощи арктангенса угол
по двум сторонам или синус и косинус угла
(0 < угол < 360°)
