Программирование: программирование контуров
6.5 Движение по траектории – полярные координаты
6
222
TNC 640 | Руководство пользователя "Программирование DIN/ISO" | 8/2014

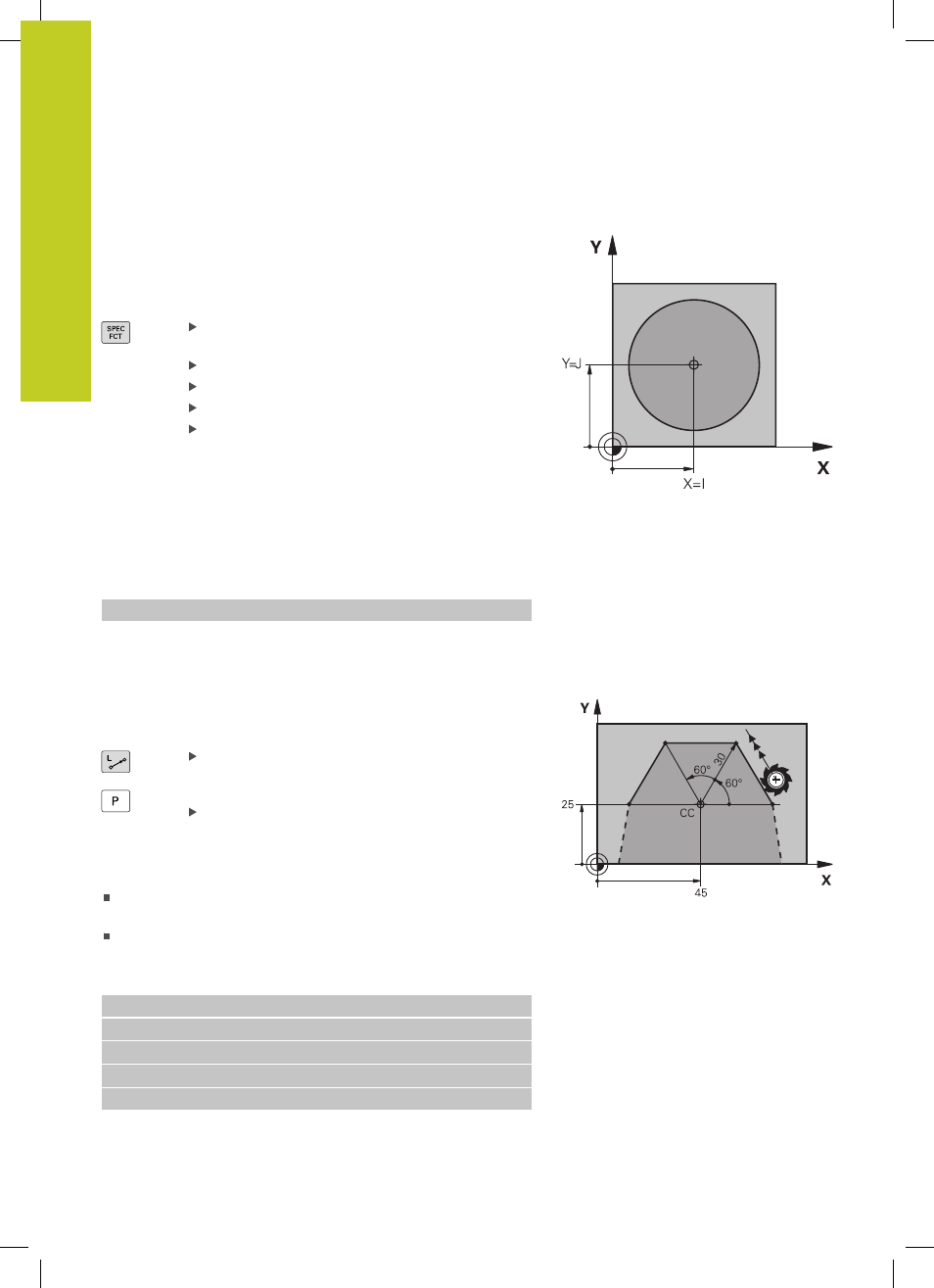

Начало полярных координат: Pol I, J
Полюс CC можно назначить в любом окне программы
обработки до момента ввода позиций, определяемых с
помощью полярных координат. Последовательность действий
при задании полюса такая же, как при программировании
центра окружности.
Программирование полюса: нажмите кнопку
SPEC FCT
Выберите Softkey ФУНКЦИИ ПРОГРАММ
Выберите Softkey DIN/ISO
Выберите Softkey I или J
Координаты
: задайте декартовы
координаты полюса или введите последнюю
запрограммированную позицию: G29. Задайте
полюс, прежде чем запрограммировать
полярные координаты. Программировать
полюс следует только в системе декартовых
координат. Полюс действителен до тех пор,
пока оператором не будет задан новый полюс.
Примеры NC-кадров
N120 I+45 J+45 *
Прямая на ускоренном ходу G10, прямая с подачей
G11 F
Инструмент перемещается по прямой из своей текущей
позиции в конечную точку прямой. Точка старта является
конечной точкой предыдущего кадра.
Полярные координаты-радиус R : введите
расстояние от конечной точки прямой до
полюса CC
Полярные координаты-угол H
: угловое
положение конечной точки прямой между –360°
и +360°
Знак числа H задан базовой осью угла:
Угол между отправной осью угла и R против часовой
стрелки: H>0
Угол между отправной осью угла и R по часовой стрелке:
H <0
Примеры NC-кадров
N120 I+45 J+45 *
N130 G11 G42 R+30 H+0 F300 M3 *
N140 H+60 *
N150 G91 H+60 *
N160 G90 H+180 *
