Движение по траектории – декартовы координаты 6.4
6
TNC 640 | Руководство пользователя "Программирование DIN/ISO" | 8/2014
213

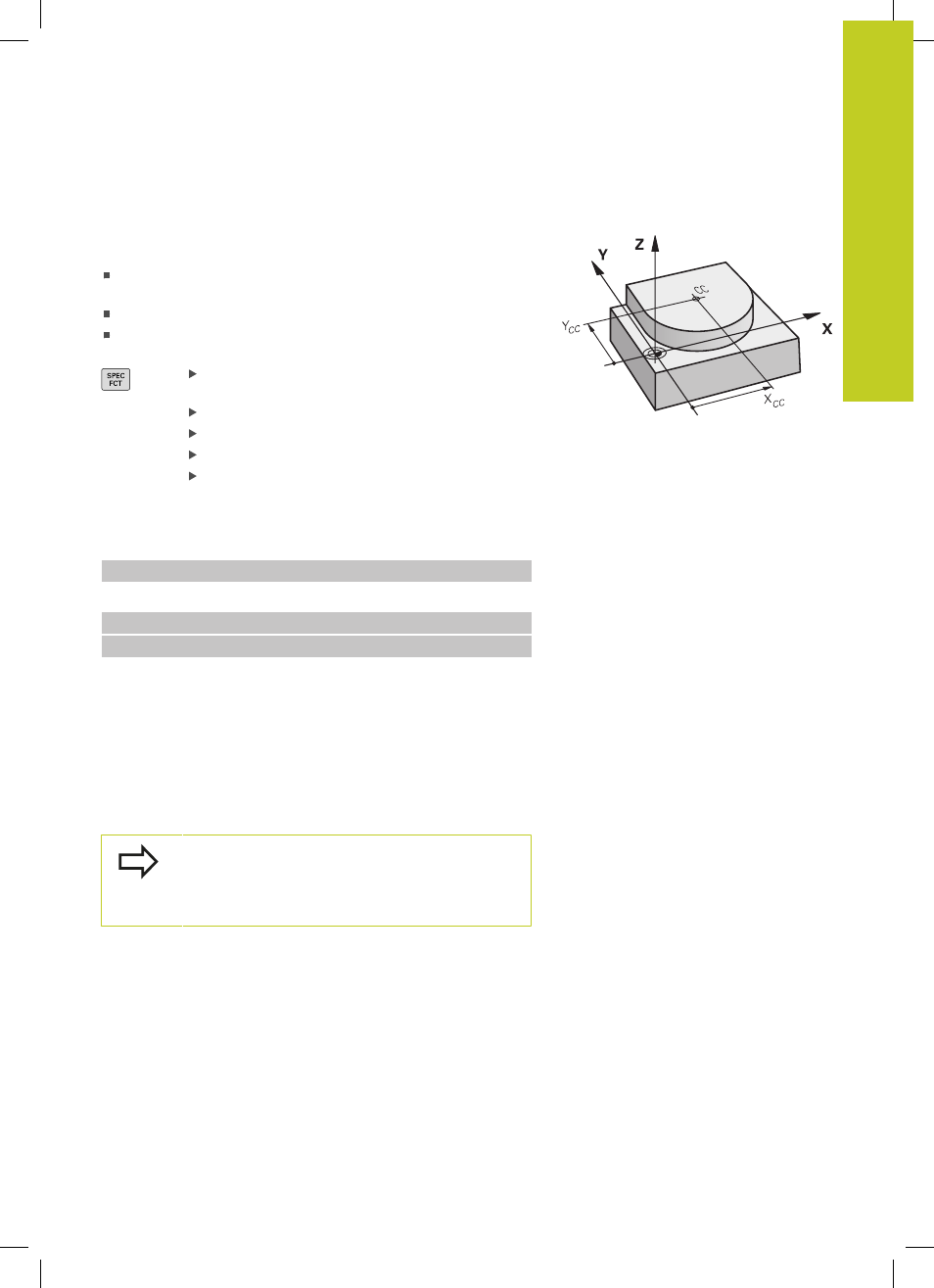

Центр окружности I, J
Центр окружности задается для круговых траекторий,
программируемых функциями G02, G03 или G05. Для этого
следует ввести декартовы координаты центра окружности
на плоскости обработки или
назначить последнюю запрограммированную позицию, или
назначить координаты клавишей "Назначение фактической
позиции "
Программирование центра окружности:
нажмите кнопку SPEC FCT
Выберите Softkey ФУНКЦИИ ПРОГРАММ
Выберите Softkey DIN/ISO
Выберите Softkey I или J
Задайте координаты центра окружности или
введите последнюю запрограммированную
позицию: G29.
Примеры NC-кадров
N50 I+25 J+25 *
или
N10 G00 G40 X+25 Y+25 *
N20 G29*
Строки программы 10 и 11 не относятся к рисунку.
Срок действия
Координаты центра окружности сохраняются до того момента,
когда будет запрограммирован новый центр окружности.
Инкрементный ввод центра окружности
Координата центра окружности, введенная в приращениях,
всегда соотносится с последней запрограммированной
позицией инструмента.
Положение центра окружности обозначается CC:
инструмент в эту позицию не перемещается.
Центр окружности является одновременно
полюсом для полярных координат.
