MOD-функции
18.5 Выбор индикатора позиции
18
564
TNC 640 | Руководство пользователя "Программирование DIN/ISO" | 8/2014
18.5
Выбор индикатора позиции
Назначение
Для режимов Ручное управление и режимов Выполнение
программы в автоматическом режиме
и Покадровое
выполнение
можно изменить индикацию координат:

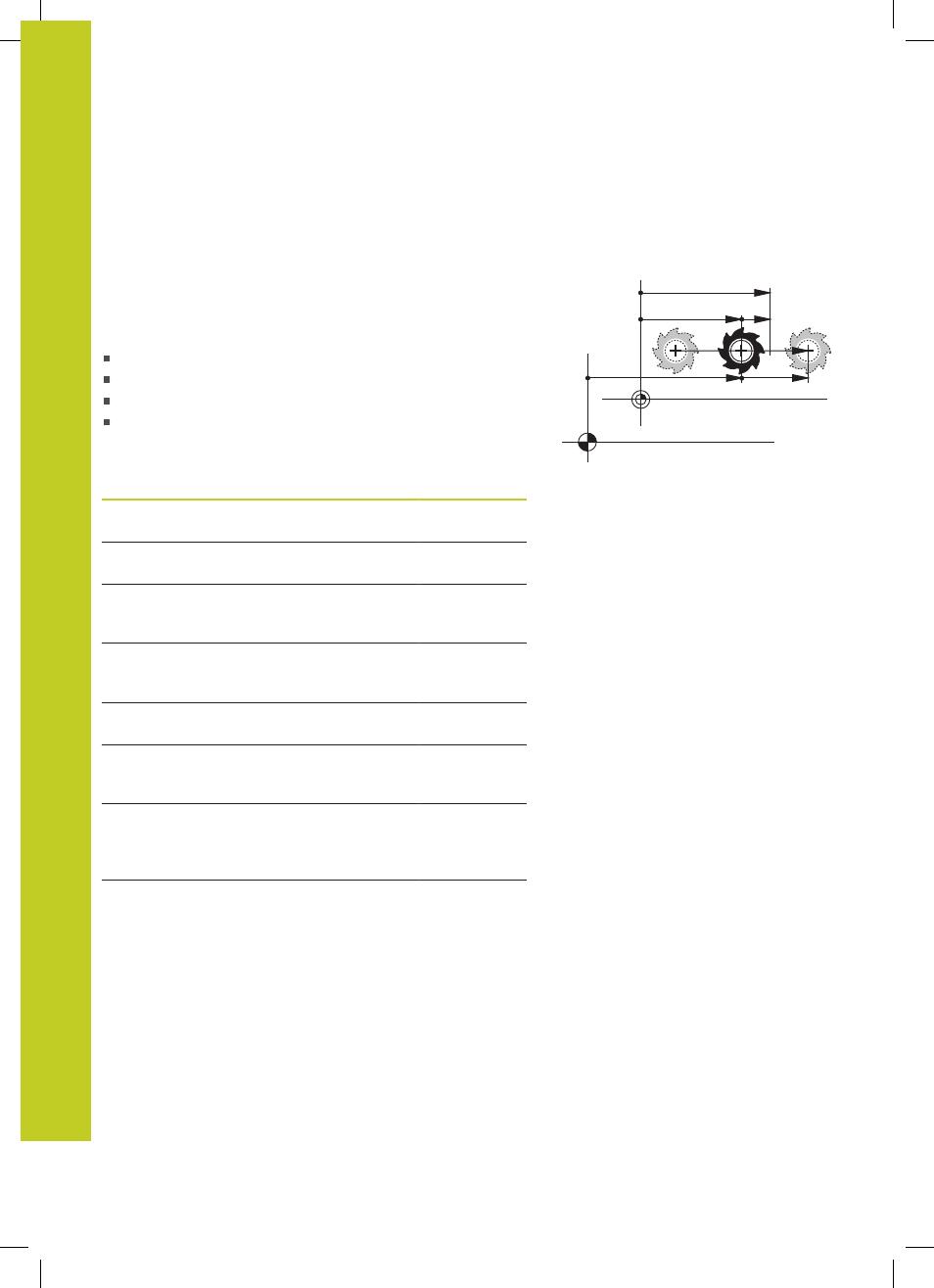

На рисунке справа показаны различные позиции инструмента
Исходная позиция
Целевая позиция инструмента
Нулевая точка заготовки
Нулевая точка станка
Для индикации положения ЧПУ можно выбирать из следующих
координат:
Функция
Индикация
Заданная позиция; заданное системой ЧПУ
текущее значение
SOLL
Фактическая позиция; позиция инструмента
в данный момент
IST
Относительное положение; фактическая
позиция относительно нулевой точки
станка
REFIST
Относительное положение; заданная
координата относительно нулевой точки
станка
REFSOLL
Ошибка рассогласования; разница между
заданной и фактической позицией
SCHPF
Остаточный путь до запрограммированной
позиции в системе ввода; расстояние
между фактической и целевой позицией
ISTRW
Остаточный путь до запрограммированной
позиции относительно нулевой точки
станка; расстояние между позицией с
привязкой и целевой позицией
REFRW
Пути перемещения, пройденные с
применением функции "Совмещение
маховичком" (M118)
M118
При помощи MOD-функции Индикация положения 1 следует
выбрать индикацию положения в индикации состояния.
При помощи MOD-функции Индикация положения 2 следует
выбрать индикацию положения в индикации состояния.
