Программирование: программирование контуров
6.3 Вход в контур и выход из контура
6
208
TNC 640 | Руководство пользователя "Программирование DIN/ISO" | 8/2014

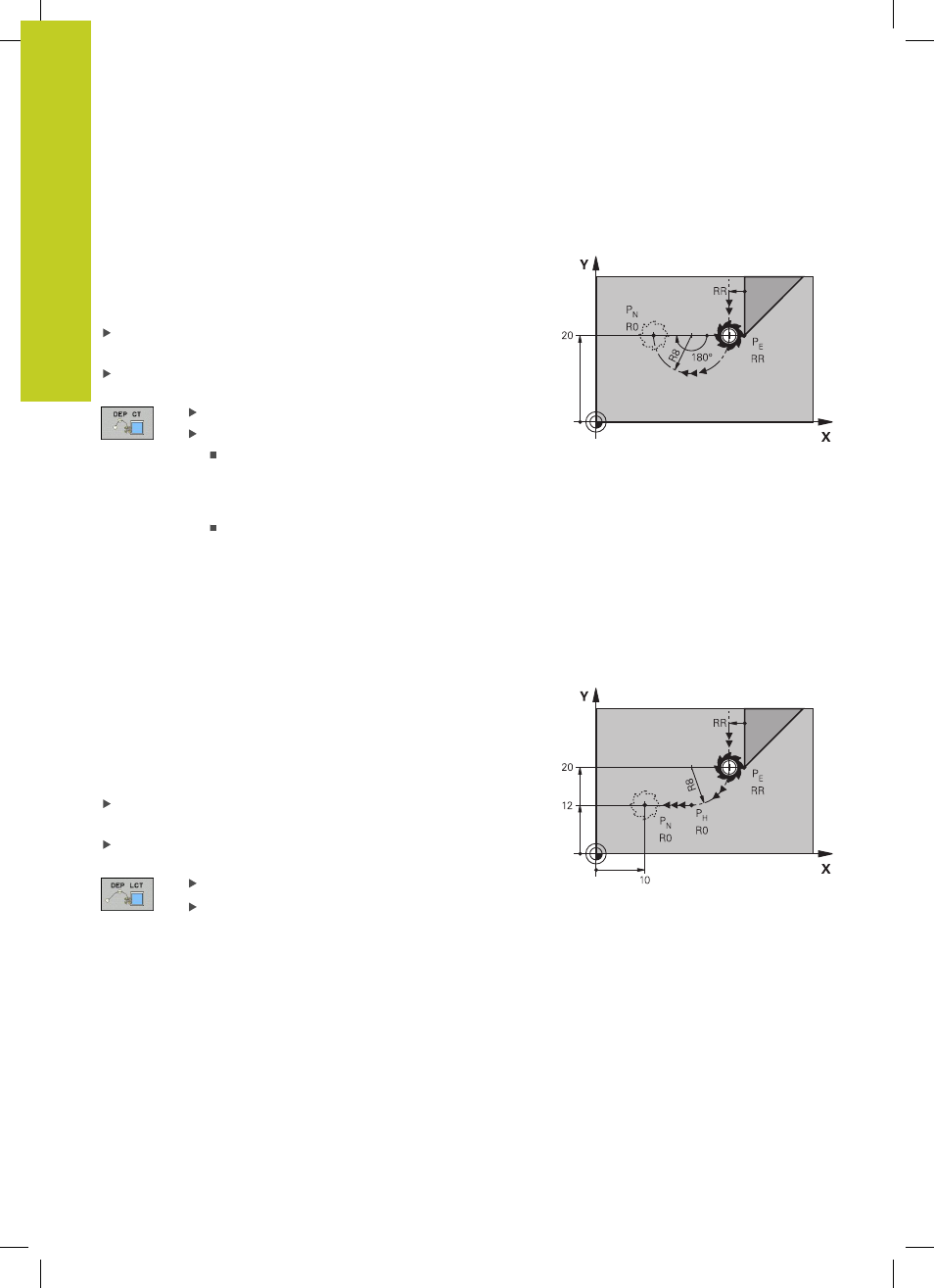

Отвод по круговой траектории с тангенциальным
примыканием: DEP CT
Система ЧПУ перемещает инструмент по круговой траектории
от последней точки контура P
E
к конечной точке P
N
. Круговая
траектория примыкает к последнему элементу контура по
касательной.
Запрограммируйте последний элемент контура с конечной
точкой P
E
и поправкой на радиус
Начните диалог с помощью кнопки APPR/DEP и клавиши
Softkey DEP CT:
Центральный угол CCA круговой траектории
Радиус R круговой траектории
Инструмент должен быть отведен от
заготовки с той стороны, которая была
задана коррекцией на радиус: введите
положительное значение для R.
Инструмент должен быть отведен от
заготовки со стороны, противоположной
той, для которой была задана поправка на
радиус: введите отрицательное значение
для R.
Отвод вдоль контура по касательной дуге, плавно
переходящей в прямую: DEP LCT
Система ЧПУ перемещает инструмент по круговой траектории
от последней точки контура P
E
к вспомогательной точке P
H
.
Оттуда она перемещает его по прямой к конечной точке P
N
.
Последний элемент контура и прямая P
H
– P
N
имеют плавные
переходы в круговую траекторию. Таким образом, круговая
траектория однозначно определена через радиус R.
Запрограммируйте последний элемент контура с конечной
точкой P
E
и поправкой на радиус
Начните диалог с помощью кнопки APPR/DEP и клавиши
Softkey DEP LCT:
Введите координаты конечной точки P
N
Радиус R круговой траектории. Введите
положительное значение для R
