Программирование: программирование контуров
6.3 Вход в контур и выход из контура
6
206
TNC 640 | Руководство пользователя "Программирование DIN/ISO" | 8/2014

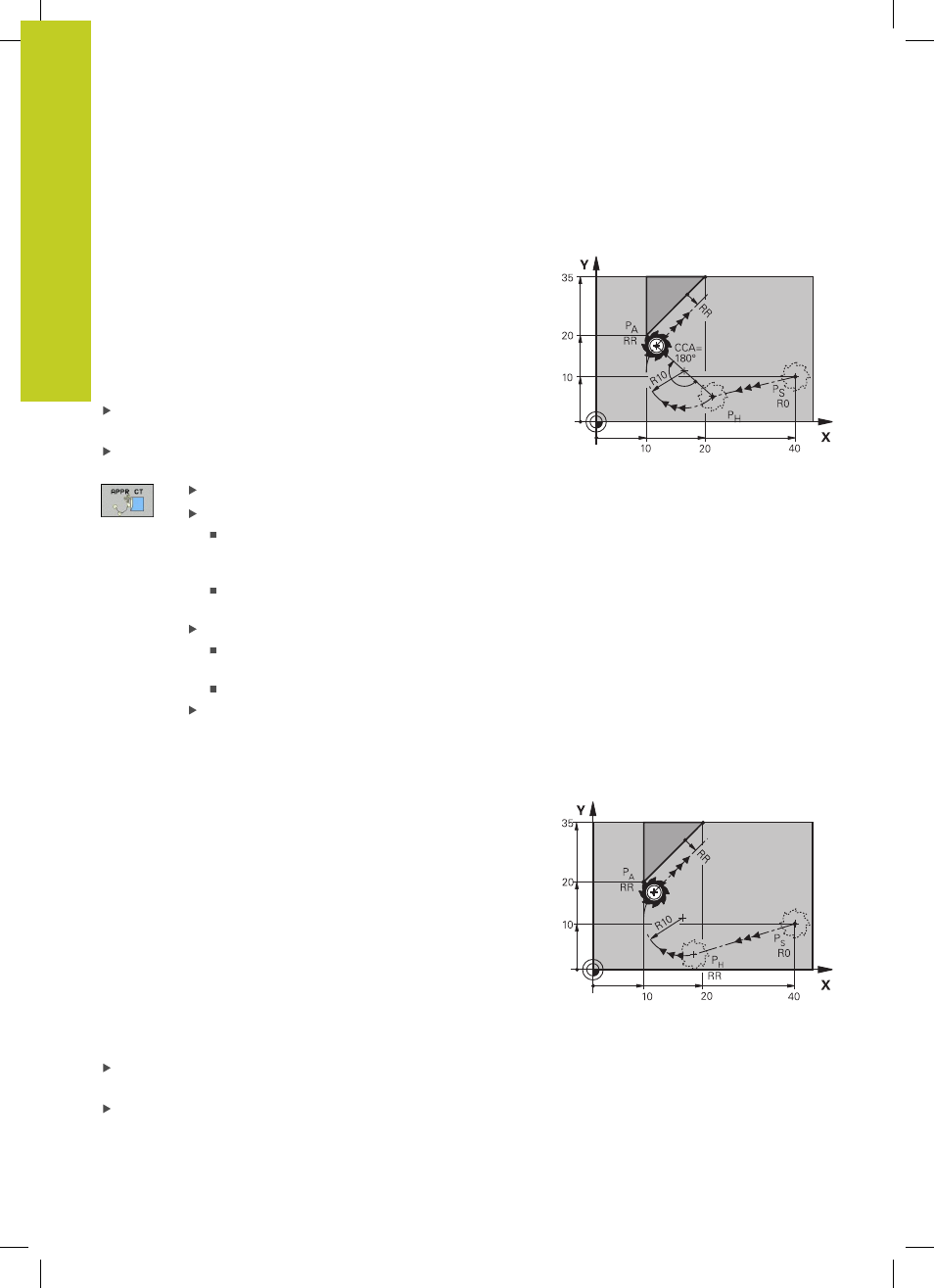

Наезд по круговой траектории с тангенциальным
примыканием: APPR CT
Система ЧПУ перемещает инструмент по прямой от точки
старта P
S
к вспомогательной точке P
H
. Оттуда она перемещает
его по круговой траектории, плавно переходящей в первый
элемент контура, к первой точке контура P
A
.
Круговая траектория от точки P
H
к P
A
определяется на
основании радиуса R и центрального угла CCA. Направление
круговой траектории задается выполнением первого элемента
контура.
Произвольная функция траектории: выполните подвод к
начальной точке P
S
Начните диалог при помощи кнопки APPR/DEP и клавиши
Softkey APPR CT:
Координаты первой точки контура P
A
Радиус R круговой траектории
Подвод к заготовке со стороны,
определенной поправкой на радиус: введите
положительное значение для переменной R.
Подвод к заготовке с одной из ее сторон:
введите отрицательное значение для R.
Центральный угол CCA круговой траектории
Для CCA должно задаваться только
положительное значение.
Максимальное значение ввода 360°
Поправка на радиус G41/G42 для обработки
Подвод вдоль контура по касательной дуге,
плавно переходящей в прямую: APPR LCT
Система ЧПУ перемещает инструмент по прямой от точки
старта P
S
к вспомогательной точке P
H
. Оттуда она перемещает
его по круговой траектории к первой точке контура P
A
. Подача,
запрограммированная в APPR-кадре, действительна для всего
отрезка, по которому перемещается система ЧПУ в кадре
подвода (отрезок P
S
– P
A
).
Если в кадре подвода были запрограммированы все три
главные оси координат X, Y и Z, то движение ЧПУ происходит
одновременно по трем осям от определенной до APPR-кадра
позиции до вспомогательной точки PH, а затем от P
H
до P
A
только в плоскости обработки.
Круговая траектория плавно переходит в прямую P
S
– P
H
,
а также в первый элемент контура. Таким образом, она
однозначно определена через радиус R.
Произвольная функция траектории: выполните подвод к
начальной точке P
S
Начните диалог при помощи кнопки APPR/DEP и клавиши
Softkey APPR LCT:
