Ручное управление и наладка
15.8 Компенсация наклонного положения заготовки с помощью
трехмерного измерительного щупа
15
502
TNC 640 | Руководство пользователя "Программирование DIN/ISO" | 8/2014

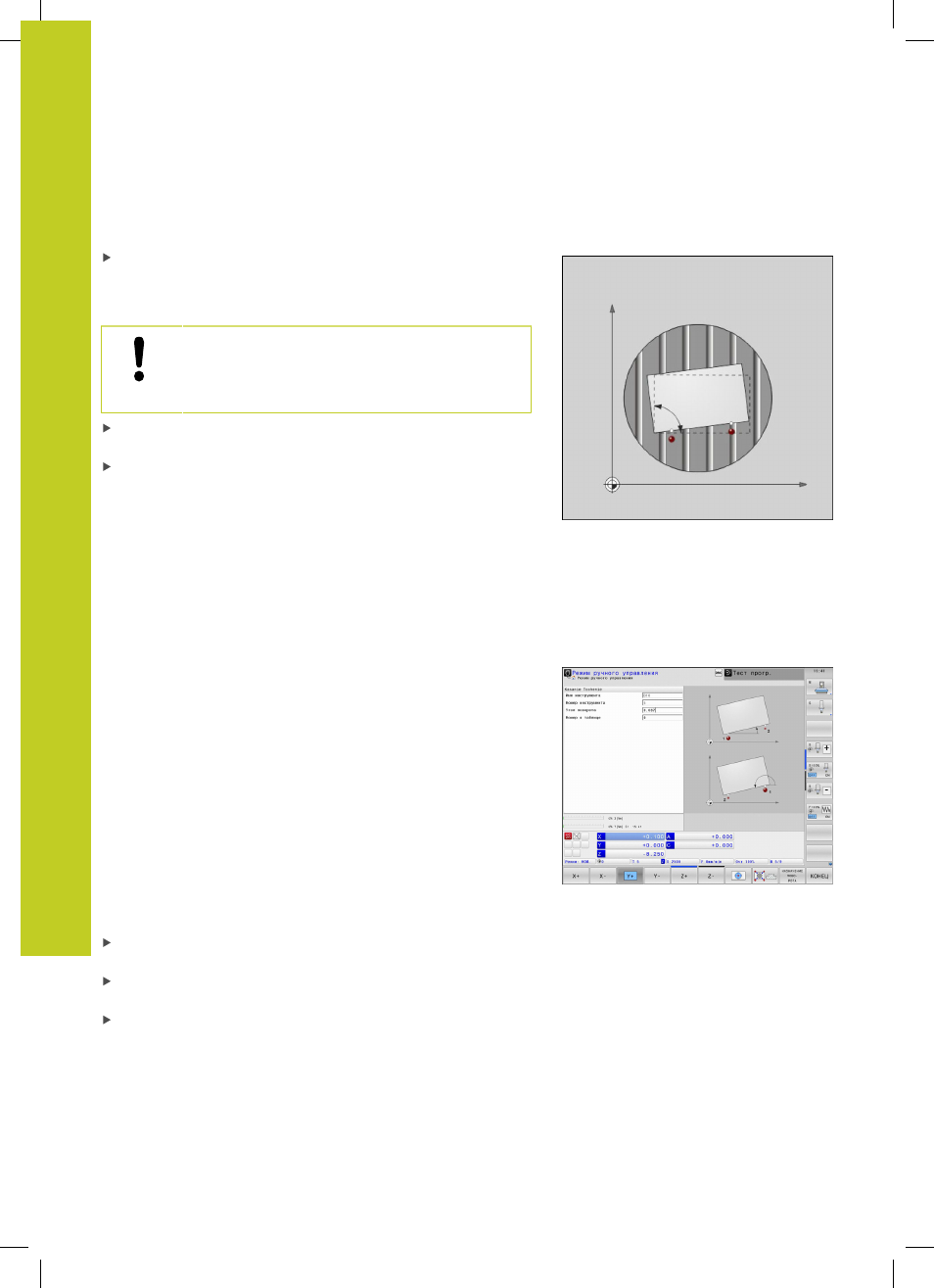

Компенсация наклонного положения заготовки
путем поворота стола
Чтобы компенсировать установленное наклонное
положение путем позиционирования поворотного
стола, после операции ощупывания нажмите Softkey
ВЫРАВНИВАНИЕ ПОВОРОТНОГО СТОЛА
Перед вращением стола установите все оси
таким образом, чтобы не возникло столкновения.
Перед вращением стола система ЧПУ выдает
дополнительное предупреждение.
Если нужно установить точку привязки на оси поворотного
стола, нажмите Softkey УСТАНОВИТЬ ВРАЩЕНИЕ СТОЛА.
Вы также можете сохранить наклонное положение
поворотного стала в любой строке таблицы предустановок.
Для этого введите номер строки и нажмите кнопку
Softkey ВВОД ВРАЩ. СТОЛА В ТАБЛ. ПРЕДУСТ. Система
ЧПУ сохранит угол с столбце смещения поворотного
стола, например, в столбце C_OFFS для оси C. При
необходимости вы можете переключить вид в таблице
предустановок с помощью Softkey БАЗОВЫЕ ПРЕОБРАЗ./
СМЕЩЕНИЕ
, чтобы отобразить этот столбец.
Индикация разворота плоскости обработки
При выборе функции ОЩУПЫВАНИЕ ROT система ЧПУ
отобразит текущий угол разворота плоскости обработки в
диалоговом окне Угол разворота. Кроме того, угол разворота
отобразится в дополнительной индикации состояния
(СОСТОЯНИЕ ПОЗ.).
В индикации состояния включается символ разворота
плоскости обработки, когда ЧПУ перемещает оси станка в
соответствии с параметрами разворота плоскости обработки.
Отмена разворота плоскости обработки
Выберите функцию ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ ROT
Введите угол разворота „0“, подтвердите клавишей Softkey
уст. разворот плоск. обработки
Завершение функции ощупывания: нажмите клавишу
Softkey
