Обработка данных DXF (опция программного обеспечения) 7.1
7
TNC 640 | Руководство пользователя "Программирование DIN/ISO" | 8/2014
245
Подтверждение ввода: система ЧПУ
записывает программу контура в директорию, в
которой также хранится DXF-файл
Для выбора других позиций обработки и
сохранения этих позиций в другом файле:
нажмите значок отмены для выбранных
элементов и выберите их вышеописанным
способом

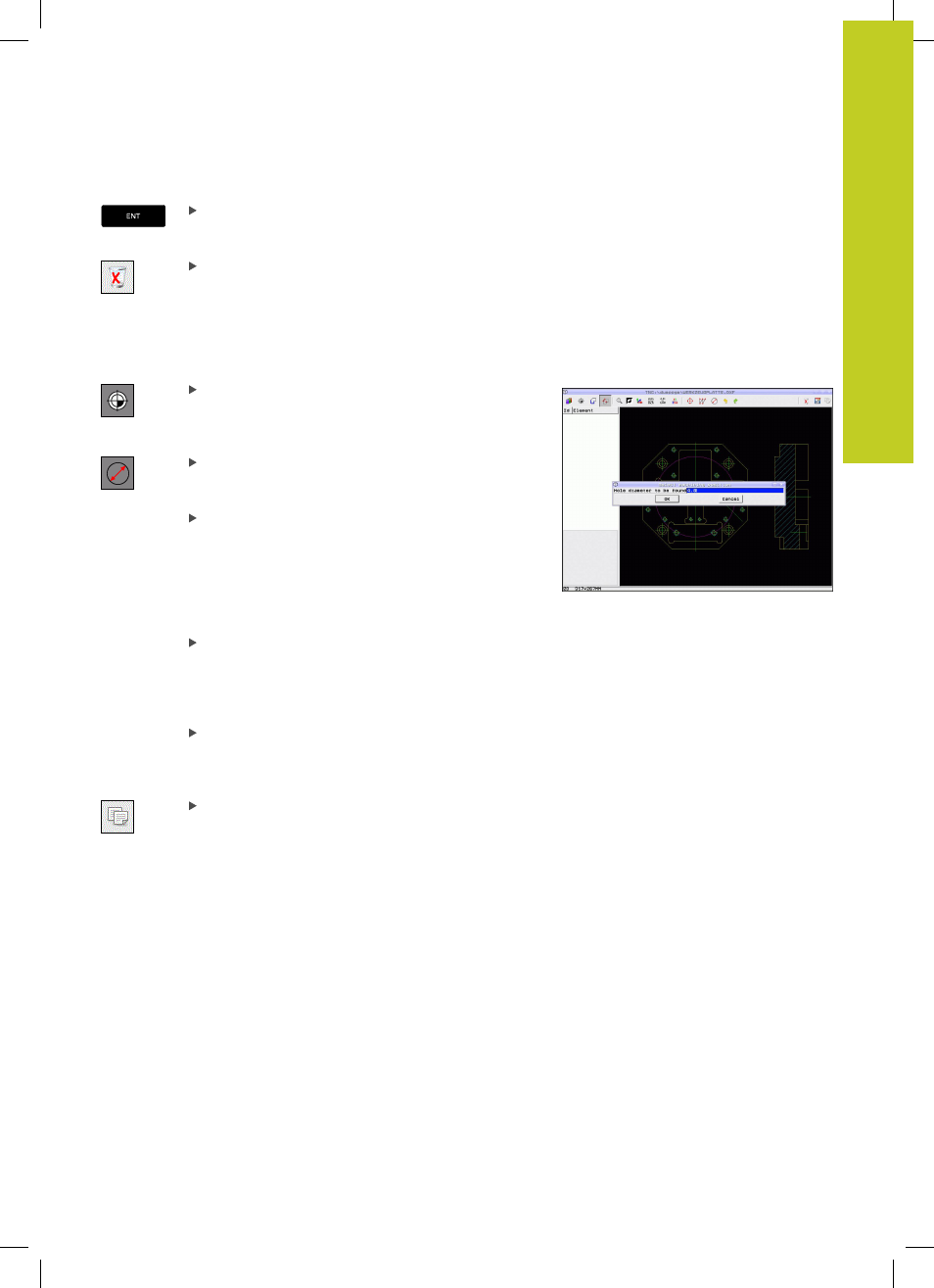

Быстрый выбор позиций отверстий путем ввода диаметра
Определение режима для выбора позиций
обработки: система ЧПУ скрывает слои,
отображаемые в левом окне, а правое окно
является активным для выбора позиции
Откройте диалоговое окно ввода диаметра:
система ЧПУ отобразит всплывающее окно, в
котором можно ввести любой диаметр
Введите желаемый диаметр и подтвердите
ввод кнопкой ENT: система ЧПУ выполняет
поиск вводимого диаметра в DXF-файле и
затем активирует окно, в котором выбран
диаметр, ближайший к заданному оператором.
Затем отверстия можно дополнительно
отфильтровать по их размеру
При необходимости задайте настройки
фильтра смотри "" и подтвердите экранной
кнопкой Применить: система ЧПУ введет
выбранные позиции в левом окне (отображение
символа точки)
При необходимости можно отменить выбор уже
отобранных элементов, расширяя какую-либо
область и удерживая при этом клавишу CTRL
нажатой
Сохранение выбранных позиций
обработки в буфер обмена ЧПУ для
последующего добавления в качестве
кадра позиционирования с вызовом цикла в
программу в диалоге открытым текстом, или
