УНИВЕРСАЛЬНОЕ ГЛУБОКОЕ СВЕРЛЕНИЕ (цикл 205, DIN/ISO:
G205, опция программы 19)
3.8
3
TNC 620 | Рук/оводствопользователя Программированиециклов | 5/2015
85

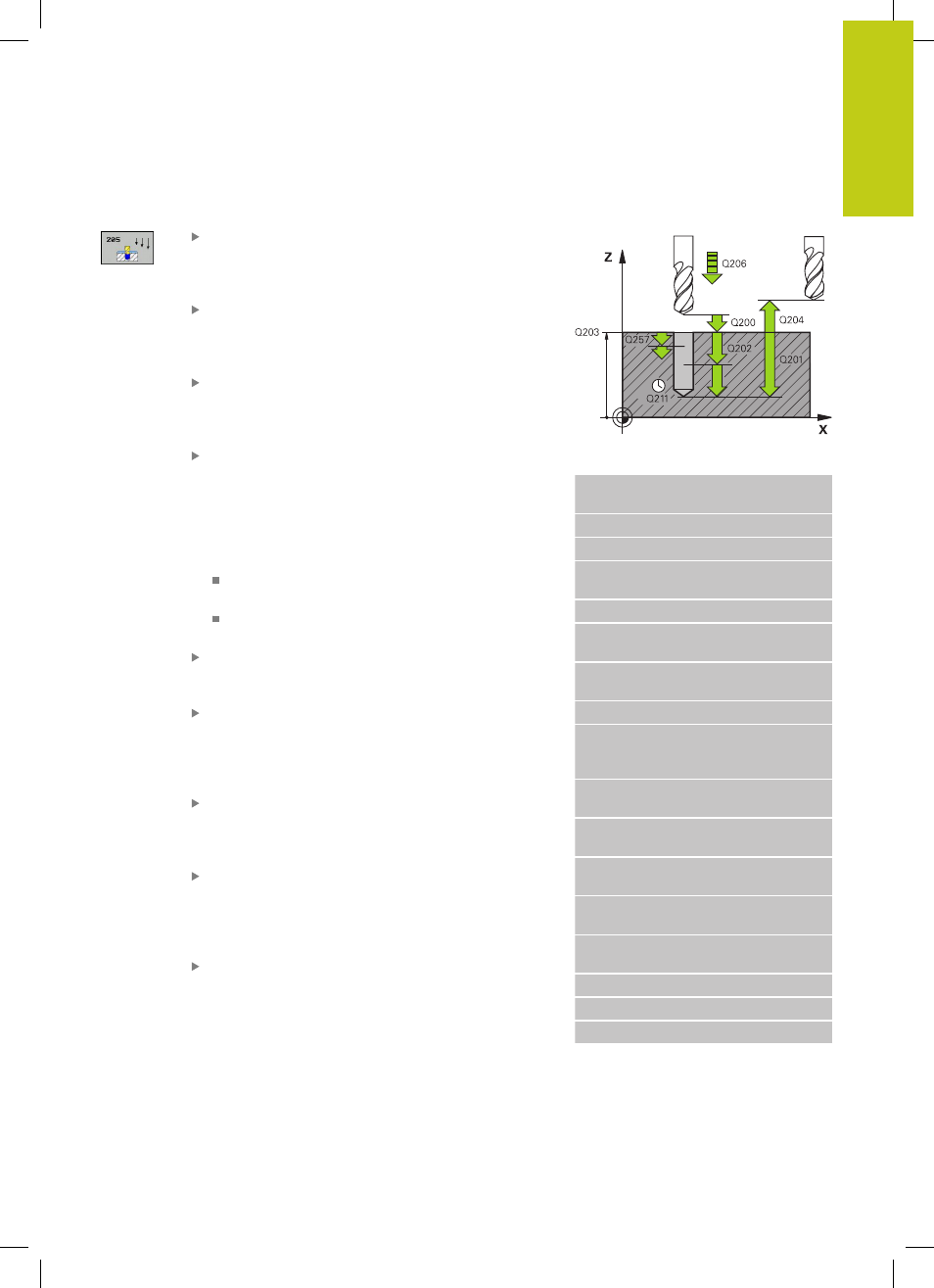

Параметры цикла
Безопасное расстояние
Q200 (в приращениях):
расстояние от режущей кромки инструмента до
поверхности обрабатываемой детали Диапазон
ввода от 0 до 99999.9999
Глубина
Q201 (в инкрементах): расстояние
от поверхности заготовки до дна отверстия
(вершина конуса отверстия). Диапазон ввода от
-99999.9999 до 99999.9999
Подача на врезание
Q206: скорость
передвижения инструмента при сверлении в мм/
мин. Диапазон ввода от 0 до 99999,999 либо
через FAUTO, FU
Глубина врезания
Q202 (в инкрементах):
величина, на которую каждый раз врезается
инструмент. Диапазон ввода от 0 до 99999,9999.
Параметр "Глубина" не обязательно должен быть
кратен параметру "Глубина врезания". Система
ЧПУ производит перемещение на глубину за
один рабочий ход, если:
параметры "Глубина врезания" и "Глубина"
равны
значение параметра "Глубина врезания"
больше значения параметра "Глубина"
Коорд. поверхности заготовки
Q203
(абсолютная): координата поверхности заготовки.
Диапазон ввода от -99999.9999 до 99999.9999
2-ое безопасное расстояние
Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999.9999
Количество снимаемого материала
Q212 (в
инкрементах): значение, на которое система ЧПУ
уменьшает глубину подвода Q202 после каждого
подвода. Диапазон ввода от 0 до 99999.9999
Минимальная глубина врезания
Q205 (в
инкрементах): если введено количество
снимаемого материала, ЧПУ ограничивает
врезание на заданное в Q205 значение.
Диапазон ввода от 0 до 99999.9999
Расстояние опережения вверху
Q258 (в
инкрементах): безопасное расстояние для
позиционирования на ускоренном ходу, когда
система ЧПУ возвращает инструмент после
вывода из отверстия на действующую глубину
врезания; значение при первом врезании.
Диапазон ввода от 0 до 99999.9999
Кадры УП
11 CYCL DEF 205 УНИВЕРСАЛЬНОЕ
ГЛУБОКОЕ СВЕРЛЕНИЕ
Q200=2
;БЕЗОП. РАССТ.
Q201=-80
;ГЛУБИНА
Q206=150
;ПОДАЧА ВРЕЗ. НА
ГЛУБИНУ
Q202=15
;ГЛУБИНА ВРЕЗАНИЯ
Q203=+100
;КООРДИНАТНАЯ
ПЛОСКОСТЬ
Q204=50
;2. БЕЗОПАСНОЕ
РАССТ.
Q212=0.5
;СЪЕМ МАТЕРИАЛА
Q205=3
;МИН. ГЛУБИНА
ПОДВОДА НА
ВРЕЗАНИЕ
Q258=0.5
;РАССТОЯНИЕ
ОПЕРЕЖЕНИЯ ВВЕРХУ
Q259=1
;РАССТОЯНИЕ
ОПЕРЕЖЕНИЯ ВНИЗУ
Q257=5
;ГЛУБИНА СВЕРЛЕНИЯ
ПРИ ЛОМКЕ СТРУЖКИ
Q256=0.2
;ОТВОД ПРИ ЛОМКЕ
СТРУЖКИ
Q211=0.25
;ВРЕМЯ ВЫДЕРЖКИ
ВНИЗУ
Q379=7.5
;ТОЧКА СТАРТА
Q253=750
;ПОДАЧА ПРЕДПОЗИЦ.
Q208=9999
;ПОДАЧА ОБР. ХОДА
