Циклы измерительных щупов: автоматический контроль заготовки
15.5 ИЗМЕРЕНИЕ ОТВЕРСТИЯ (Цикл 421, DIN/ISO: G421, опция
программы 17)
15
406
TNC 620 | Рук/оводствопользователя Программированиециклов | 5/2015
15.5
ИЗМЕРЕНИЕ ОТВЕРСТИЯ
(Цикл 421, DIN/ISO: G421, опция
программы 17)
Ход цикла

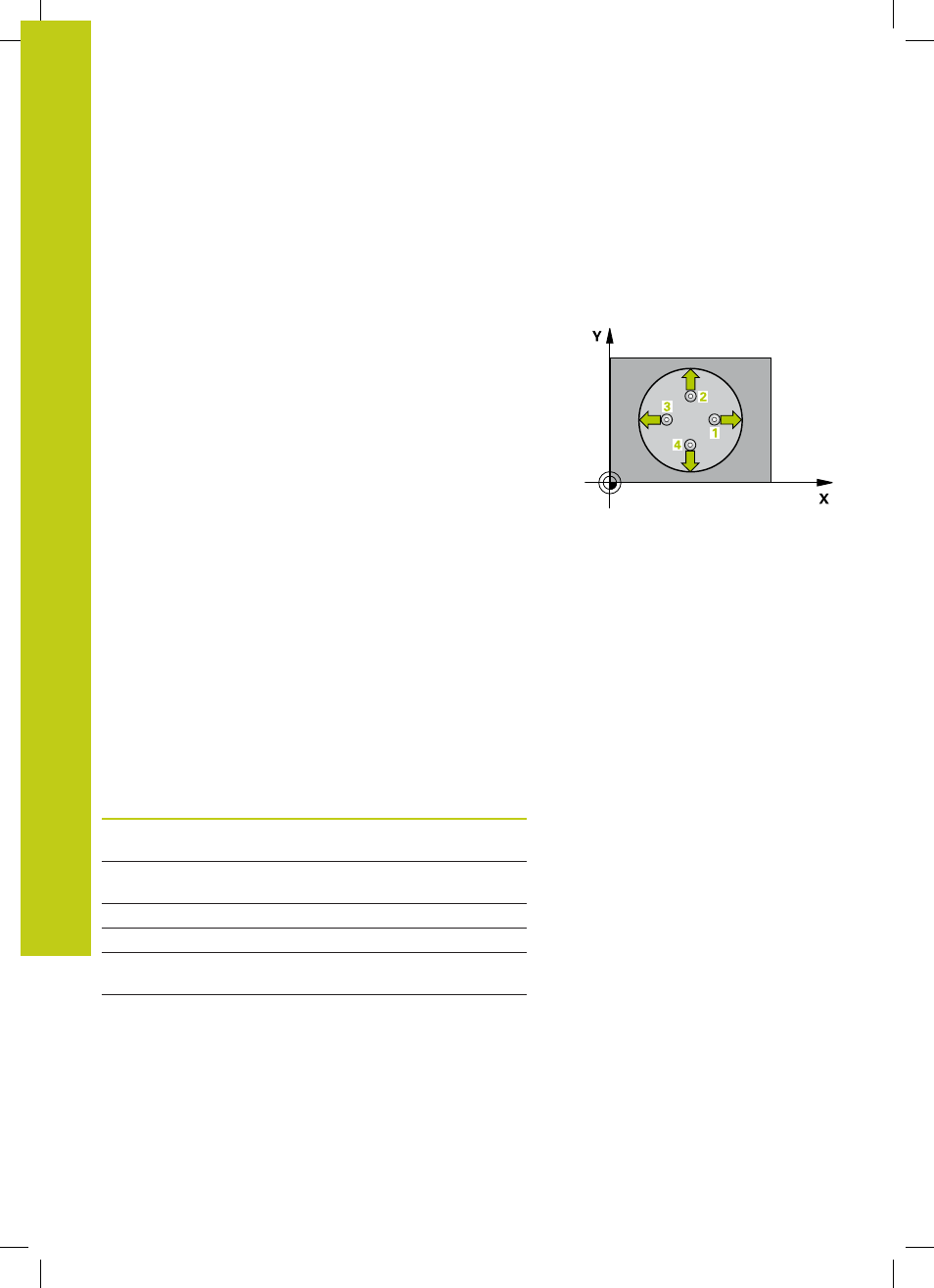

Цикл измерительного щупа 421 определяет центр и диаметр
отверстия (круглого кармана). Если в цикле задаются
соответствующие значения допуска, то ЧПУ осуществляет
сравнение заданного и фактического значения и записывает
это отклонение в системных параметрах.
1 Система ЧПУ позиционирует измерительный щуп в режиме
ускоренной подачи (значение из колонки FMAX) и с помощью
алгоритма позиционирования (смотри "Отработка циклов
измерительного щупа", Стр. 308) в точке измерения
1
. ЧПУ
вычисляет точку измерения на основе данных, указанных
в цикле, и безопасного расстояния из колонки SET_UP
таблицы измерительного щупа
2 Измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход путем измерительной подачи (колонка
F
). ЧПУ автоматически определяет направление измерения,
в зависимости от запрограммированного начального угла
3 Затем зонд перемещается круговым движением либо на
высоту измерения либо к следующей точке контактирования
2
а потом выполняет следующую операцию контактирования
4 УЧПУ позиционирует зонд к точке контактирования
3
а затем
к точке контактирования
4
и осуществляет там третью и
четвертую операцию контактирования
5 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и записывает фактические значения а также
отклонения в следующих параметрах Q.
Номер параметра
Значение
Q151
Фактическое значение центра по
главной оси
Q152
Фактическое значение центра по
вспомогательной оси
Q153
Фактическое значение диаметра
Q161
Отклонение центра по главной оси
Q162
Отклонение центра по
вспомогательной оси
Q163
Отклонение диаметра
