Циклы измерительных щупов: автоматический контроль заготовки
15.2 БАЗОВАЯ ПЛОСКОСТЬ (цикл 0, DIN/ISO: G55, версия ПО 17)
15
400
TNC 620 | Рук/оводствопользователя Программированиециклов | 5/2015
15.2
БАЗОВАЯ ПЛОСКОСТЬ (цикл 0,
DIN/ISO: G55, версия ПО 17)

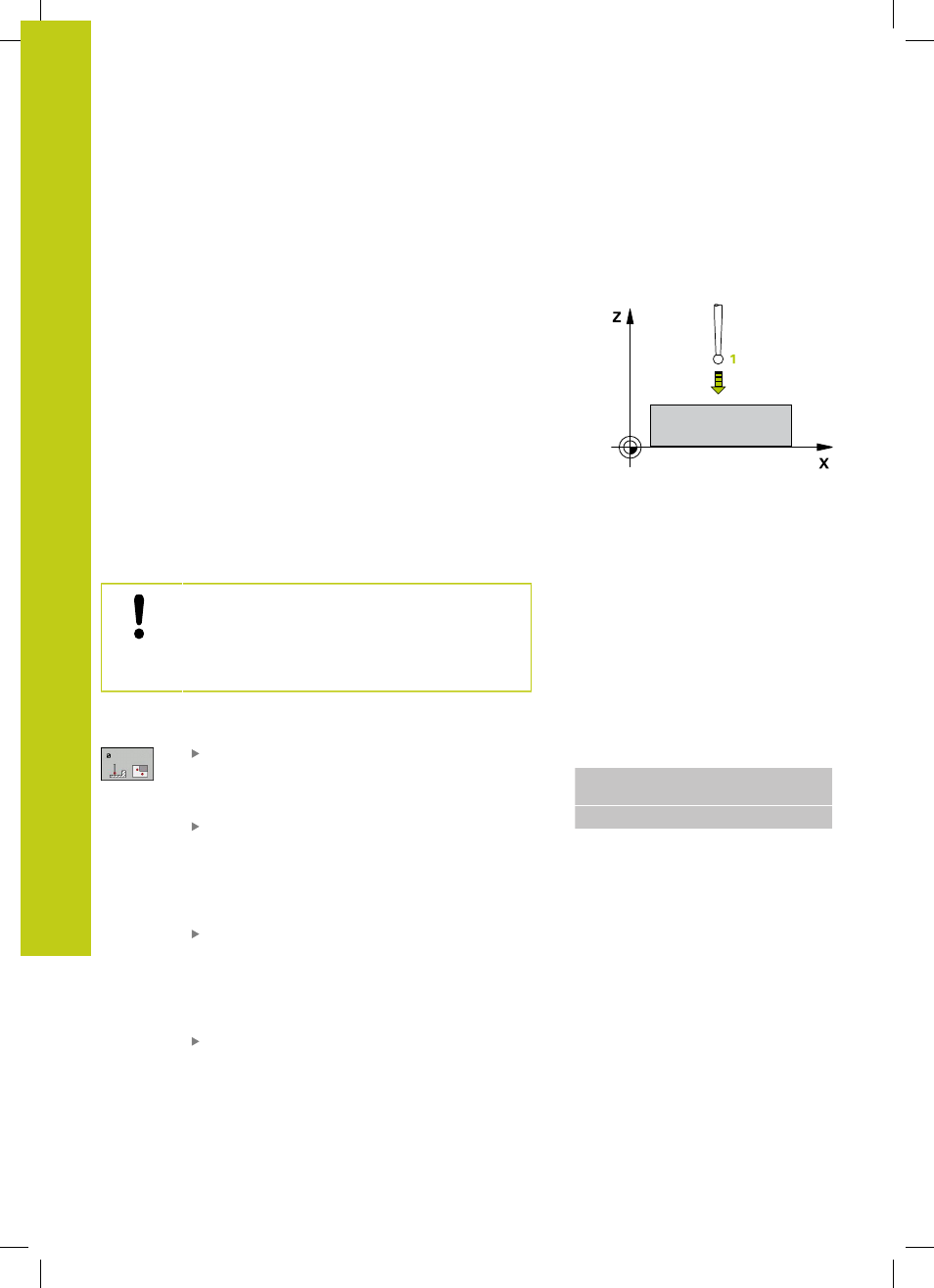

Ход цикла
1 Измерительный щуп перемещается на ускоренной подаче
(значение из колонки FMAX) в запрограммированную в цикле
предварительную позицию
1
.
2 Измерительный щуп проводит процедуру измерения
с подачей для измерения (колонка F). Направление
измерения задается в цикле
3 После захвата позиции, зонд перемещается обратно к точке
старта зондирования и записывает измеренную координату
в параметре Q. Дополнительно ЧПУ сохраняет координату
положения, в которой находится измерительный щуп в
момент выдачи сигнала переключения, в параметрах с Q115
по Q119. Для значений в этих параметрах система ЧПУ не
учитывает длину и радиус щупа
Учитывайте при программировании!
Внимание опасность столкновения!
Позиционируйте измерительный щуп
таким образом, чтобы при подводе к
запрограммированному положению не произошло
столкновения.
Параметры цикла
Номер параметра для результата
: введите
номер Q-параметра, которому присваивается
значение координаты. Диапазон ввода от 0 до
1999
Ось измерения/направление измерения
:
введите ось измерения с помощью клавиши
выбора оси или с клавиатуры ASCII, а также
введите знак для направления измерения.
Подтвердите с помощью кнопки ENT. Диапазон
ввода всех осей ЧПУ
Заданное значение положения
: введите
все координаты для предварительного
позиционирования измерительного щупа с
помощью клавиш выбора оси или через ASCII-
клавиатуру. Диапазон ввода от -99999.9999 до
99999.9999
Завершите ввод: Нажмите кнопку ENT
NC-кадры
67 TCH PROBE 0.0 ОПОРНАЯ
ПЛОСКОСТЬ Q5 X-
68 TCH PROBE 0.1 X+5 Y+0 Z-5
