РЕЗЬБОФРЕЗЕРОВАНИЕ СВЕРЛЕНИЕМ с винтовыми зубцами
(Цикл 265, DIN/ISO: G265, версия ПО 19)
4.9
4
TNC 620 | Рук/оводствопользователя Программированиециклов | 5/2015
125

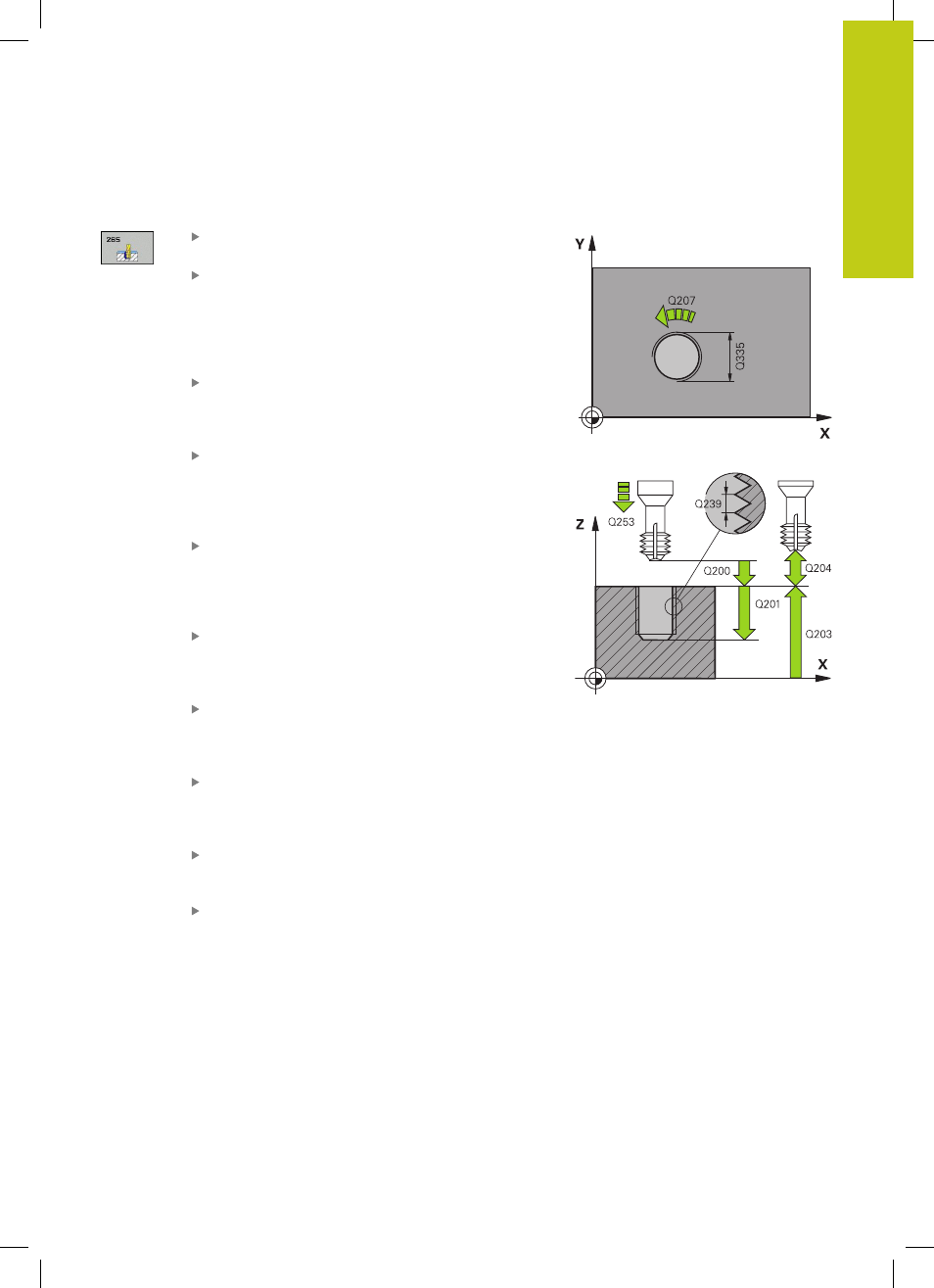

Параметры цикла
Заданный диаметр
Q335: диаметр резьбы.
Диапазон ввода: от 0 до 99999,9999
Шаг резьбы
Q239: шаг резьбы. Символ
определяет направление резьбы - вправо или
влево:
+
= правая резьба
–
= левая резьба
Диапазон ввода от -99.9999 до 99.9999
Глубина резьбы
Q201 (в инкрементах):
расстояние между поверхностью заготовки и
дном резьбы. Диапазон ввода от -99999.9999 до
99999.9999
Подача предварительного позиционирования
Q253: скорость перемещения инструмента
при врезании в заготовку или при выходе из
заготовки в мм/мин Диапазон ввода: от 0 до
99999,9999 или через FMAX, FAUTO
Глубина с торцевой стороны
Q358 (в
инкрементах): расстояние между поверхностью
заготовки и вершиной инструмента во время
зенкерования с торцевой стороны. Диапазон
ввода от -99999.9999 до 99999.9999
Сдвиг зенкерования с торца
Q359 (в
приращениях): Расстояние, на которое ЧПУ
перемещает заготовку из середины. Диапазон
ввода: от 0 до 99999,9999
Процесс зенкерования
Q360: Осуществление
фазы
0
= перед нарезанием резьбы
1
= после нарезания резьбы
Безопасное расстояние
Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода: от 0 до
99999,9999
Коорд. поверхности заготовки
Q203
(абсолютная): координата поверхности заготовки.
Диапазон ввода от -99999.9999 до 99999.9999
2-ое безопасное расстояние
Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода: от 0 до 99999,9999
