Циклы измерительных щупов: автоматическая установка точек
привязки
14.9 ОПОРНАЯ ТОЧКА ВНУТРЕННИЙ УГОЛ (Цикл 415, DIN/ISO: G415,
версия ПО 17)
14
372
TNC 620 | Рук/оводствопользователя Программированиециклов | 5/2015

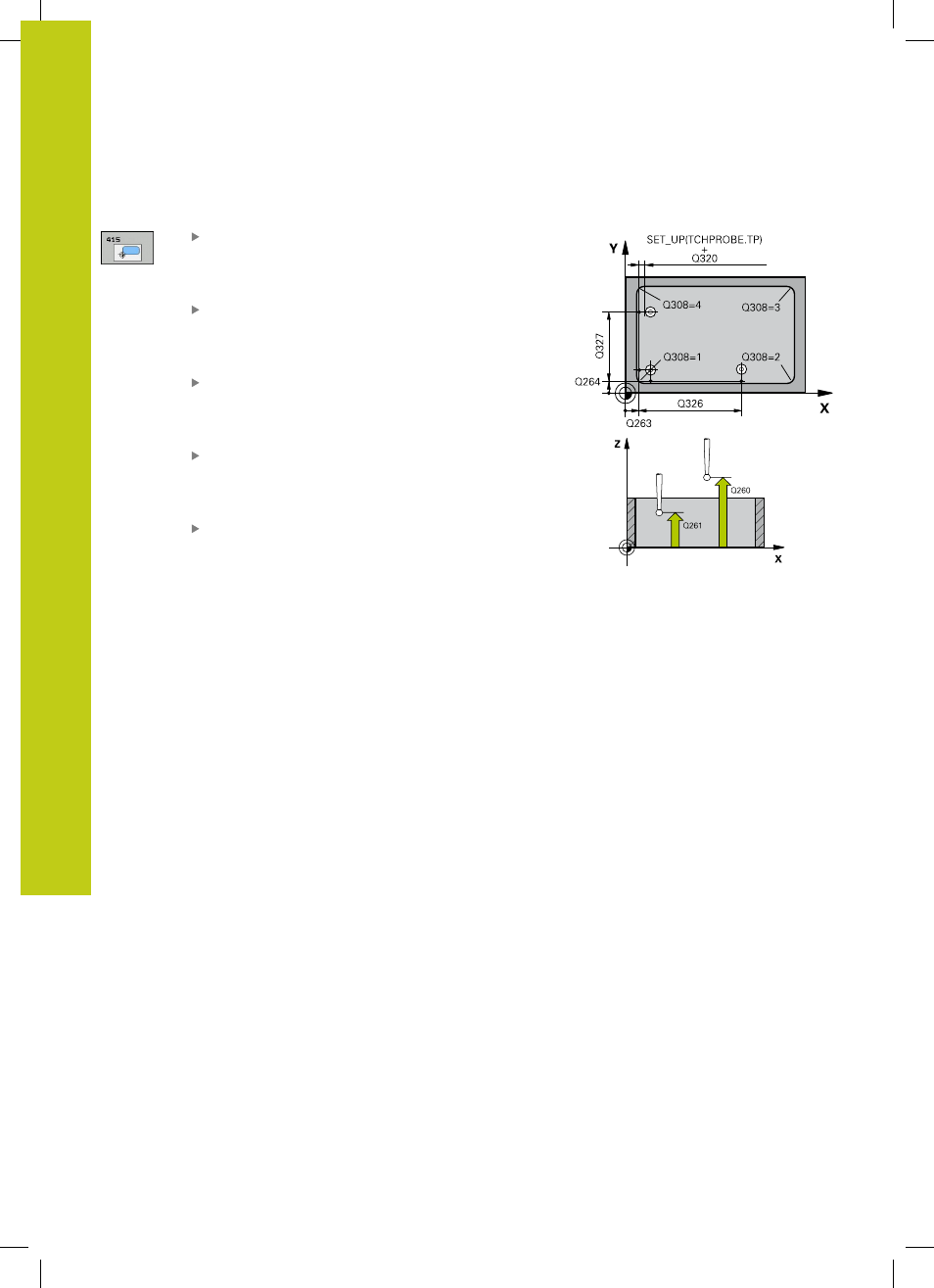

Параметры цикла
1 точка измерения по 1 оси
Q263 (абсолютная):
координата первой точки измерения по главной
оси плоскости обработки. Диапазон ввода от
-99999.9999 до 99999.9999
1 точка измерения по 2 оси
Q264 (абсолютная):
координата первой точки измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
Расстояние 1-я ось
Q326 (в приращениях):
расстояние между первой и второй точкой
измерения по главной оси плоскости обработки.
Диапазон ввода от 0 до 99999.9999
Расстояние 2-я ось
Q327 (в приращениях):
расстояние между второй и третьей точкой
измерения по вспомогательной оси плоскости
обработки. Диапазон ввода от 0 до 99999.9999
Угол
Q308: номер угла, в который ЧПУ должна
установить точку привязки. Диапазон ввода от 1
до 4
