Циклы обработки: нарезание резьбы / резьбофрезерование
4.3
НАРЕЗАНИЕ РЕЗЬБЫ без компенсатора GS (цикл 207, DIN/
ISO: G207)
4
104
TNC 620 | Рук/оводствопользователя Программированиециклов | 5/2015

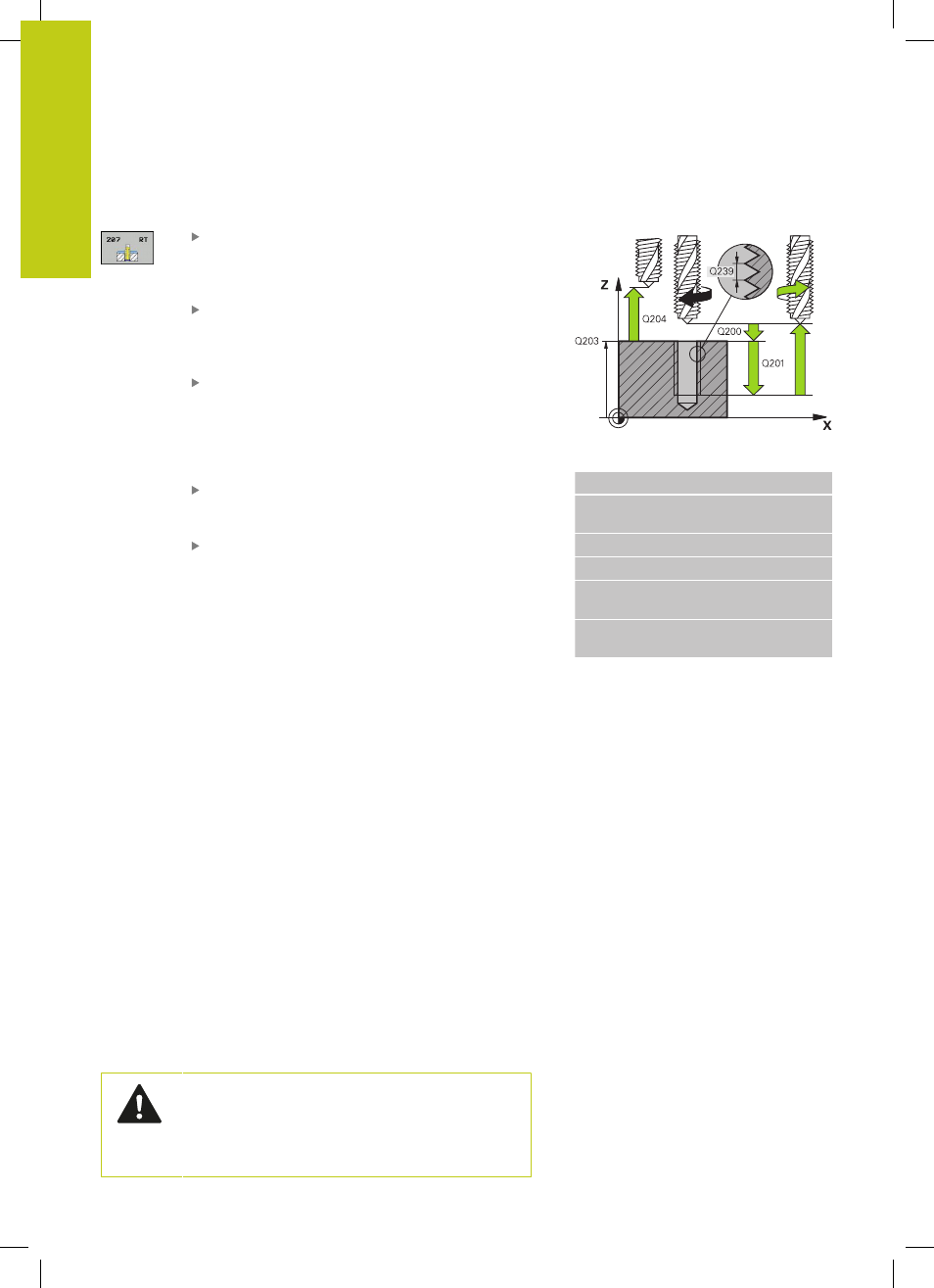

Параметры цикла
Безопасное расстояние
Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода: от 0 до
99999,9999
Глубина резьбы
Q201 (в инкрементах):
расстояние между поверхностью заготовки и
дном резьбы. Диапазон ввода от -99999.9999 до
99999.9999
Шаг резьбы
Q239: шаг резьбы. Символ
определяет направление резьбы - вправо или
влево:
+
= правая резьба
–
= левая резьба
Диапазон ввода от -99.9999 до 99.9999
Коорд. поверхности заготовки
Q203
(абсолютная): координата поверхности заготовки.
Диапазон ввода от -99999.9999 до 99999.9999
2-ое безопасное расстояние
Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода: от 0 до 99999,9999
Кадры УП
26 CYCL DEF 207 NAREZANIE REZBI GS
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-20
;ГЛУБИНА РЕЗЬБЫ
Q239=+1
;ШАГ РЕЗЬБЫ
Q203=+25
;КООРДИНАТНАЯ
ПЛОСКОСТЬ
Q204=50
;2-ОЕ БЕЗОПАСНОЕ
РАССТ.
Выход из материала при прерывании программы
Выход из материала в ручном режиме
Если вы хотите прервать процесс нарезания внешней
резьбы, нажмите кнопку NC-стоп. В нижней панели Softkey
появится клавиша Softkey для выхода из резьбы. При
нажатии на данную клавишу Softkey и клавишу NC-Start
инструмент выходит из отверстия в начальную точку
обработки. Шпиндель останавливается автоматически и
система ЧПУ выдает сообщение.
Выход из материала в режиме работы Выполнение
программы в автоматическом режиме, Покадровое
выполнение программы
Если вы хотите прервать процесс нарезания внешней
резьбы, нажмите кнопку NC-стоп, а затем ВНУТРЕННИЙ
СТОП. Система ЧПУ отобразит клавишу Softkey
ПЕРЕМЕЩЕНИЕ ВРУЧНУЮ
. После нажатия ПЕРЕМЕЩЕНИЕ
ВРУЧНУЮ
можно вывести инструмент из материала по
активной оси шпинделя. Если после перерыва необходимо
возобновить обработку, нажмите клавишу Softkey ПОДВОД К
ПОЗИЦИИ
и NC-старт. ЧПУ перемещает инструмент снова в
начальную точку.
Вы можете перемещать инструмент при
выходе из материала как в положительном,
так и отрицательном направлении по оси
инструмента. Помните, что при выходе из
материала существует опасность столкновения!
