РАЗВОРОТ ПЛОСКОСТИ ОБРАБОТКИ через два отверстия (Цикл
402, DIN/ISO: G402, версия ПО 17)
13.4
13
TNC 620 | Рук/оводствопользователя Программированиециклов | 5/2015
321

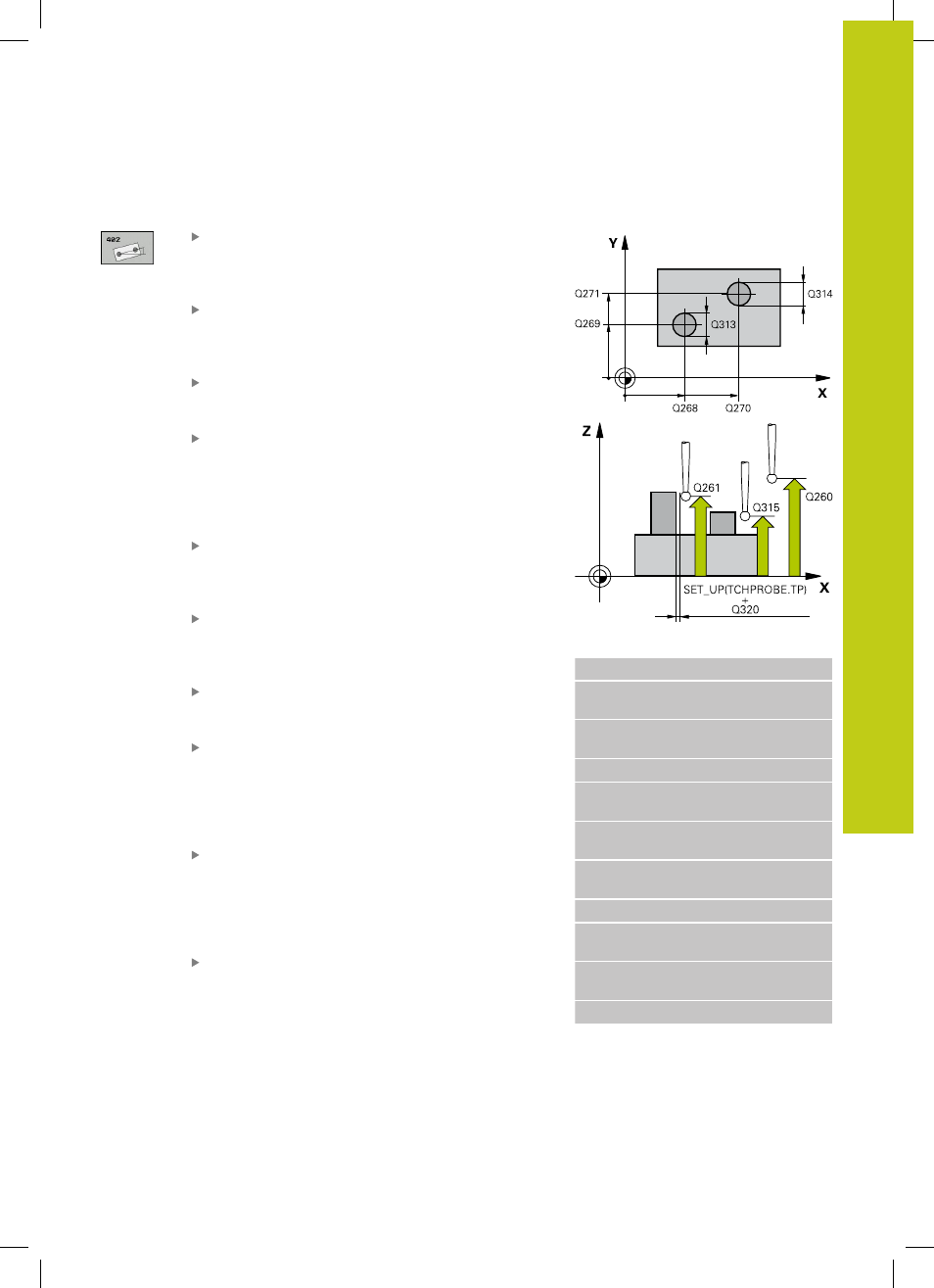

Параметры цикла
1. Остров: Середина 1-ой оси
Q268
(абсолютная): Центр первого острова на главной
оси области обработки. Диапазон ввода от
-99999.9999 до 99999.9999
1 остров: центр по 2-й оси
Q269 (абсолютно):
центр первого острова по вспомогательной
оси плоскости обработки. Диапазон ввода от
-99999.9999 до 99999.9999
Диаметр острова 1
Q313: приблизительный
диаметр первого острова. Введите завышенное
значение. Диапазон ввода от 0 до 99999.9999
Высота измерения острова 1 по оси щупа
Q261 (абсолютная): координата центра сферы
(=точки контакта) по оси измерительного щупа,
на которой должно производиться измерение
острова 1. Диапазон ввода от -99999.9999 до
99999.9999
2 остров: центр по 1-ой оси
Q270 (абсолютно):
центр второго острова по главной оси плоскости
обработки. Диапазон ввода от -99999.9999 до
99999.9999
2 остров: центр по 2-ой оси
Q271 (абсолютно):
центр второго острова по вспомогательной
оси плоскости обработки. Диапазон ввода от
-99999.9999 до 99999.9999
Диаметр острова 2
Q314: приблизительный
диаметр второго острова. Введите завышенное
значение. Диапазон ввода от 0 до 99999.9999
Высота измерения острова 2 по оси щупа
Q315 (абсолютная): координата центра сферы
(=точки контакта) по оси измерительного щупа,
на которой должно производиться измерение
острова 2. Диапазон ввода от -99999.9999 до
99999.9999
Безопасное расстояние
Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон ввода
от 0 до 99999.9999
Безопасная высота
Q260 (абсолютная):
координата оси измерительного щупа, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно.
Диапазон ввода от -99999.9999 до 99999.9999
Кадры УП
5 TCH PROBE 402 ROT 2 ЦАПФЫ
Q268=-37
;1. СЕРЕДИНА 1-ОЙ
ОСИ
Q269=+12
;1. СЕРЕДИНА 2-ОЙ
ОСИ
Q313=60
;ДИАМЕТР ЦАПФА 1
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
1
Q270=+75
;2. СЕРЕДИНА 1-ОЙ
ОСИ
Q271=+20
;2. СЕРЕДИНА 2-ОЙ
ОСИ
Q314=60
;ДИАМЕТР ЦАПФА 2
Q315=-5
;ВЫСОТА ИЗМЕРЕНИЯ
2
Q320=0
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q260=+20
;БЕЗОПАСНАЯ ВЫСОТА
