ОПОРНАЯ ТОЧКА ОСЬ ИЗМЕРЕНИЯ (Цикл 417, DIN/ISO: G417,
версия ПО 17)
14.11
14
TNC 620 | Рук/оводствопользователя Программированиециклов | 5/2015
381

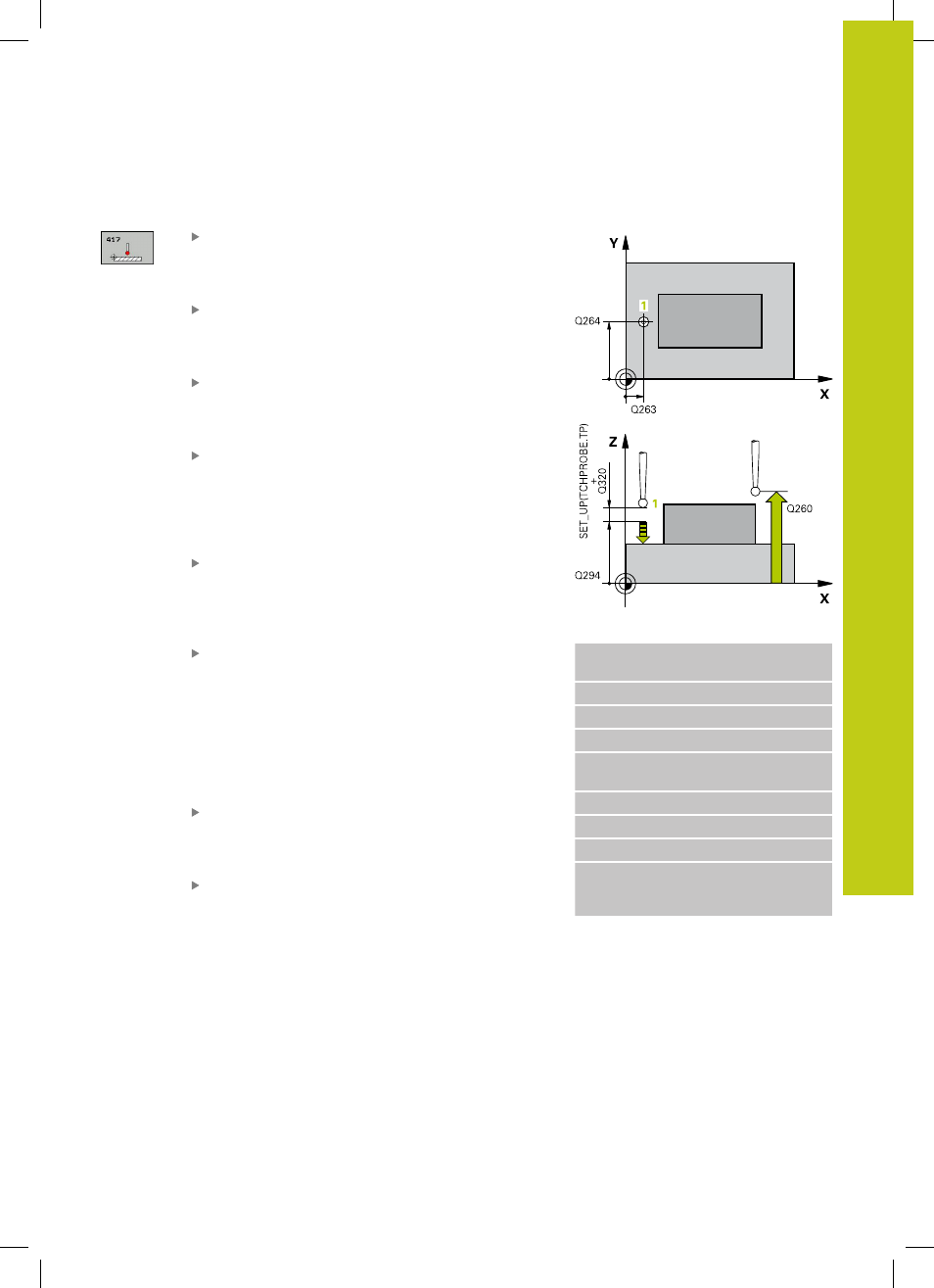

Параметры цикла
1 точка измерения по 1 оси
Q263 (абсолютная):
координата первой точки измерения по главной
оси плоскости обработки. Диапазон ввода от
-99999.9999 до 99999.9999
1 точка измерения по 2 оси
Q264 (абсолютная):
координата первой точки измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
1 точка измерения по 3 оси
Q294 (абсолютная):
координата первой точки измерения по оси
измерительного щупа Диапазон ввода от
-99999.9999 до 99999.9999
Безопасное расстояние
Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон ввода
от 0 до 99999.9999
Безопасная высота
Q260 (абсолютная):
координата оси измерительного щупа, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно.
Диапазон ввода от -99999.9999 до 99999.9999
Номер нулевой точки в таблице
Q305: задайте
номер в таблице нулевых точек/предустановок,
под которым ЧПУ должна сохранить координату.
Если Q303=1: При вводе Q305=0 ЧПУ задает
индикацию таким образом, что новая точка
привязки находится на измеряемой поверхности.
Если Q303=0: При вводе Q305=0 система ЧПУ
описывает строку 0 таблицы нулевых точек.
Диапазон ввода от 0 до 99999
Новая точка привязки
Q333 (абсолютная):
координата, в которой ЧПУ должна установить
точку привязки. Базовая настройка = 0. Диапазон
ввода от -99999,9999 до 99999,9999
Передача результатов измерения (0,1)
Q303:
задает, следует ли сохранить полученную точку
привязки в таблице нулевых точек или в таблице
предустановок:
-1
: Не использовать! Задается системой ЧПУ при
считывании старых программ (смотри "Общие
черты всех циклов измерительных щупов при
установке точки привязки", Стр. 337)
0
: Записать рассчитанную точку привязки в
активную таблицу нулевых точек. Опорной
системой является активная система координат
заготовки.
1
: записать полученную точку привязки в таблицу
предустановок. Базовой системой является
система координат станка (REF-система)
Кадры УП
5 TCH PROBE 417 ТОЧКА ПРИВЯЗКИ
К ОСИ ИЗМЕРИТЕЛЬНОГО ЩУПА
Q263=+25
;1. ТОЧКИ 1. ОСИ
Q264=+25
;1. ТОЧКИ 2. ОСИ
Q294=+25
;1. ТОЧКИ 3. ОСИ
Q320=0
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q260=+50
;БЕЗОПАСНАЯ ВЫСОТА
Q305=0
;№ В ТАБЛИЦЕ
Q333=+0
;ОПОРНАЯ ТОЧКА
Q303=+1
;ПЕРЕДАЧА
РЕЗУЛЬТАТОВ
ИЗМЕРЕНИЯ
