Циклы измерительных щупов: специальные функции
16.5 Отображение значений калибровки
16
448
TNC 620 | Рук/оводствопользователя Программированиециклов | 5/2015
16.5
Отображение значений калибровки

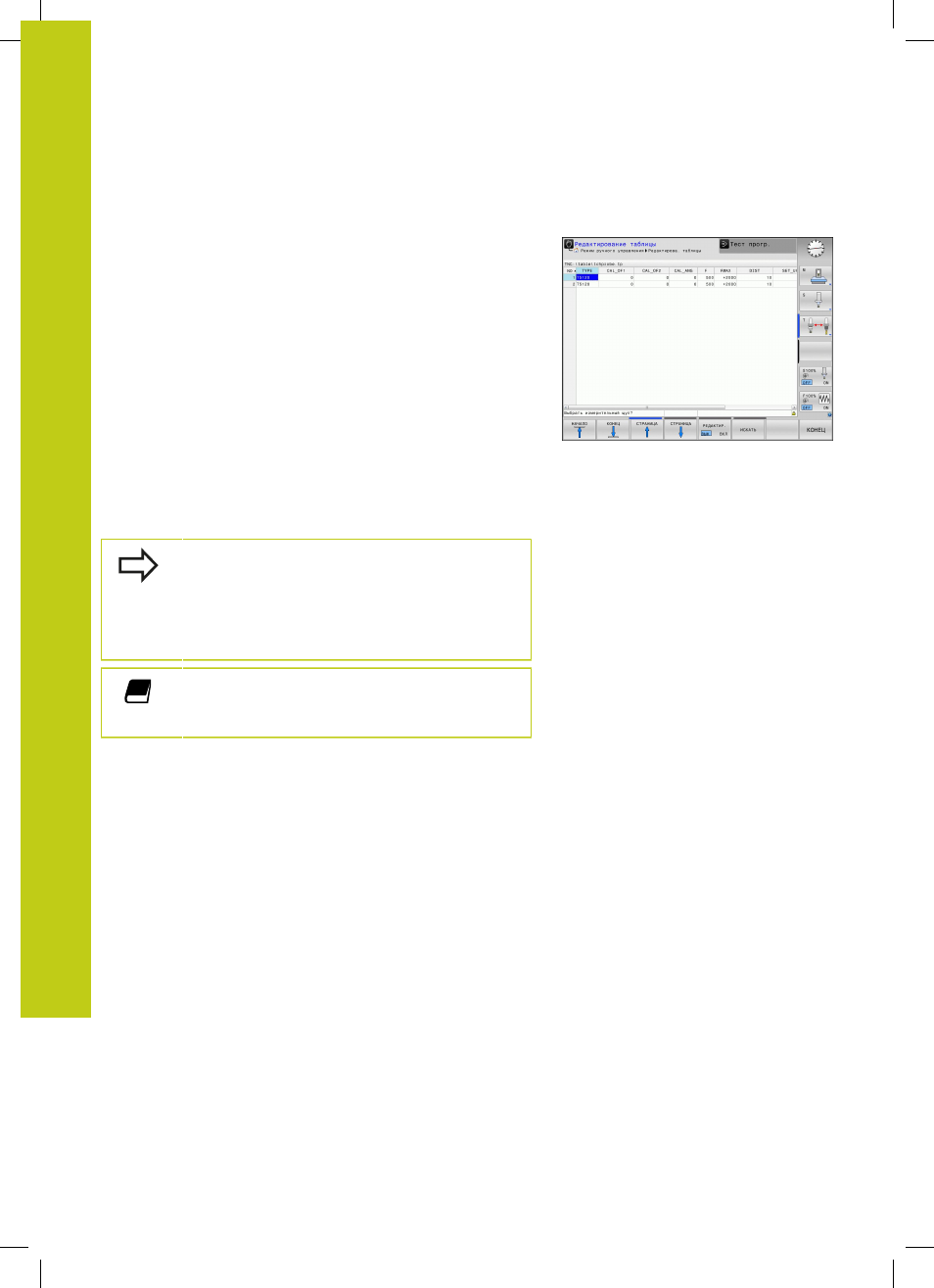

Система ЧПУ сохраняет рабочую длину и рабочий радиус щупа
в таблице инструмента. Смещение центра измерительного
щупа ЧПУ сохраняет в таблице измерительного щупа, в
столбцах CAL_OF11 (главная ось) и CAL_OF2 (вспомогательная
ось). Для вывода сохраненных значений на экран нажмите
клавишу Softkey "Таблица изм. щупа".
В процессе калибровки автоматически генерируется протокол
измерений. Данный протокол называется TCHPRAUTO.html.
Файл сохраняется в том же каталоге, что и исходный файл.
Отобразить протокол измерения на системе ЧПУ можно через
браузер. Если в программе используются несколько циклов
для калибровки измерительного щупа, то все протоколы
измерения сохраняются в файле TCHPRAUTO.html. В случае
выполнения цикла измерительного щупа в режиме работы
"Ручное управление", система ЧПУ сохраняет протокол
измерения в файле TCHPRMAN.html. Файл сохраняется в
каталоге ЧПУ: \ *.
Обратите внимание на то, чтобы при
использовании измерительного щупа был активен
правильный номер инструмента независимо
от того, будет ли цикл измерительного щупа
отработан в автоматическом режиме или в
режиме ручного управления.
Дополнительную информацию об этой
функции можно посмотреть в руководстве по
программированию циклов.
