HEIDENHAIN iTNC 530
53
1.3
Программиров
ание
перв
ой
части
Создание программы циклов

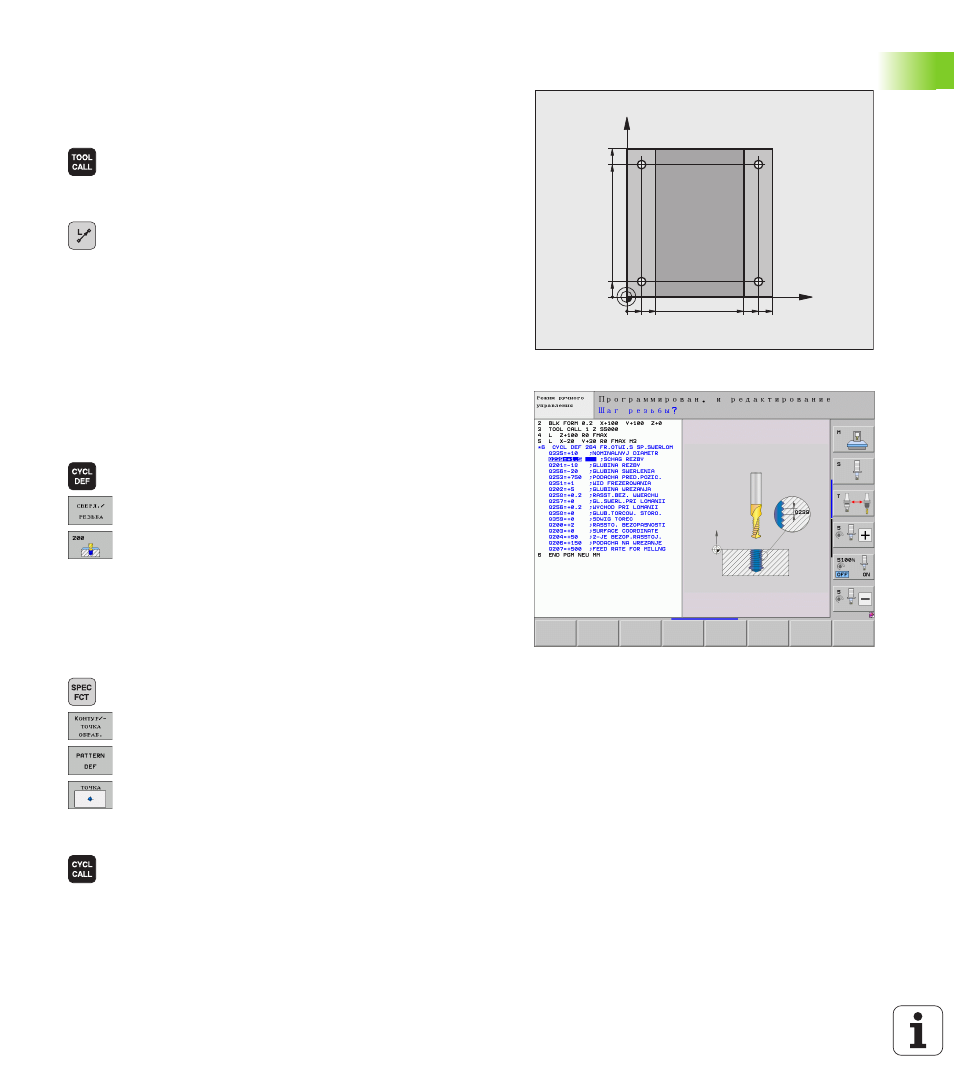

Отверстия, показанные на рисунке справа (глубина 20 мм),
следует проделывать с помощью стандартного цикла сверления.
Определение заготовки уже было сделано оператором.
U
Вызов инструмента: введите все данные
инструмента. Каждый раз подтверждайте ввод
кнопкой ENT, не забывайте указывать ось
инструмента
U
Отвод инструмента: нажмите оранжевую клавишу
оси Z, чтобы обеспечить вывод из материала на
оси инструмента, и введите значение для
позиции, к которой подводится инструмент,
например, 250. Подтвердите ввод кнопкой ENT
U
Корр. на радиус: RL/RR/без коррекции?,
подтвердите кнопкой ENT: коррекция на радиус не
активируется
U
Подача F=? подтвердите кнопкой ENT:
перемещение на ускоренном ходу (FMAX)
U
Дополнительная функция M? подтвердите
клавишей END: система ЧПУ сохранит введенный
кадр перемещения
U
Вызов меню циклов
U
Индикация циклов сверления
U
Выбор стандартного цикла сверления 200: ЧПУ
запускает диалоговое окно определения
параметров цикла. Поэтапно вводите параметры,
запрашиваемые ЧПУ, каждый раз подтверждая
ввод кнопкой ENT. В правой части дисплея ЧПУ
дополнительно выполняется показ графики,
используемой для отображения
соответствующего параметра цикла
U
Вызов меню специальных функций
U
Индикация функций для обработки точек
U
Выбор определения образца
U
Выбор ввода точек: введите координаты 4 точек,
каждый раз подтверждая ввод кнопкой ENT.
После ввода данных четвертой точки сохраните
кадр в памяти нажатием кнопки END
U
Индикация меню для определения вызова цикла
X
Y
20
10
100
100
10
90
90
80
