HEIDENHAIN iTNC 530
523
13.2
Ра
б
о
та
с
пал
етами
при
обрабо
тке
, ориентиров
анной
на
инстр
умент

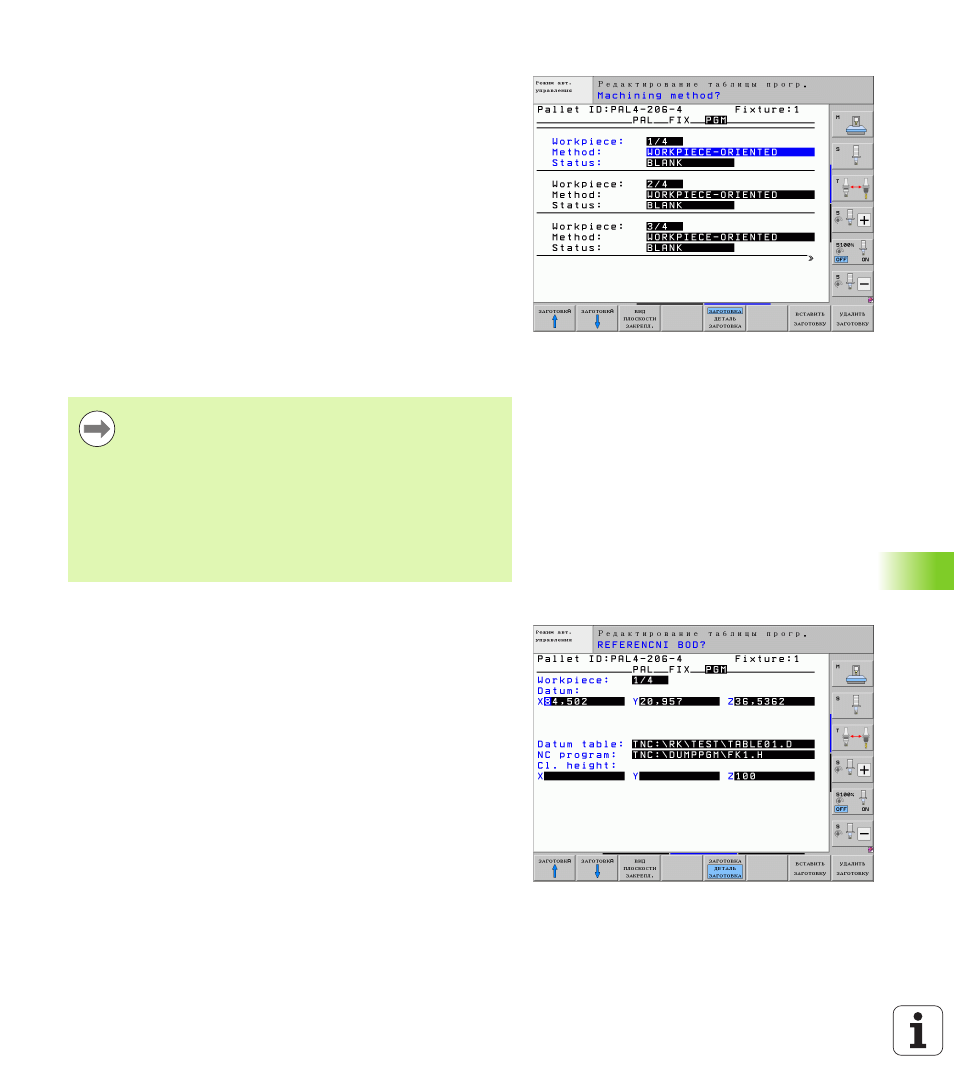

Настройка уровня заготовки
Заготовка: отображается номер заготовки, после косой черты
указывается количество заготовок в пределах данного уровня
зажима
Метод: можно выбирать между методами обработки
WORKPIECE ORIENTED и TOOL ORIENTED. В табличном
представлении запись WORKPIECE ORIENTED отображается
как WPO, а TOOL ORIENTED - как TO.
C помощью Softkey ОБЪЕДИНИТЬ/РАЗДЕЛИТЬ обозначаются
заготовки, которые учитываются при обработке,
ориентированной на инструмент, в расчетах для процесса
работы. Объединенные заготовки отмечаются пунктиром,
разделенные заготовки - сплошной линией. В табличном
представлении объединенные заготовки в столбце МЕТОД
обозначены как CTO.
Состояние: Sofkey ЗАГОТОВКА обозначает заготовку как еще
не обработанную, в поле "Состояние" вводится BLANK.
Используйте Softkey СВОБОДНОЕ МЕСТО, если вы хотите
пропустить заготовку при обработке, в поле "Состояние"
появится EMPTY
Настройка деталей на уровне заготовки
Заготовка: отображается номер заготовки, после косой черты
указывается количество заготовок в пределах данного уровня
зажима или уровня палеты
Нулевая точка: введите нулевую точку для заготовки
Таблица нулевых точек: введите название и путь к таблице
нулевых точек, действительных для обработки заготовки. Если
для всех заготовок используется одна и та же таблица нулевых
точек, введите имя и путь на уровне палеты или зажима. Эти
данные автоматически присваиваются уровню заготовки.
NC-программа: введите путь к NC-программе, которая нужна
для обработки заготовки
Безоп. высота: (в качестве опции): безопасная позиция для
отдельных осей относительно заготовки. Подвод к указанным
позициям выполняется только в том случае, если в NC-макросе
эти значения были считаны и запрограммированы
соответствующим образом.
Настройте метод и состояние на уровне палет или на
уровне зажимов, вводимые данные присваиваются
всем связанным с ними заготовкам.
Если на одном уровне существует несколько
вариантов заготовок, заготовки, относящиеся к одному
варианту, должны быть указаны друг за другом. При
обработке. ориентированной на инструмент, заготовки
соответствующего варианта можно обозначать с
помощью Softkey ОБЪЕДИНИТЬ/РАЗДЕЛИТЬ и
обрабатывать группами.
