Инструкция по эксплуатации HEIDENHAIN iTNC 530 (606 42x-01)
Страница 462
462
Программирование: многоосевая обработка
12.2 PLANE-
ф
ункция
:
нак
л
он
пл
о
ск
о
сти
обрабо
тки
(
ПО
-опция
1)

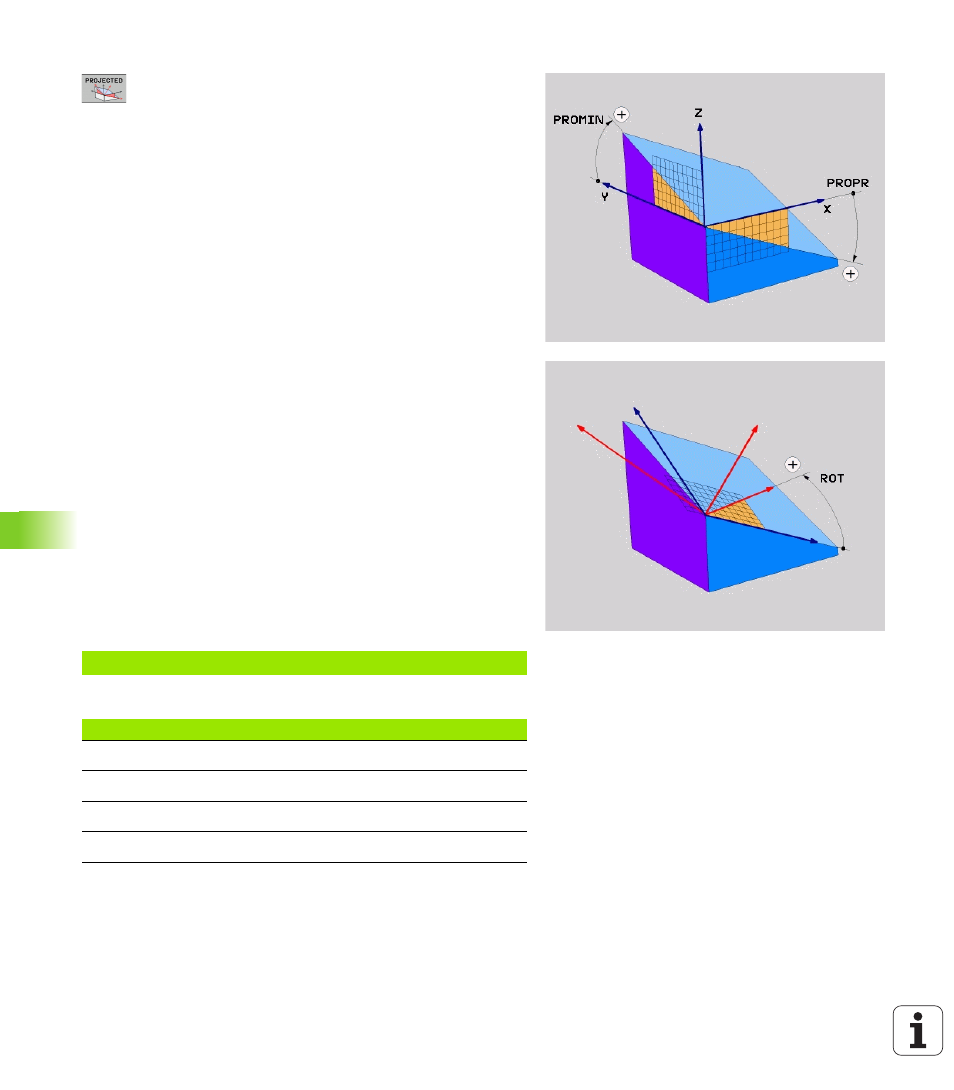

Параметры ввода
U
Угол проекции в 1-й плоскости координат?: угол,
образующийся при проецировании наклонной
плоскости обработки на 1-ю плоскость координат
фиксированной системы координат станка (ZX,
где Z - ось инструмента, см. рис. справа вверху).
Диапазон ввода от -89.9999° до +89.9999°. Ось 0°
- это главная ось активной плоскости обработки
(ось X, если ось Z - это ось инструмента,
положительное направление осей, см. рис. справа
вверху)
U
Угол проекции 2-й плоскости координат?: угол,
образующийся при проецировании на 2-ю
плоскость координат фиксированной системы
координат станка (плоскость YZ, где Z - ось
инструмента, см. рис. справа вверху). Диапазон
ввода от -89.9999° до +89.9999°. Ось 0° - это
вспомогательная ось активной плоскости
обработки (ось Y, где Z - ось инструмента)
U
ROT-угол наклонной плоскости?: поворот
наклонной системы координат вокруг наклонной
оси инструмента (логически соответствует
вращению при помощи цикла 10 ПОВОРОТ). С
помощью угла вращения можно простым
способом определить направление главной оси
плоскости обработки (оси X, если осью
инструмента является Z, и оси Z, если осью
инструментов является ось Y, см. рис. справа в
центре). Диапазон ввода от 0° до +360°
U
Продолжите работу, перейдя к свойствам
позиционирования (смотри „Задать процедуру
работы PLANE-функции при позиционировании”
NC-кадр
Используемые сокращения
5 PLANE PROJECTED PROPR+24 PROMIN+24 ROT+30 .....
Сокращение
Значение
PROJECTED
Англ. projected = спроецированный
PROPR
principle plane: главная плоскость
PROMIN
minor plane: вспомогательная плоскость
ROT
Англ. rotation: вращение
