Инструкция по эксплуатации HEIDENHAIN iTNC 530 (606 42x-01)
Страница 227
HEIDENHAIN iTNC 530
227
6.4
Движ
ение
по
траект
ории
–
декар
товы
к
оор
динаты

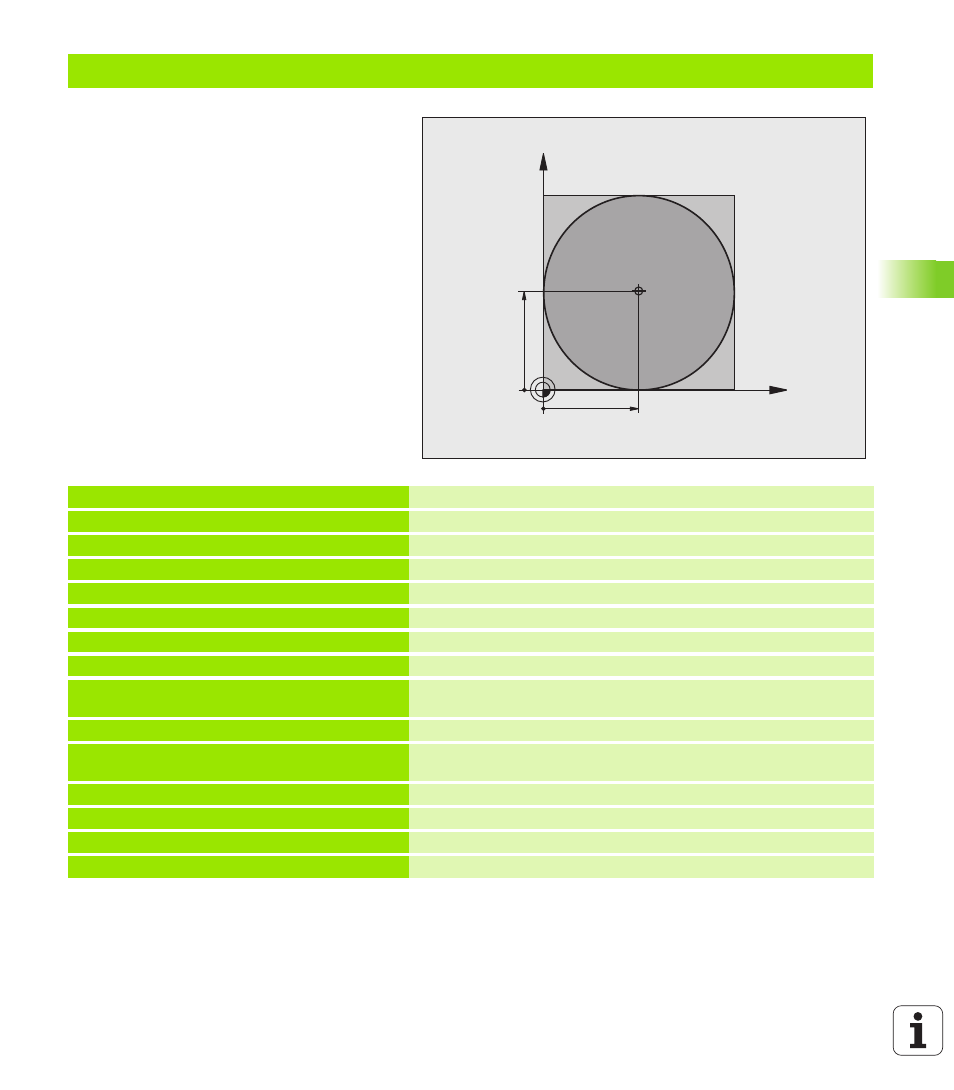

Пример: круг в декартовой системе
0 BEGIN PGM C-CC MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S3150
Вызов инструмента
4 CC X+50 Y+50
Определение центра окружности
5 L Z+250 R0 FMAX
Отвод инструмента
6 L X-40 Y+50 R0 FMAX
Предварительное позиционирование инструмента
7 L Z-5 R0 F1000 M3
Перемещение на глубину обработки
8 APPR LCT X+0 Y+50 R5 RL F300
Подвод к начальной точке окружности по круговой траектории с
плавным
переходом
9 C X+0 DR-
Подвод к конечной точке окружности (=начальной точке
окружности)
10 DEP LCT X-40 Y+50 R5 F1000
Отвод от контура по круговой траектории с плавным
переходом
11 L Z+250 R0 FMAX M2
Отвод инструмента, конец программы
12 END PGM C-CC MM
X
Y
50
50
CC
