Инструкция по эксплуатации HEIDENHAIN iTNC 530 (606 42x-01)
Страница 204
204
Программирование: программирование контуров
6.2
Основная
инф
ор
м
ация
о
фу
н
кц
и
я
х
траект
орий

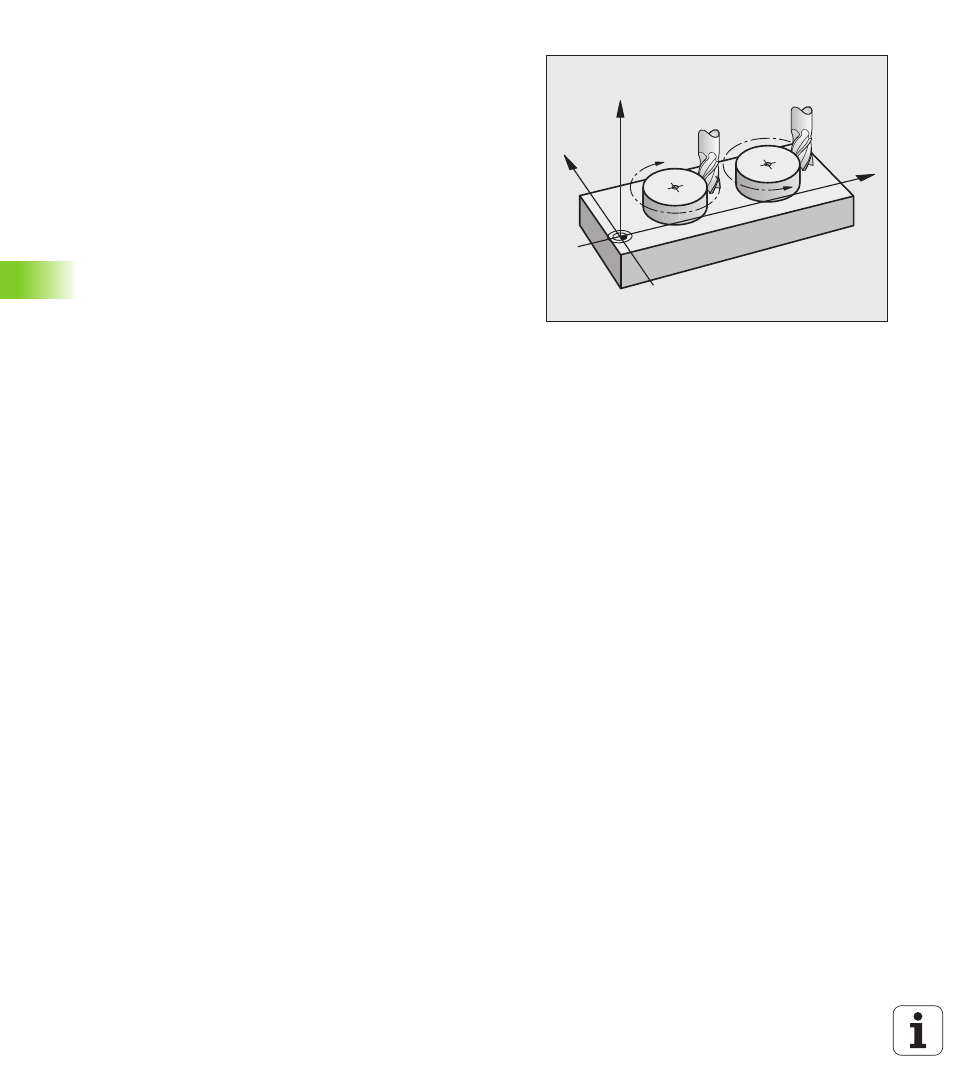

Направление вращения DR при круговых движениях
Для круговых движений без плавного перехода к другим
элементам контура направление вращения вводится следующим
образом:
Вращение по часовой стрелке: DR-
Вращение против часовой стрелки: DR+
Поправка на радиус
Поправка на радиус должна содержаться в том кадре, с которого
начинается обработка первого элемента контура. Не допускается
активация поправки на радиус в кадре для круговой траектории.
Следует задать ее ранее в кадре прямой (смотри „Движение по
траектории – декартовы координаты”, страница 215) или в кадре
подвода (APPR-кадр, смотри „Вход в контур и выход из контура”,
Предварительное позиционирование
К началу программы обработки инструмент следует
предварительно позиционировать так, чтобы исключить
вероятность повреждения инструмента и заготовки.
CC
CC
DR
DR+
X
Z
Y
