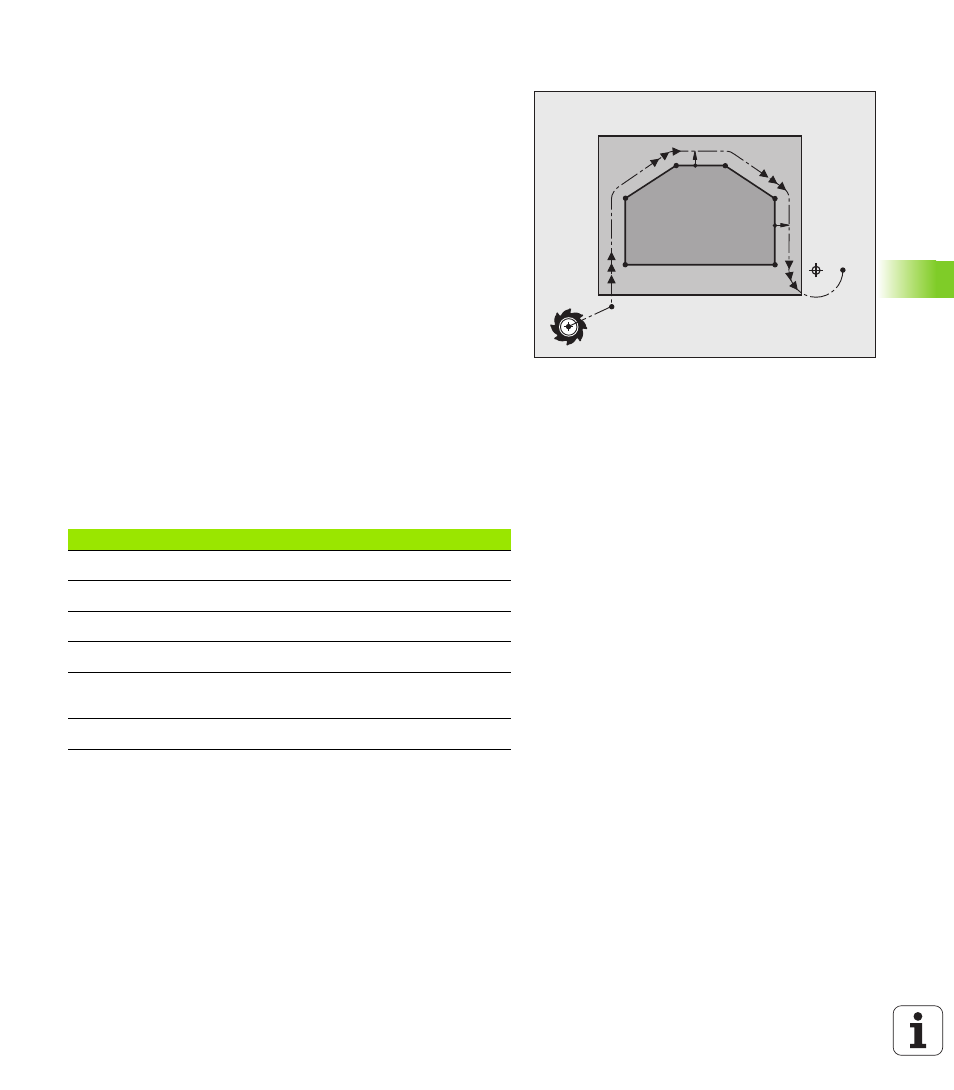

Важные позиции при входе и выходе
Начальная точка P
S
Эта точка программируется непосредственно перед APPR-
кадром. P
s
лежит вне контура, подвод производится без
поправки на радиус (R0).
Вспомогательная точка P
H
Подвод и отвод для некоторых форм траектории выполняется
через вспомогательную точку P
H
, координаты которой система
ЧПУ рассчитывает, исходя из данных APPR- и DEP-кадров.
Система ЧПУ перемещает от текущей позиции к
вспомогательной точке P
H
, заданной в последней подаче. Если
точка была запрограммирована в последнем кадре
позиционирования перед функцией подвода FMAX
(позиционирование на ускоренном ходу), то ЧПУ выполняет
подвод к вспомогательной точке P
H
на ускоренном ходу.
Первая точка контура P
A
и последняя точка контура P
E
Первая точка контура P
A
программируется в APPR-кадре,
последняя точка контура P
E
при помощи любой функции
траектории. Если APPR-кадр содержит также Z-координату,
система ЧПУ перемещает инструмент сначала в плоскости
обработки в точку P
H
, а затем на заданную глубину по его оси.
Конечная точка P
N
Позиция P
N
лежит вне контура и рассчитывается из данных
DEP-кадра. Если DEP-кадр также содержит Z-координату, то
система ЧПУ перемещает инструмент сначала в плоскости
обработки в точку P
H
, а затем поднимает на заданную высоту по
его оси.
P
H
RL
P
S
R0
P
A
RL
P
E
RL
RL
RL
P
N
R0
Краткое обозначение
Значение
APPR
англ. APPRoach = подвод
DEP
англ. DEParture = отвод
L
англ. Line = прямая
C
англ. Circle = окружность
T
Тангенциальный (плавный переход,
по касательной)
N
Нормаль (перпендикуляр)
