Инструкция по эксплуатации HEIDENHAIN iTNC 530 (606 42x-01)
Страница 521
HEIDENHAIN iTNC 530
521
13.2
Ра
б
о
та
с
пал
етами
при
обрабо
тке
, ориентиров
анной
на
инстр
умент

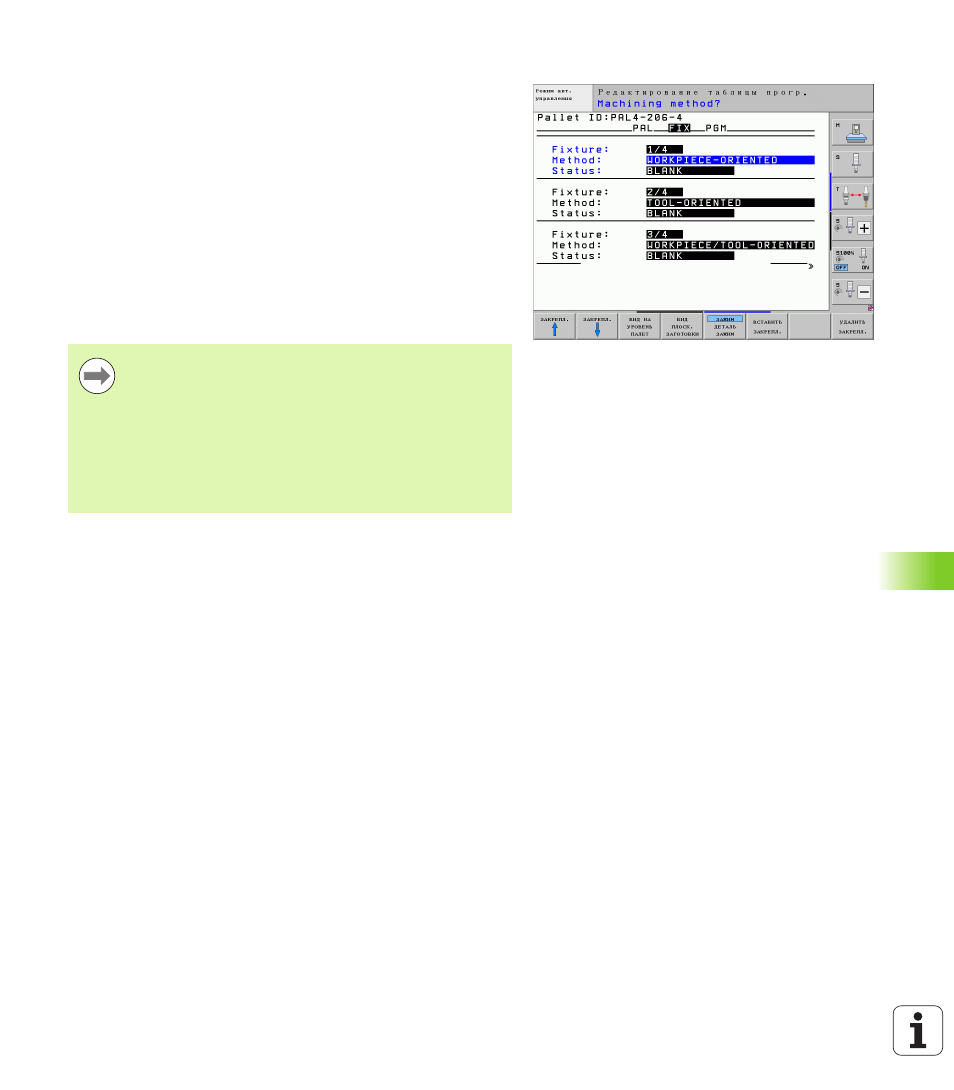

Настройка уровня зажима
Зажим: отображается номер зажима, после косой черты
указывается количество зажимов в пределах данного уровня
Метод: можно выбирать между методами обработки С
ОРИЕНТАЦИЕЙ НА ЗАГОТОВКУ иС ОРИЕНТАЦИЕЙ НА
ИНСТРУМЕНТ. Сделанный оператором выбор переносится на
соответствующий уровень заготовки и в некоторых случаях
используется для перезаписи имеющихся записанных данных.
В табличном представлении запись С ОРИЕНТАЦИЕЙ НА
ЗАГОТОВКУ отображается как WPO, а С ОРИЕНТАЦИЕЙ НА
ИНСТРУМЕНТ - как TO.
C помощью Softkey ОБЪЕДИНИТЬ/РАЗДЕЛИТЬ обозначаются
зажимы, учитываемые при обработке, ориентированной на
инструмент, в расчетах для процесса работы. Объединенные
зажимы отмечаются пунктиром, разделенные зажимы -
сплошной линией. В табличном представлении объединенные
заготовки в столбце МЕТОД обозначены как CTO.
Состояние: Sofkey ЗАГОТОВКА обозначает зажим с
относящимися к нему заготовками как еще не обработанный, в
поле "Состояние" вводится BLANK. Используйте Softkey
СВОБОДНОЕ МЕСТО, если необходимо пропустить зажим во
время обработки, в поле СОСТОЯНИЕ появится EMPTY
Запись С ОРИЕНТАЦИЕЙ НА
ИНСТРУМЕНТ/ЗАГОТОВКУ не может быть
настроена с помощью Softkey, она появляется только
тогда, когда в плоскости заготовки настроены
различные методы обработки для заготовок.
Если метод обработки настраивается на уровне
зажима, записи назначаются на уровень заготовки, и
имеющиеся записанные данные иногда
перезаписываются.
