Программирование: ввод данных из DXF-файлов
7.1
Обрабо
тка
DXF-
файл
ов
(
ПО
-опция
)

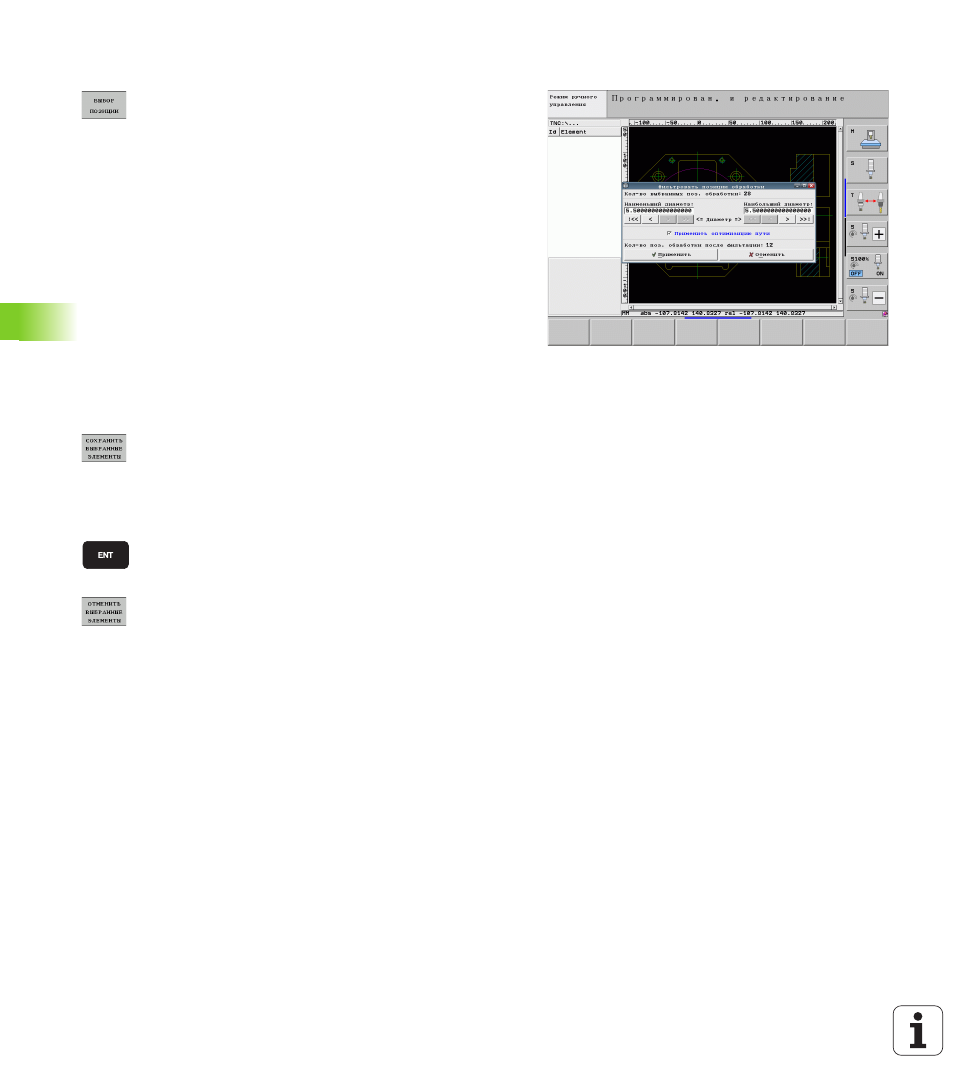

Быстрый выбор позиций отверстий путем выделения
мышью соответствующей области
U
Определение режима для выбора позиций
обработки: система ЧПУ выключает слои,
отображаемые в левом окне, а правое окно
является активным для выбора позиции
U
Левой кнопкой мыши при нажатой клавише Shift
следует расширить границы области, в которую
система ЧПУ должна ввести все центры
окружностей в качестве позиций отверстий:
система ЧПУ открывает окно, в котором отверстия
можно отфильтровать по их размеру
U
Настройте фильтр (смотри „Настройки фильтра”
на странице 270) и подтвердите с помощью
Применить: система ЧПУ вводит выбранные
позиции в левом окне (отображение символа
точки)
U
При необходимости можно отменить выбор уже
отобранных элементов, расширяя какую-либо
область и удерживая при этом клавишу CTRL
нажатой
U
Сохранение выбранных позиций обработки в
файле точек: система ЧПУ показывает окно
перехода, в котором можно ввести любое имя
файла. Базовая настройка: имя DXF-файла. Если
имя DXF-файла содержит умлауты или пробелы,
система ЧПУ заменяет их знаком подчеркивания
U
Подтверждение ввода: система ЧПУ записывает
программу контура в директорию, в которой также
хранится DXF-файл
U
Для выбора других позиций обработки и
сохранения этих позиций в другом файле:
нажмите Softkey ОТМЕНИТЬ ВЫБРАННЫЕ
ЭЛЕМЕНТЫ и выберите их вышеописанным
способом
