HEIDENHAIN iTNC 530
269
7.1
Обрабо
тка
DXF-
файл
ов
(
ПО
-опция
)

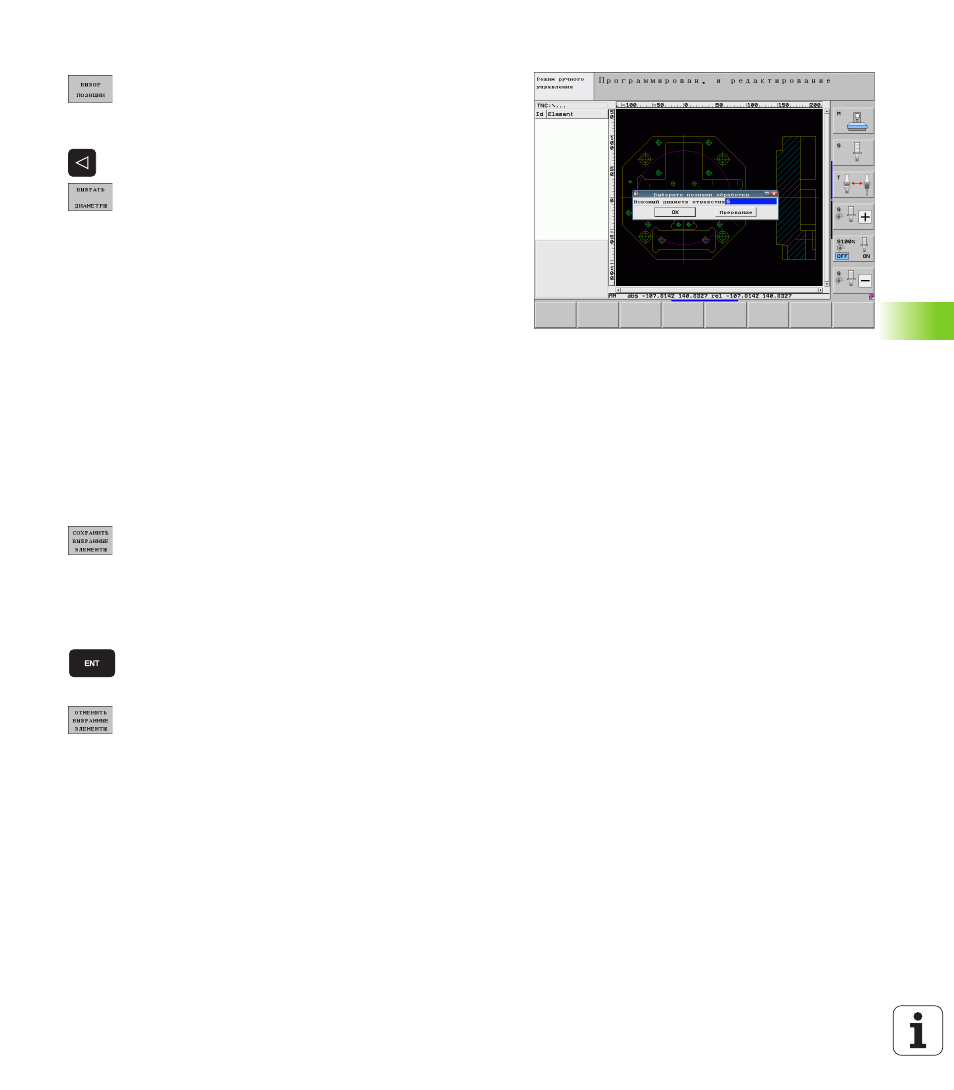

Быстрый выбор позиций отверстий путем ввода диаметра
U
Определение режима для выбора позиций
обработки: система ЧПУ скрывает слои,
отображаемые в левом окне, а правое окно
является активным для выбора позиции
U
Выберите последнюю панель Softkey
U
Откройте диалоговое окно ввода диаметра:
система ЧПУ отобразит всплывающее окно, в
котором можно ввести любой диаметр
U
Введите желаемый диаметр и подтвердите ввод
кнопкой ENT: система ЧПУ выполняет поиск
вводимого диаметра в DXF-файле и затем
активирует окно, в котором выбран диаметр,
ближайший к заданному оператором. Затем
отверстия можно дополнительно отфильтровать
по их размеру
U
Настройте фильтр (смотри „Настройки фильтра”
на странице 270) и подтвердите с помощью
Применить: система ЧПУ вводит выбранные
позиции в левом окне (отображение символа
точки)
U
При необходимости можно отменить выбор уже
отобранных элементов, расширяя какую-либо
область и удерживая при этом клавишу CTRL
нажатой
U
Сохранение выбранных позиций обработки в
файле точек: система ЧПУ показывает окно
перехода, в котором можно ввести любое имя
файла. Базовая настройка: имя DXF-файла. При
наличии в имени файла DXF умлаутов или
пробелов программа заменяет эти знаки
символом подчеркивания.
U
Подтверждение ввода: система ЧПУ записывает
программу контура в директорию, в которой также
хранится DXF-файл
U
Для выбора других позиций обработки и
сохранения этих позиций в другом файле:
нажмите Softkey ОТМЕНИТЬ ВЫБРАННЫЕ
ЭЛЕМЕНТЫ и выберите их вышеописанным
способом
