HEIDENHAIN iTNC 530
245
6.6
Движ
ение
по
траект
о
рии
–
программиров
ание
св
обо
д
ног
о
ко
н
тур
а
FK

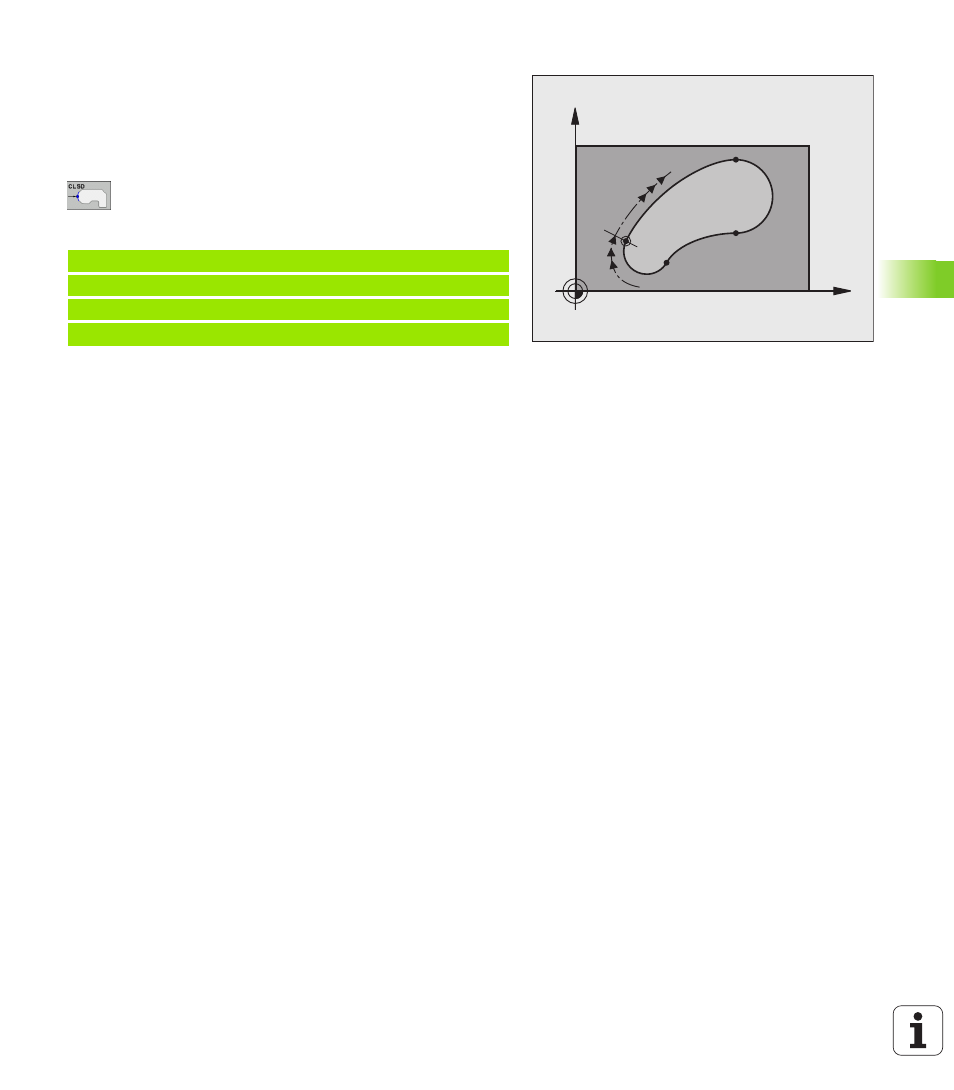

Замкнутые контуры
Клавишей Softkey CLSD помечаются начало и конец замкнутого
контура. Благодаря этому уменьшается количество возможных
решений для последнего элемента контура.
CLSD вводится дополнительно к другим данным о контуре в
первом и последнем кадре FK-фрагмента.
Примеры NC-кадров
X
Y
CLSD+
CLSD
Начало контура:
CLSD+
Конец контура:
CLSD–
12 L X+5 Y+35 RL F500 M3
13 FC DR- R15 CLSD+ CCX+20 CCY+35
...
17 FCT DR- R+15 CLSD-
