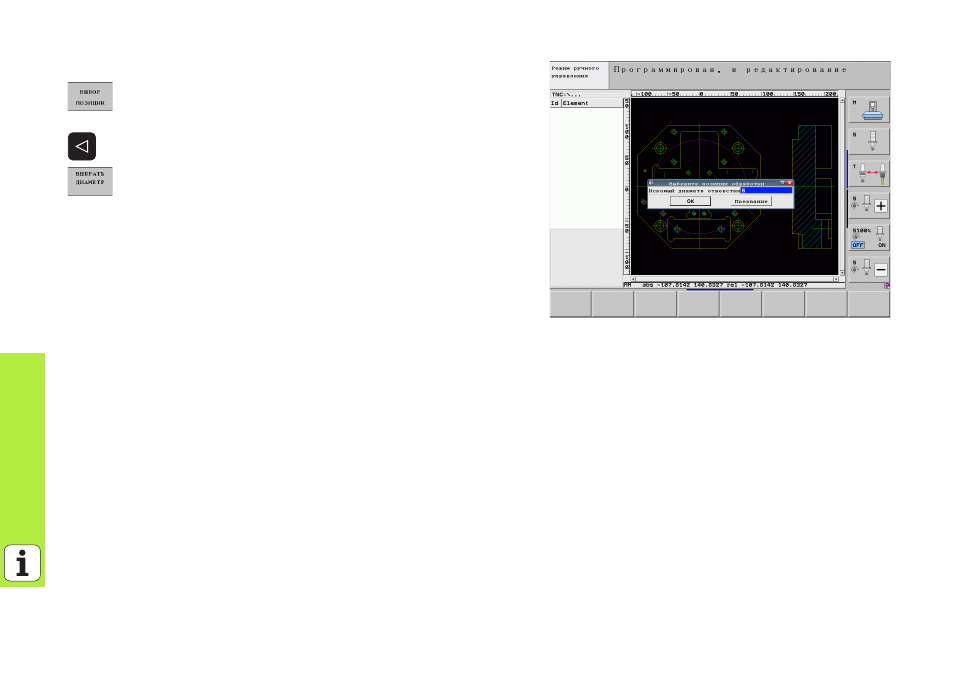

Быстрый выбор позиции сверления по заданному диаметру
U
Включите режим для выбора позиций обработки: ЧПУ
выделит указанные в левом окне уровни, правое окно
станет доступным для выбора позиций
U
Выберите последнюю панель Softkey
U
Откройте диалоговое окно ввода диаметра: система ЧПУ
отобразит окно перехода, в котором можно ввести
любой диаметр
U
Введите желаемый диаметр и подтвердите ввод кнопкой
ENT: система ЧПУ выполняет поиск вводимого
диаметра в DXF-файле и затем активирует окно, в
котором выбран диаметр, ближайший к заданному
оператором. Дополнительно можно сортировать
отверстия по их размеру
U
Настройте фильтр (cм. "Настройки фильтра" на cтраница
212) и подтвердите с помощью Применить: система
ЧПУ вводит выбранные позиции в левом окне
(отображение символа точки)
U
При необходимости можно отменить выбор уже
отобранных элементов, расширяя какую-либо область и
удерживая при этом клавишу CTRL нажатой
