Инструкция по эксплуатации HEIDENHAIN 530 (340 49x-07) Pilot
Страница 174
174
Зад
ан
и
е
по
зици
й
обрабо
тки

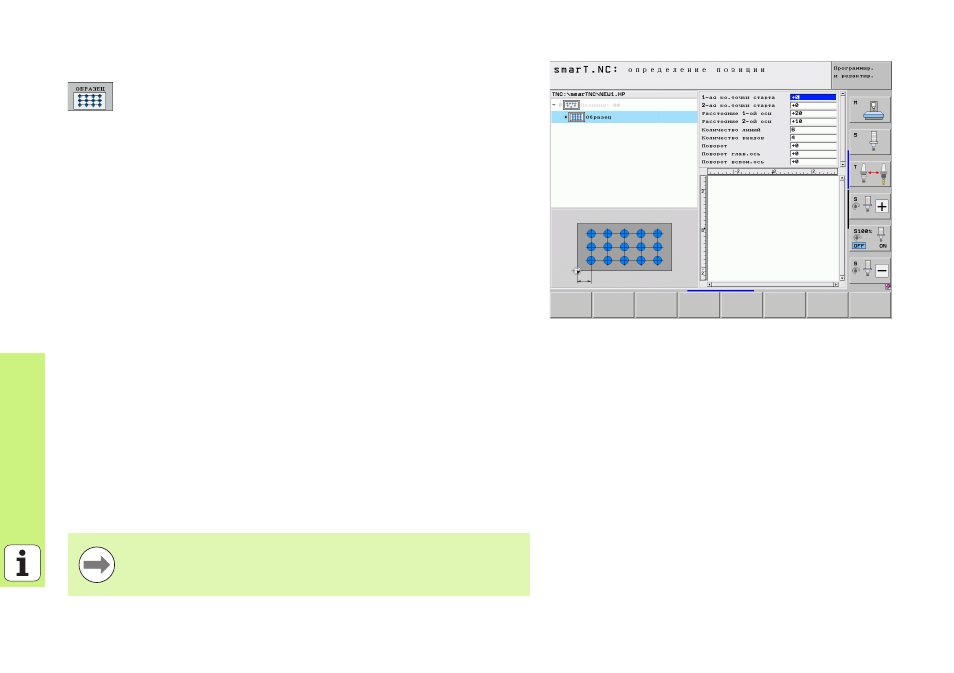

Образец, прямой, развернутый или искаженный
U
Координата отверстия 1-ой оси: координата начальной
точки образца
1
на главной оси плоскости обработки
U
Координата отверстия 2-ой оси: координата
начальной точки образца
2
на вспомогательной оси
плоскости обработки
U
Расстояние ось 1: расстояние между точками по
главной оси плоскости обработки. Значение может быть
положительным или отрицательным
U
Расстояние ось 2: расстояние между отверстиями на
вспомогательной оси плоскости обработки. Значение
может быть положительным или отрицательным
U
Количество строк: общее количество строк образца
U
Количество столбцов: общее количество столбцов
образца
U
Разворот: угол поворота, на который поворочивается
целый образец вокруг заданной начальной точки.
Опорная ось: главная ось активной плоскости обработки
(например, X для оси инструмента Z). Значение может
быть положительным или отрицательным
U
Угол разворота главная ось: угол разворота, на который
смещается только главная ось плоскости обработки
относительно заданной точки старта. Значение может быть
положительным или отрицательным.
U
Угол разворота вспомогательная ось: угол разворота,
на который смещается только вспомогательная ось
плоскости обработки относительно заданной точки старта.
Значение может быть положительным или отрицательным.
Параметры Угол поворота главной оси и Угол
поворота вспомогательной оси действуют аддитивно
на выполненный ранее поворот всего образца.
