Задание контуров
Основные положения
Как правило, параметры контуров задают в отдельных файлах (тип
файла .HC). Так как файлы .HC содержат только описание контура –
геометрические, но не технологические данные – их можно
применять по-разному: в качестве выделения контура, в качестве
кармана или острова.
HC-файлы можно создавать либо воспользовавшись функциями
траектории, либо импортировать их из имеющихся файлов DXF с
помощью конвертера DXF (опция ПО).
Уже имеющиеся описания контура в более ранних программах в
диалоге открытым текстом (.H-файлы) можно быстро
конвертировать в описание контура smarT.NC (см. 189).

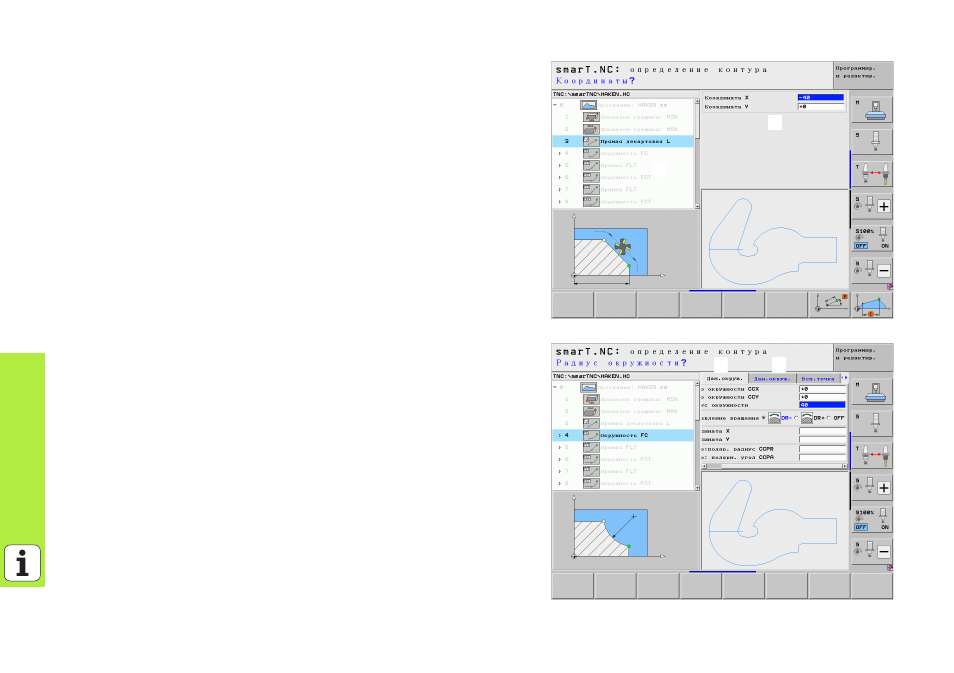

Также, как и в программах юнитов и генераторе образцов, каждый
отдельный элемент контура представлен в дереве
1
соответствующей пиктограммой. Введите данные соответствующего
элемента контура в меню ввода
2
. В случае программирования
свободного контура FK кроме обзорного меню
3
доступны до 3
других подробных форм (
4
) для ввода данных (см. рис. справа
внизу).
