Инструкция по эксплуатации HEIDENHAIN 530 (340 49x-07) Pilot
Страница 209
209
Обрабо
тка
DXF-
файл
ов
(оп
ция
ПО
)

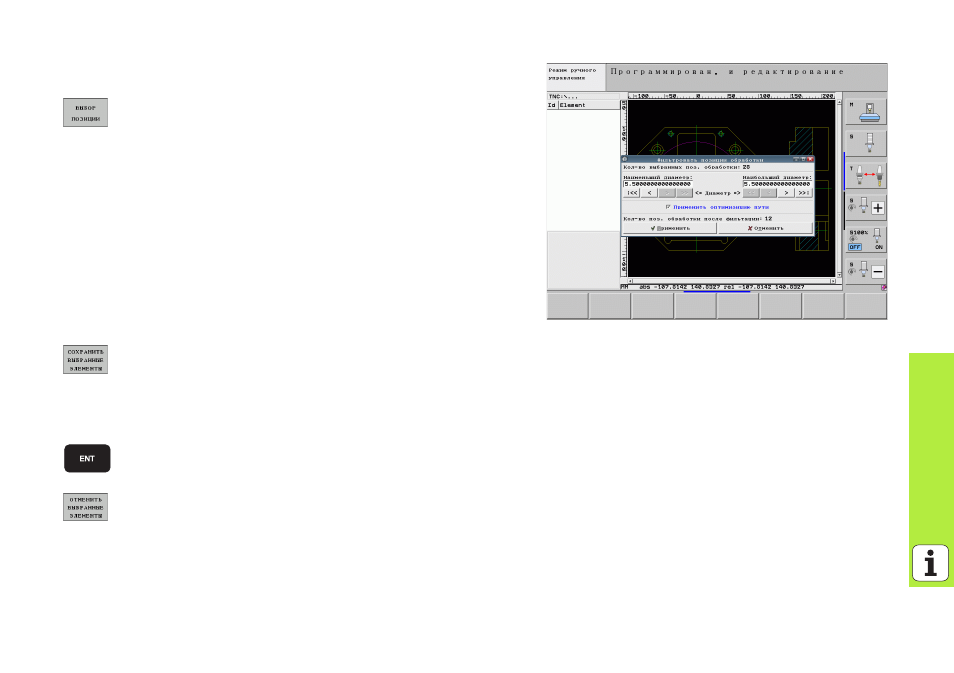

Быстрый выбор позиций сверления с указанием участка с
помощью мыши
U
Включите режим для выбора позиций обработки: ЧПУ
выделит указанные в левом окне уровни, правое окно
станет доступным для выбора позиций
U
Левой кнопкой мыши при нажатой кнопке Shift следует
расширить границы области, в которую система ЧПУ
должна ввести все центры окружностей в качестве
позиций отверстий: система ЧПУ активирует окно, в
котором отверстия можно отфильтровать по их размеру
U
Настройте фильтр (cм. "Настройки фильтра" на cтраница
212) и подтвердите с помощью Применить: система
ЧПУ вводит выбранные позиции в левом окне
(отображение символа точки)
U
При необходимости можно отменить выбор уже
отобранных элементов, расширяя какую-либо область и
удерживая при этом клавишу CTRL нажатой
U
Сохраните выбранные позиции обработки в файле
точек: в ЧПУ появится всплывающее окно, в котором
можно ввести произвольное название файла. Основные
настройки: название файла DXF. Если название файла
DXF содержит спецзнаки или пробелы, ЧПУ заменяет их
на знак подчеркивания
U
Подтверждение ввода: система ЧПУ записывает
программу контура в директорию, в которой также
хранится DXF-файл
U
Для выбора других позиций обработки и сохранения этих
позиций в другом файле: нажмите Softkey ОТМЕНИТЬ
ВЫБРАННЫЕ ЭЛЕМЕНТЫ и выберите их
вышеописанным способом
