182
Зад
ан
и
е
кон
тур
ов

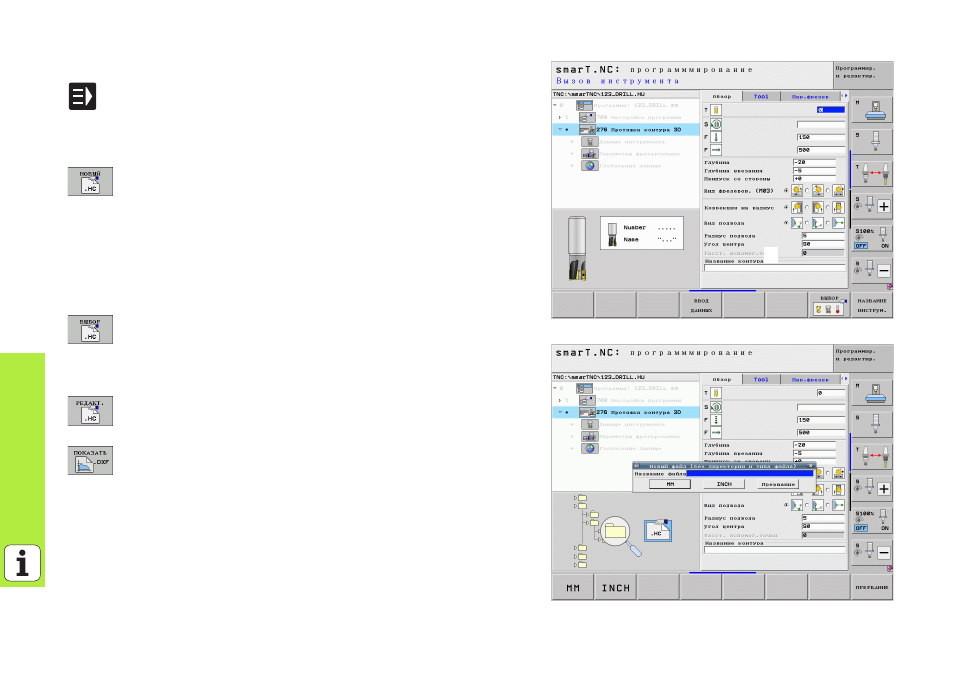

Запуск программирования контура из меню
U
Выберите режим работы smarT.NC
U
Выберите какой-либо шаг обработки, для которого
требуются программы контура (UNIT 122, UNIT 125)
U
Выберите поле ввода, чтобы задать название
программы контура (
1
, см. рис.)
U
Чтобы создать новый файл: введите название файла
(без типа файла), подтвердите, нажав Softkey НОВЫЙ
U
Подтвердите единицу измерения новой программы
контура во всплывающем окне клавишей ММ или
ДЮЙМЫ: smarT.NC откроет программу контура,
используя выбранную оператором единицу измерения,
затем перейдет в режим программирования контура и
автоматически скопирует заданные в программе-юните
параметры заготовки (параметры поверхности чертежа)
U
Чтобы выбрать имеющийся файл HC: нажмите
Softkey ВЫБРАТЬ HC: в smarT.NC появится
всплывающее окно с имеющимися программами
контура Выберите одну из указанных программ и
введите ее в меню, нажав клавишу ENT или кнопку OK
U
Чтобы редактировать выбранный файл HС: нажмите
Softkey РЕДАКТИРОВАТЬ: smarT.NC запустит
программирование контура
U
Чтобы создать файл HC с помощью конвертера DXF:
нажмите Softkey ПОКАЗАТЬ DXF: в smarT.NC появится
рабочее окно с имеющимися файлами DXF. Выберите
один из отображенных файлов DXF и откройте его,
нажав кнопку ENT или OK: ЧПУ запустит конвертер DXF,
с помощью которого можно выбрать нужный контур и
сохранить название контура в меню (cм. "Обработка
DXF-файлов (опция ПО)" на cтраница 190)
1
1
