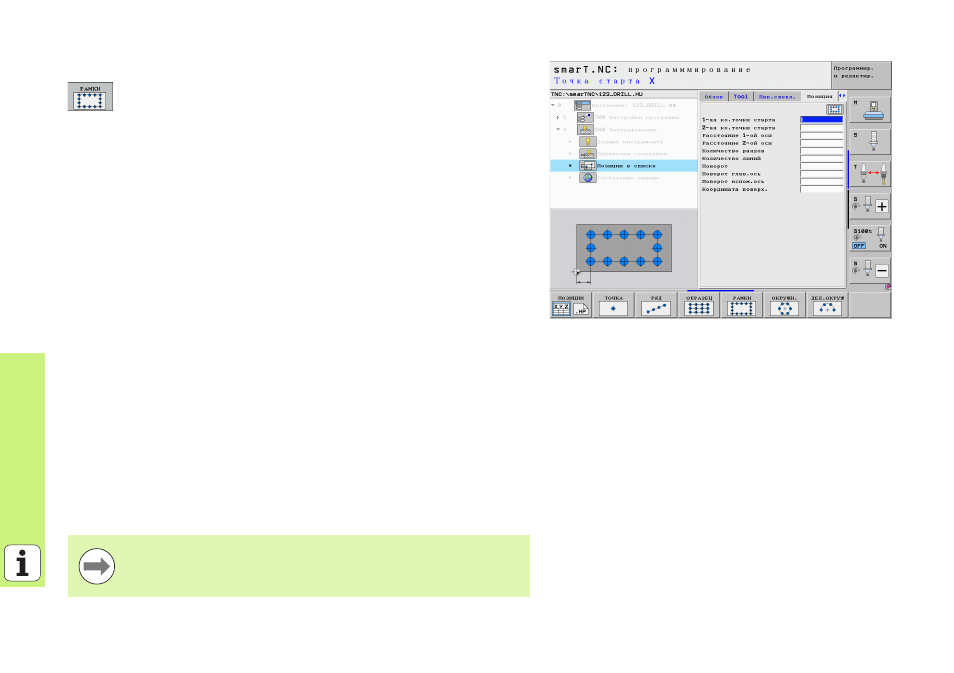

Рамки, прямые, развернутые или искаженные
U
Координата отверстия 1-ой оси: координата точки
старта рамки
1
на главной оси плоскости обработки
U
Координата отверстия 2-ой оси: координата точки
старта рамки
2
на вспомогательной оси плоскости обработки
U
Расстояние ось 1: расстояние между точками по
главной оси плоскости обработки. Значение может быть
положительным или отрицательным
U
Расстояние ось 2: расстояние между отверстиями на
вспомогательной оси плоскости обработки. Значение
может быть положительным или отрицательным
U
Количество строк: общее количество строк рамки
U
Количество столбцов: общее количество столбцов рамки
U
Разворот: угол поворота, на который поворочивается
вся рамка вокруг заданной начальной точки. Опорная
ось: главная ось активной плоскости обработки
(например, X для оси инструмента Z). Значение может
быть положительным или отрицательным
U
Угол разворота главная ось: угол разворота, на
который смещается только главная ось плоскости
обработки относительно заданной точки старта.
Значение может быть положительным или
отрицательным.
U
Угол разворота вспомогательная ось: угол разворота,
на который смещается только вспомогательная ось
плоскости обработки относительно заданной точки старта.
Значение может быть положительным или отрицательным.
U
Kоордината поверхности: координата поверхности заготовки
Параметры Угол поворота главной оси и Угол поворота
вспомогательной оси действуют аддитивно относительно
выполненного раньше поворота всей рамки.
