Инструкция по эксплуатации HEIDENHAIN 530 (340 49x-07) Pilot
Страница 164
164
Зад
ан
и
е
по
зици
й
обрабо
тки

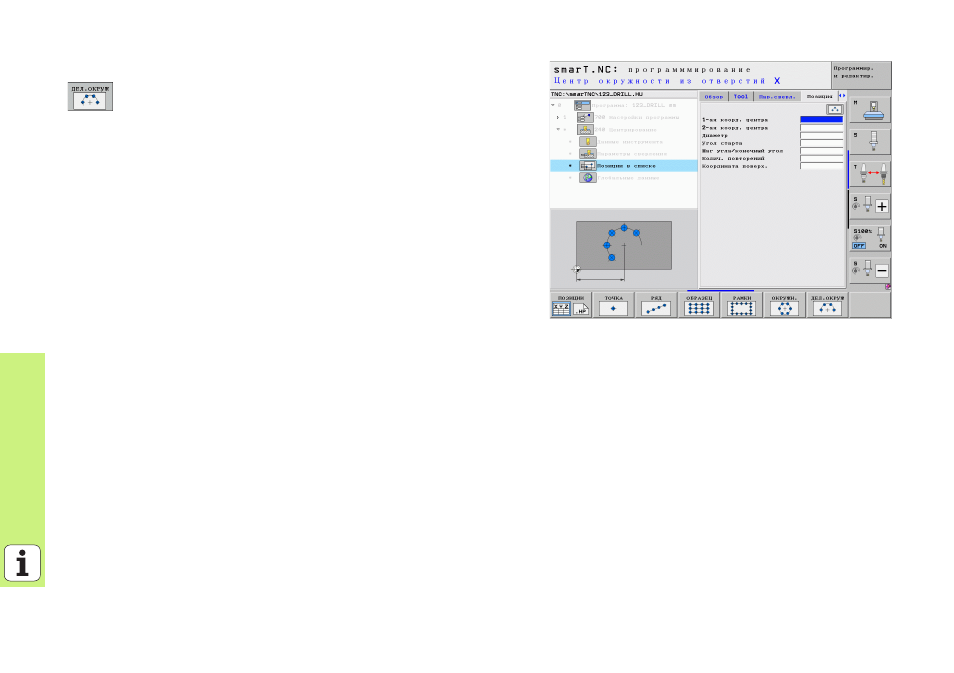

Сегмент окружности
U
Середина 1-ой оси: координата центра окружности
1
на
главной оси плоскости обработки
U
Центральная точка 2-ой оси: координата центра
окружности
2
на вспомогательной оси плоскости
обработки
U
Диаметр: диаметр окружности отверстий
U
Угол старта: полярный угол первой позиции обработки.
Опорная ось: главная ось активной плоскости обработки
(например, X для оси инструмента Z). Значение может
быть положительным или отрицательным
U
Шаг угла/конечный угол: инкрементный полярный угол
между двумя позициями обработки. В качестве
альтернативы можно ввести абсолютный конечный угол
(переключите с помощью Softkey). Можно ввести
положительное или отрицательное значение
U
Количество шагов: общее количество позиций
обработки на окружности
U
Kоордината поверхности: координата поверхности
заготовки
