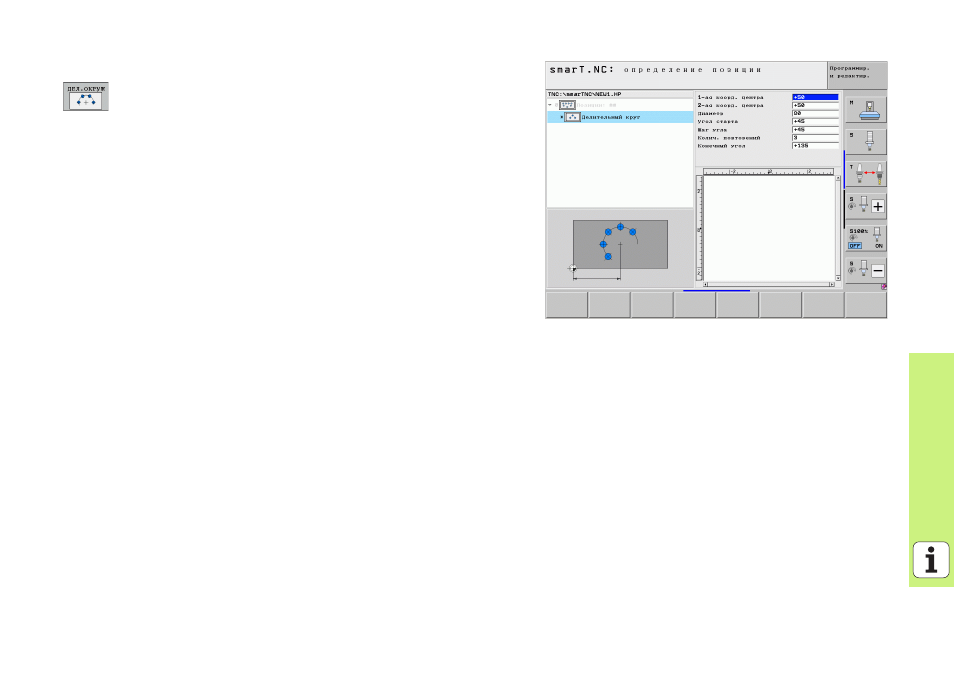

Сегмент окружности
U
Середина 1-ой оси: координата центра окружности
1
на
главной оси плоскости обработки
U
Центральная точка 2-ой оси: координата центра
окружности
2
на вспомогательной оси плоскости
обработки
U
Диаметр: диаметр окружности
U
Угол старта: полярный угол первой позиции обработки.
Опорная ось: главная ось активной плоскости обработки
(например, X для оси инструмента Z). Значение может
быть положительным или отрицательным
U
Шаг угла: инкрементный полярный угол между двумя
отверстиями. Значение может быть положительным или
отрицательным. Изменив шаг угла, оператор
автоматически изменяет заданный конечный угол
U
Количество шагов: общее количество позиций
обработки на окружности
U
Конечный угол: полярный угол последнего
просверленного отверстия. Опорная ось: главная ось
активной плоскости обработки (например, X для оси
инструмента Z). Значение может быть положительным
или отрицательным. Изменяя конечный угол, оператор
автоматически изменяет возможно заданный заранее
шаг угла
