Страница 173
173
Зад
ан
и
е
по
зици
й
обрабо
тки

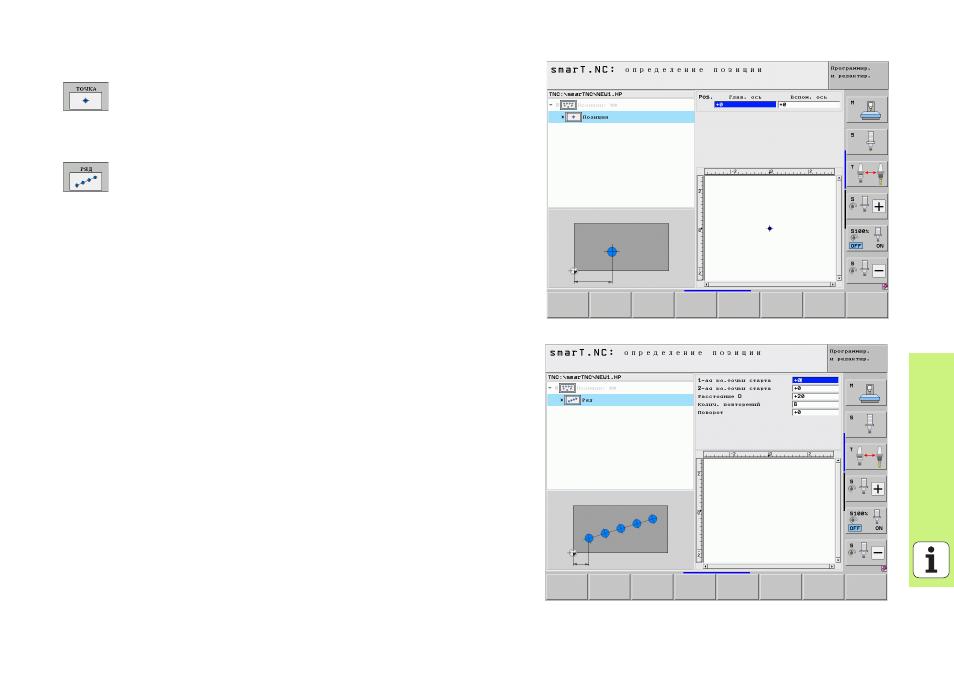

Точка, прямоугольная система координат
U
X: координата на главной оси плоскости обработки
U
Y: координата на вспомогательной оси плоскости
обработки
Ряд, прямой или развернутый
U
Координата отверстия 1-ой оси: координата
начальной точки ряда на главной оси плоскости
обработки
U
Координата отверстия 2-ой оси: координата
начальной точки ряда на вспомогательной оси
плоскости обработки
U
Расстояние: расстояние между отверстиями. Значение
может быть положительным или отрицательным
U
Количество шагов: общее количество позиций
обработки
U
Разворот: угол поворота вокруг заданной начальной
точки. Опорная ось: главная ось активной плоскости
обработки (например, X для оси инструмента Z).
Значение может быть положительным или
отрицательным
