163
Зад
ан
и
е
по
зици
й
обрабо
тки

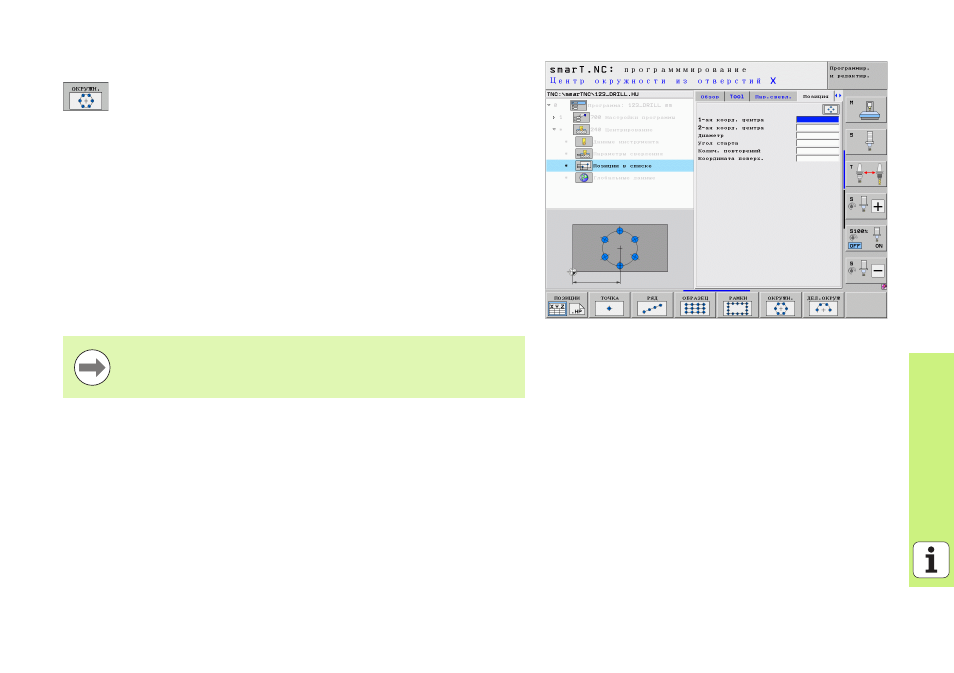

Окружность
U
Середина 1-ой оси: координата центра окружности
1
на
главной оси плоскости обработки
U
Центральная точка 2-ой оси: координата центра
окружности
2
на вспомогательной оси плоскости
обработки
U
Диаметр: диаметр окружности отверстий
U
Начальный угол: полярный угол первой позиции
обработки. Опорная ось: главная ось активной
плоскости обработки (например, X для оси инструмента
Z). Значение может быть положительным или
отрицательным
U
Количество обработок: общее количество позиций
обработки на окружности
U
Kоордината поверхности: координата поверхности
заготовки
SmarT.NC всегда рассчитывает шаг угла между двумя
позициями обработки, деля 360° на количество
отверстий.
