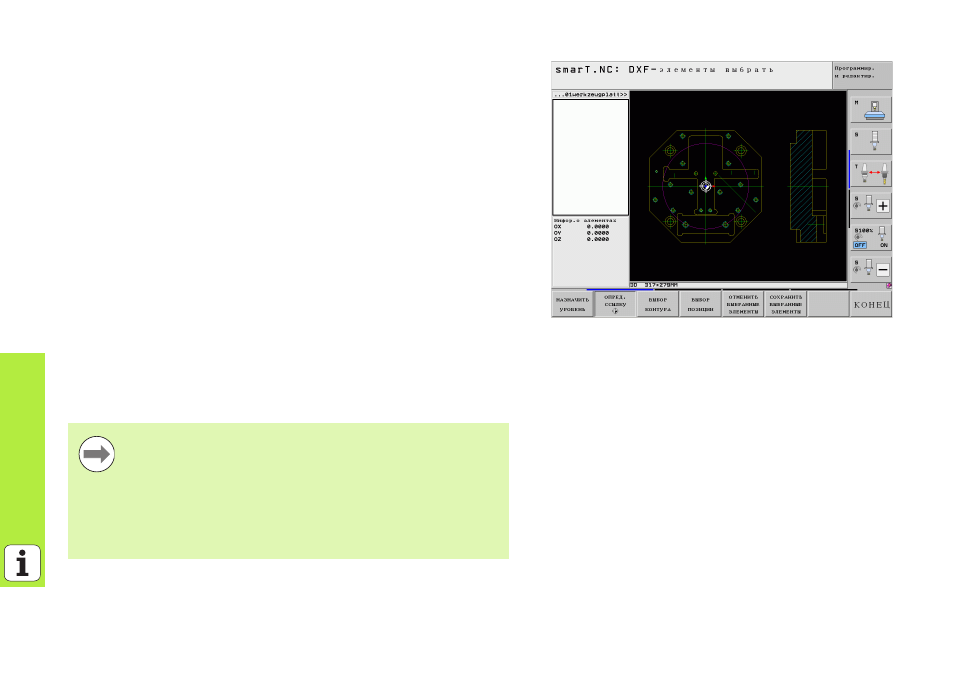

Задание точки привязки
Нулевая точка чертежа в файле DXF не всегда бывает расположена
так, что её можно непосредственно использовать в качестве точки
привязки обрабатываемой детали. Поэтому в ЧПУ предусмотрена
функция, позволяющая, щелкнув мышью по соответствующему
элементу, сместить нулевую точку чертежа в другое, более
подходящее место.
Точку привязки можно задавать в следующих местах:
в начальной и конечной точке или в центре прямой
в начальной или конечной точке дуги окружности
на стыке квадрантов или в центре окружности
в точке пересечения
прямой и прямой, даже если точка пересечения находится на
продолжении прямой
прямой и дуги окружности
прямой и окружности
окружности/фрагмента окружности и другой окружности/
фрагмента окружности
Чтобы задать точку привязки, воспользуйтесь
сенсорной панелью ввода на клавиатуре ЧПУ или
подключенной через USB мышью.
Точку привязки можно изменять и после выбора
контура. ЧПУ рассчитывает фактические данные
выбранного контура лишь после его сохранения в
программе контура.
