Первые шаги в работе с системой iTNC 530
1.3
Программиров
ание
перв
ой
части

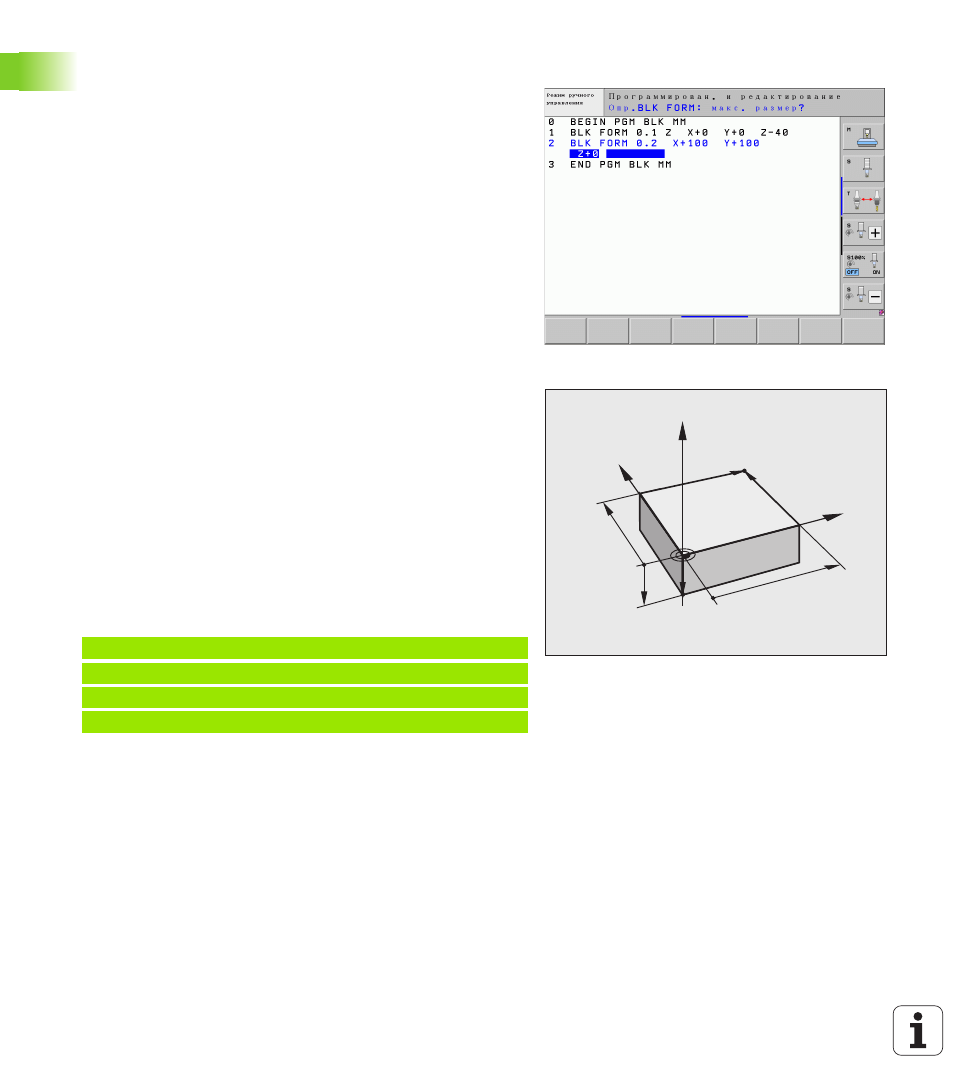

Определение заготовки
Сразу после того, как будет открыта новая программа, ЧПУ
запустит диалоговое окно ввода определения заготовки. В
качестве определения заготовки всегда используется
параллелепипед, для которого задаются MIN- и MAX-точка
относительно выбранной точки привязки.
После открытия оператором новой программы ЧПУ
автоматически вводит определение заготовки и запрашивает
необходимые данные заготовки:
U
Ось шпинделя Z?: введите активную ось шпинделя. Z
записывается как предварительная настройка, принимается
кнопкой ENT
U
Def BLK FORM: мин. точка?: наименьшая X-координата
заготовки относительно точки привязки, например, 0;
подтвердите кнопкой ENT
U
Def BLK FORM: мин. точка?: наименьшая Y-координата
заготовки относительно точки привязки, например, 0;
подтвердите кнопкой ENT
U
Def BLK FORM: мин. точка?: наименьшая Z-координата
заготовки относительно точки привязки, например, -40;
подтвердите кнопкой ENT
U
Def BLK FORM: макс. точка?: наибольшая X-координата
заготовки относительно точки привязки, например, 100;
подтвердите кнопкой ENT
U
Def BLK FORM: макс. точка?: наибольшая Y-координата
заготовки относительно точки привязки, например, 100;
подтвердите кнопкой ENT
U
Def BLK FORM: макс. точка?: наибольшая Z-координата
заготовки относительно точки привязки, например, 0;
подтвердите кнопкой ENT
Примеры NC-кадров
Подробная информация по данной теме
Определение заготовки: (смотри страница 108)
Y
X
Z
MAX
MIN
-40
100
100
0
0
0 BEGIN PGM NEU MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 END PGM NEU MM
