Программирование: Q-параметры
9.12
Примеры
программиров
ания

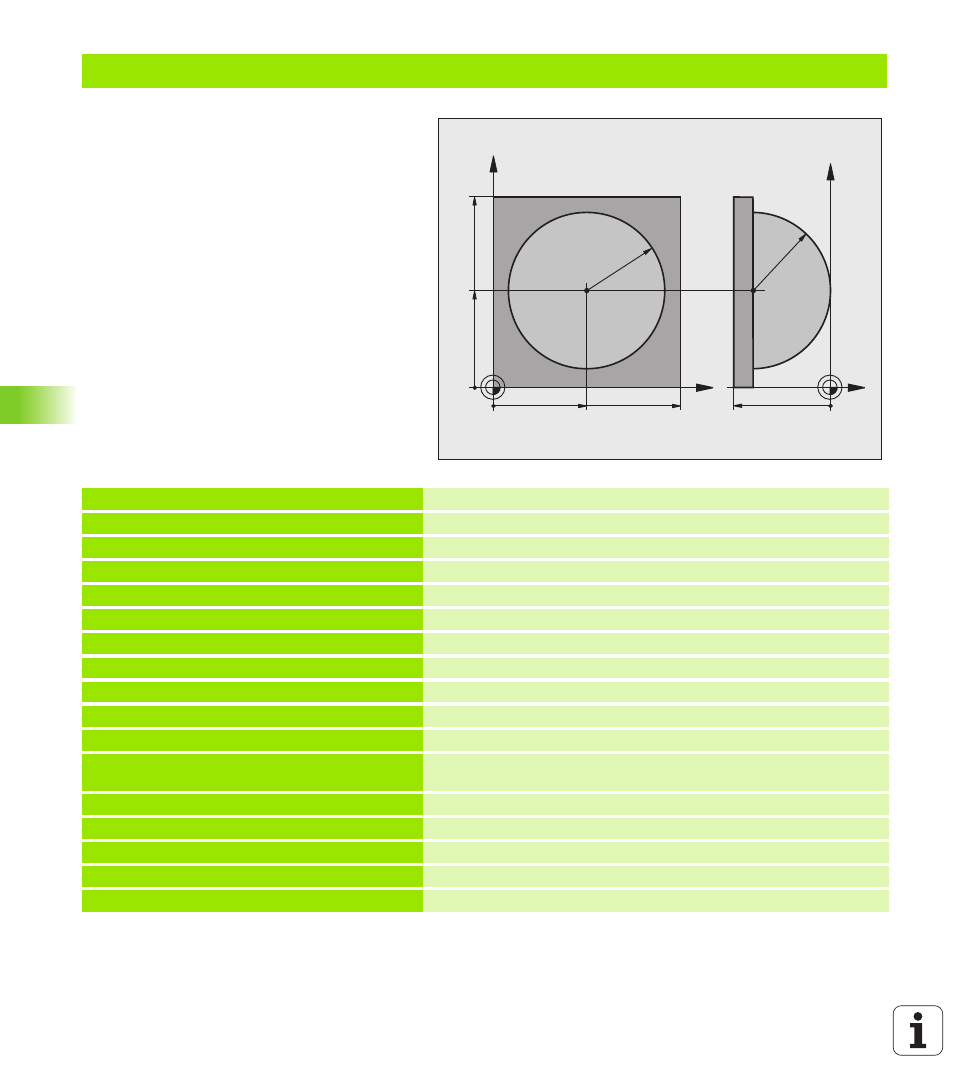

Пример: выпуклый наконечник с концевой фрезой
Отработка программы
Программа работает только с концевой
фрезой
Контур наконечника щупа образован
множеством небольших отрезков прямой
(Z/X-плоскость, определяемая через
параметр Q14). Чем меньший шаг угла
определен, тем более сглаженным будет
контур.
Количество проходов резки по контуру
определяется через шаг угла на плоскости
(через Q18)
Наконечник фрезеруется при помощи
трехмерной резки снизу вверх
Радиус инструмента корректируется
автоматически
0 BEGIN PGM KUGEL MM
1 Q1 = +50
Центр X-оси
2 Q2 = +50
Центр Y-оси
3 Q4 = +90
Начальный угол, пространство (плоскость Z/X)
4 Q5 = +0
Конечный угол, пространство (плоскость Z/X)
5 Q14 = +5
Шаг угла в пространстве
6 Q6 = +45
Радиус наконечника щупа
7 Q8 = +0
Начальный угол, угловое положение на плоскости X/Y
8 Q9 = +360
Конечный угол, угловое положение на плоскости X/Y
9 Q18 = +10
Шаг угла на плоскости X/Y для черновой обработки
10 Q10 = +5
Припуск на радиус наконечника щупа для черновой обработки
11 Q11 = +2
Безопасное расстояние для предварительного
позиционирования по оси шпинделя
12 Q12 = +350
Подача при фрезеровании
13 BLK FORM 0.1 Z X+0 Y+0 Z-50
Определение заготовки
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL CALL 1 Z S4000
Вызов инструмента
16 L Z+250 R0 FMAX
Отвод инструмента
X
Y
50
100
100
Z
Y
-50
R45
50
R45
