Программирование: ввод данных из DXF-файлов
7.1
Обрабо
тка
DXF-
файл
ов
(
ПО
-опция
)

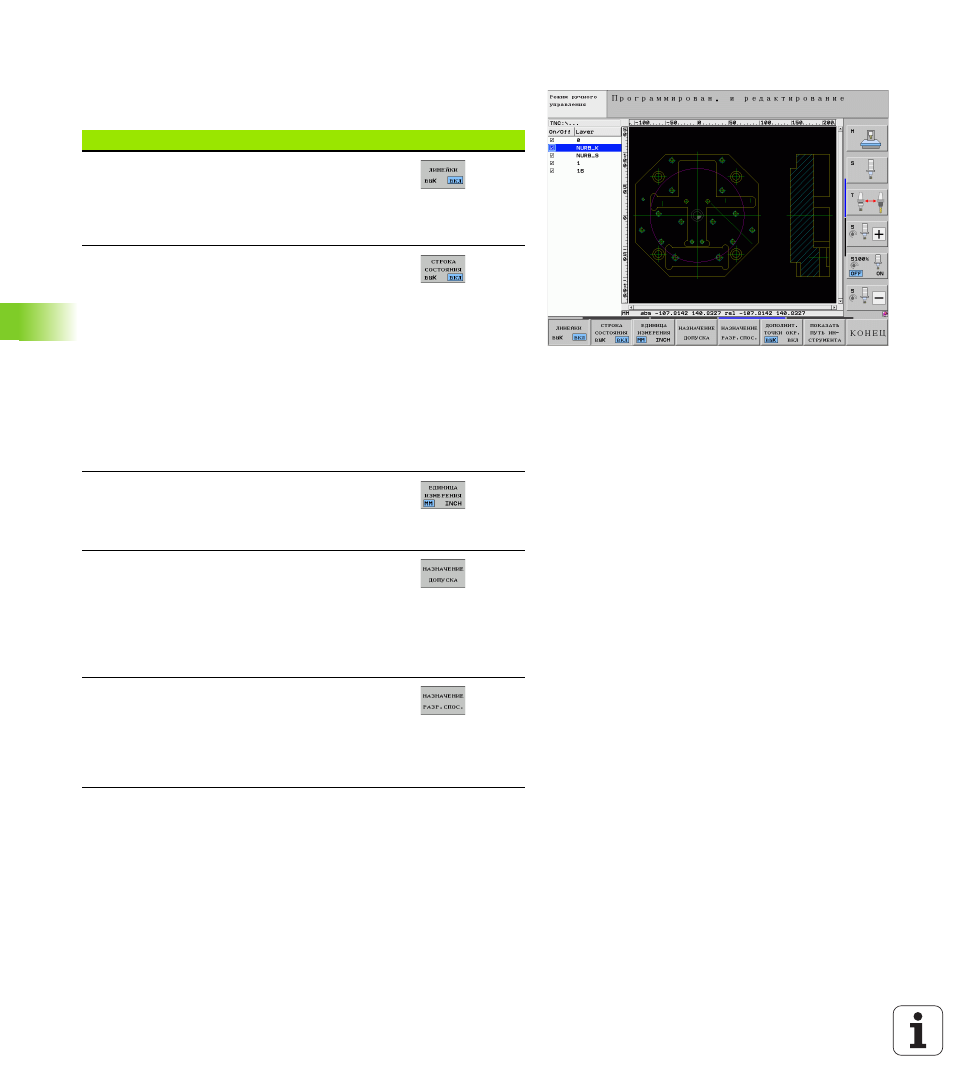

Базовые настройки
На третьей панели Softkey доступны различные возможности
настройки:
Настройка
Softkey
Отображать/не отображать линейки: система
ЧПУ показывает линейки вдоль левой и
верхней границ чертежа. Указанные на
линейке значения относятся к нулевой точке
чертежа.
Отображать/не отображать строку состояния:
система ЧПУ отображает строку состояния у
нижней границы чертежа. В строке состояния
представлена следующая информация:
активная единица измерения (ММ или
ДЮЙМ)
X и Y-координата текущего положения
мыши
В режиме ВЫБОР КОНТУРА система ЧПУ
показывает, является ли выбранный контур
разомкнутым (open contour) или замкнутым
(closed contour)
Единица измерения ММ/ДЮЙМ: настройка
единицы измерения в DXF-файле. В этих
единицах измерения система ЧПУ выдает
также программу контура
Настройка допуска: допуском определяется
расстояние, на котором должны находиться
друг от друга соседние элементы контура. С
помощью допуска можно компенсировать
неточности, возникшие при создании чертежа.
Базовая настройка зависит от расширения
полного DXF-файла
Разрешением определяется, сколько
разрядов после запятой должно быть в
программе контура, составляемой системой
ЧПУ. Базовая настройка: 4 разряда после
запятой (соответствует разрешению 0,1 мкм
при активной единице измерения ММ)
