HEIDENHAIN iTNC 530
399
11
.2
Дина
миче
ск
ий
ко
н
тр
о
л
ь
ст
о
л
кнов
ений
(
ПО
-опция
)

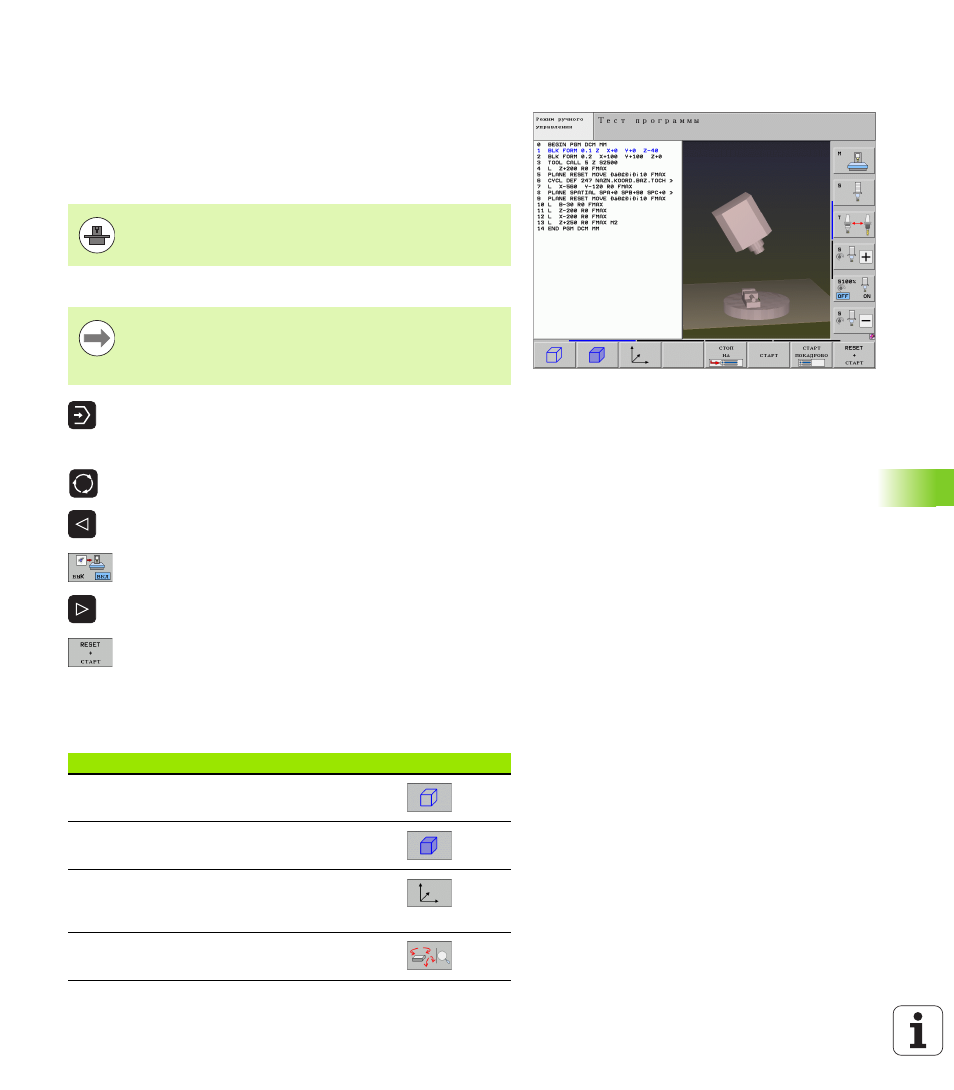

Контроль столкновений в режиме работы
"Тест программы"
Применение
С помощью этой функции можно уже перед отработкой выполнить
проверку возможности столкновения.
Условия
Выполнение теста на столкновение
U
Выберите режим работы "Тест программы"
U
Выберите программу, в которой необходимо
провести проверку возможности столкновения
U
Выберите разделение экрана дисплея
ПРОГРАММА+КИНЕМАТИКА или КИНЕМАТИКА
U
Дважды переключите панель Softkey
U
Установите "проверку возможности столкновения"
в положение ВКЛ
U
Дважды переключите обратно панель Softkey
U
Запустите тест программы
Удерживая нажатой правую кнопку мыши, можно поворачивать
общий вид объектов столкновения. С помощью Softkey можно
выбирать между различными режимами графического
представления:
Чтобы обеспечить возможность выполнения
графического теста моделирования, данная функция
должна быть активирована производителем станка.
Точка привязки для теста на столкновение задается в
MOD-функции "Заготовка в рабочем пространстве"
(смотри „Изображение заготовки в рабочем
пространстве” на странице 658)!
Функция
Softkey
Переключение между контурной и объемной
моделями представления
Переключение между объемной и прозрачной
моделями представления
Индикация/выключение систем координат,
возникающих при преобразованиях в
описании кинематики
Функции поворота, вращения и
масштабирования
