HEIDENHAIN iTNC 530
597
15.1
Программиров
ание
и
от
р
а
б
от
ка
про
стых
программ
Пример 1

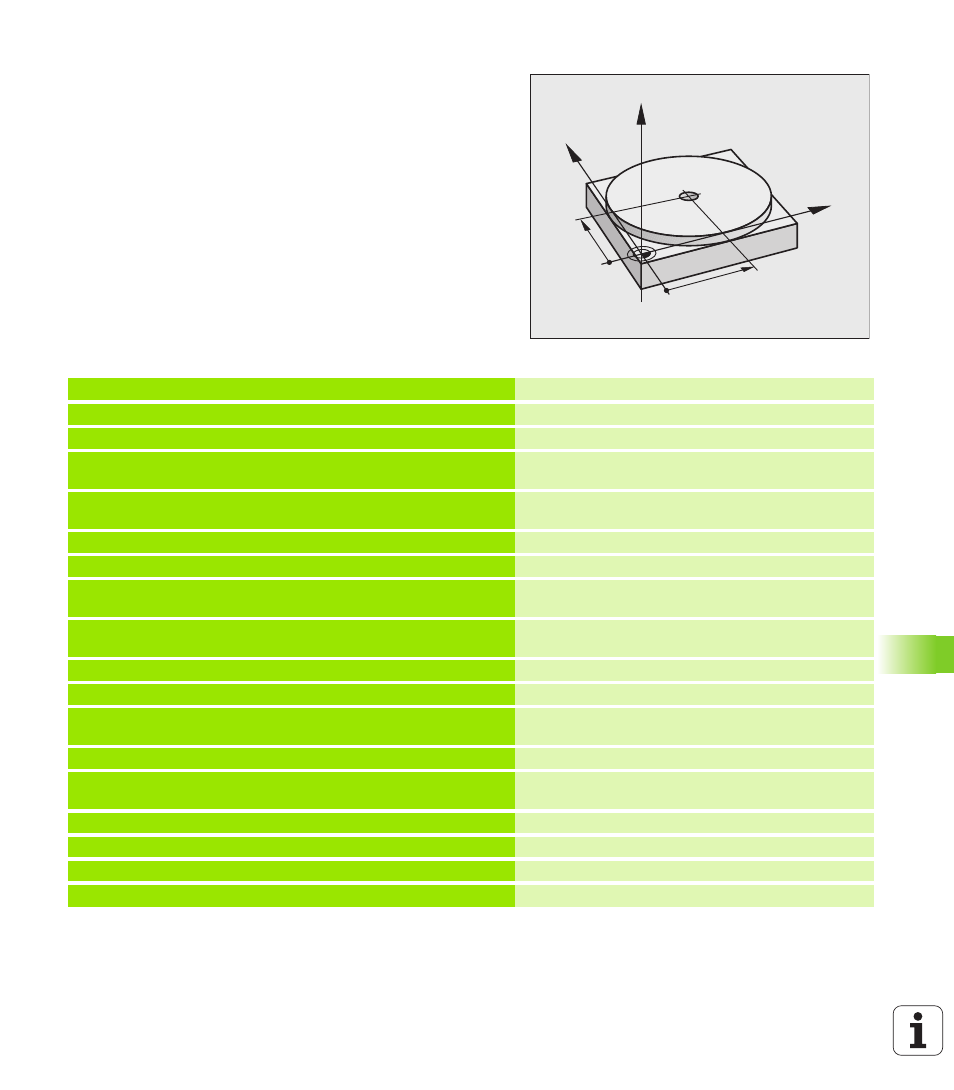

В отдельной заготовке должно быть предусмотрено отверстие
глубиной 20 мм. После зажима заготовки, выверки и назначения
координат точки привязки нужно запрограммировать и проделать
отверстие с помощью нескольких строк программы.
Сначала инструмент предварительно позиционируется над
заготовкой с помощью кадров прямых на безопасном расстоянии,
равном 5 мм, над отверстием. Затем проделывается отверстие с
помощью цикла 200 СВЕРЛЕНИЕ.
Функция прямых: Смотри „Прямая L”, страница 224, цикл
СВЕРЛЕНИЕ: см. руководство пользователя "Циклы", цикл 200
СВЕРЛЕНИЕ.
Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL CALL 1 Z S2000
Вызов инструмента: ось инструмента Z,
Частота вращения шпинделя 2000 об/мин
2 L Z+200 R0 FMAX
Вывод инструмента из материала (FMAX =
ускоренный ход)
3 L X+50 Y+50 R0 FMAX M3
Позиционирование инструмента с FMAX над
отверстием,
Включение шпинделя
4 CYCL DEF 200 СВЕРЛЕНИЕ
Определение цикла СВЕРЛЕНИЕ
Q200=5
;БЕЗОП. РАССТ.
Безопасное расстояние инструмента над
отверстием
Q201=-15 ;ГЛУБИНА
Глубина отверстия (знак числа=направление
работы)
Q206=250 ;F ВРЕЗАНИЕ
Подача при сверлении
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Глубина каждой подачи перед отводом
Q210=0
;F-ВРЕМЯ НАВЕРХУ
Время выдержки после каждого выхода из
материала в секундах
Q203=-10 ;КООРД. ПОВЕРХ.
Координата поверхности заготовки
Q204=20 ;2 БЕЗОП. РАССТ.
Безопасное расстояние инструмента над
отверстием
Q211=0.2 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
Время выдержки на дне отверстия в секундах
5 CYCL CALL
Вызов цикла СВЕРЛЕНИЕ
6 L Z+200 R0 FMAX M2
Вывод инструмента из материала
7 END PGM $MDI MM
Конец программы
